2
Caution / 注意
*
1
不隨本機提供。
*
2
將地線與金屬車體或者汽車底盤緊密連接，連接處應該沒有被油漆覆蓋。
Fuse block /
保險絲單元
Ignition switch / 點火開關
Black / 黑色
Red / 紅色
Yellow / 黃色
White / 白色
White (black stripe) / 白色（黑色條紋）
Gray /
灰色
Gray (black stripe) / 灰色（黑色條紋）
Green /
綠色
Green (black stripe) / 綠色（黑色條紋）
Purple /
紫色
Purple (black stripe) / 紫色（黑色條紋）
Front speaker (left) /
前置揚聲器（左）
Front speaker (right) / 前置揚聲器（右）
Rear speaker (left) /
後置揚聲器（左）
Rear speaker (right) /
後置揚聲器（右）

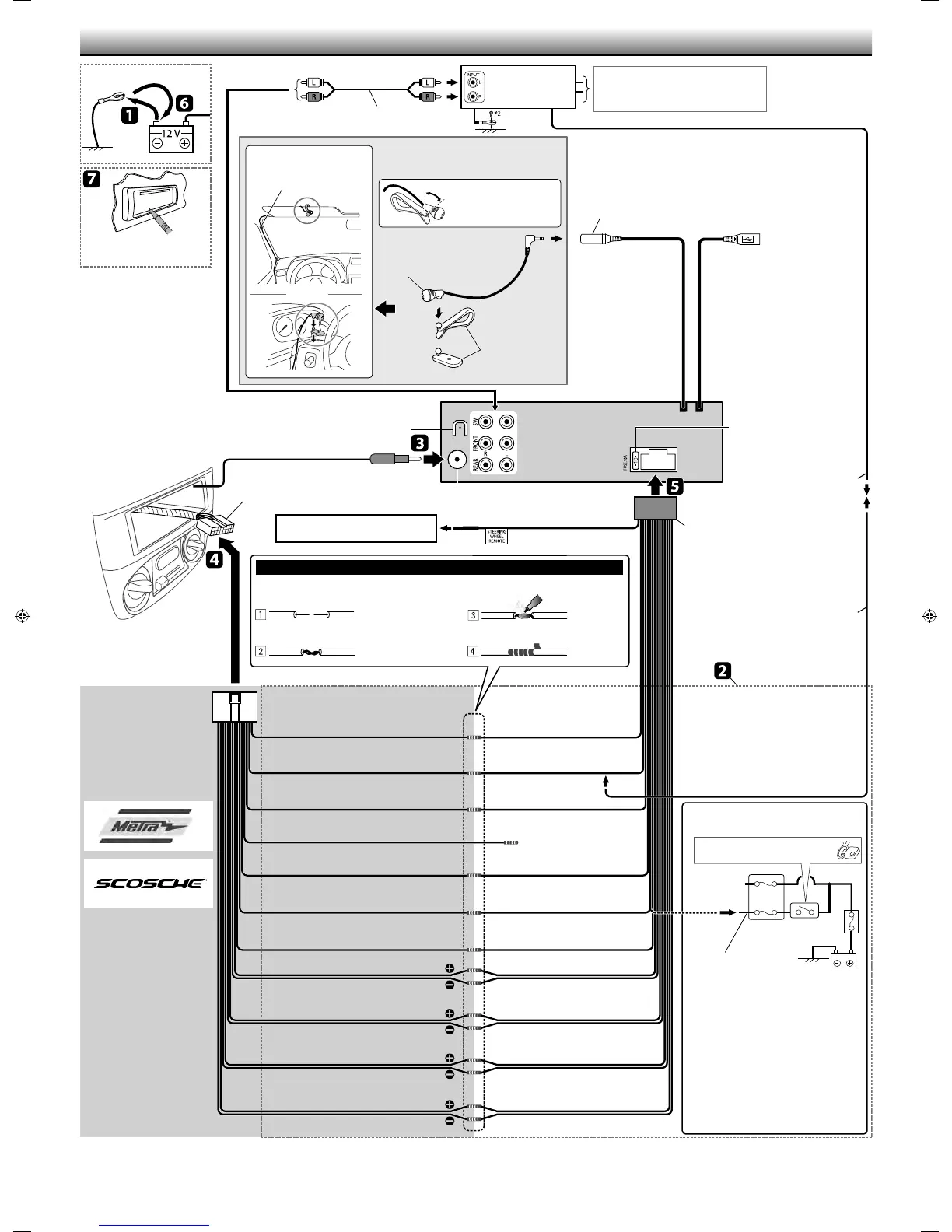

ELECTRICAL CONNECTIONS / 電路連接
Blue (white stripe) / 藍色（白色條紋）
Blue
/
藍色
Orange (white stripe) /
橙色（白色條紋）
Vehicle-specific Wiring Harness
(separately purchased) /
汽車專用配線束（另購）
For your reference / 供您參考
:
Metra Electronics:
www.metraonline.com
Scosche Industries:
www.scosche.com
Amp Turn-on (200 mA max.) /
功率放大器開啟（最大 200 mA）
12 V Ignition Switch / 12 V 點火開關
12 V Battery / 12 V 電池
Ground / 地線
Illumination / 照明
Brown / 褐色 : Telephone Muting / 電話靜音
*
1
Not supplied for this unit.
*
2
Firmly attach the ground wire to the metallic body or to the chassis of the car—to the place uncoated
with paint.
If your vehicle factory wiring harness does not
have “12 V ignition switch” lead, connect the
red lead of the supplied power cord,
E
, to the
vehicle fuse block (through a separate red lead
provided with the fuse tap). /
如果汽車的出廠配線束沒有“12 V 點火開關”
導線，則將附帶電源線
E
的紅色導線連接至汽
車保險絲單元（從保險絲接頭附帶的另外紅色
導線）。
Power cannot be turned on? /
電源不能接通？
Separate red lead /
另外的紅色導線
Automatic antenna (250 mA max.) /
自動天線（最大 250 mA）
Reset the unit. / 重置本機。
Signal cord / 信號導線 *
1
JVC Amplifier /
JVC 功率放大器
Remote lead /
遙控導線
10 A fuse /
10 A 保險絲
E
Power cord /
電路連接用的配線束
Extention lead /
延長導線 *
1
Join the same color leads together. / 將相同顏色的導線連接在一起。
To join the open-ends of the leads / 想要連接導線的開口端：
Strip lead ends /
條紋導線接頭
Twist ends together /
將導線接頭擰在一起
Solder / 焊接劑
Tape / 膠帶
Antenna terminal / 天線端子
Factory wiring harness (vehicle) /
出廠配線束（汽車）
Recommended connection /
建議的連接
Remote adapter / 遙控轉換器 *
1
Light blue (yellow stripe) /
淺藍色（黃色條紋）
Rear ground terminal /
本機後背接地端子
SW : To subwoofer / 接至重低音揚聲器
FRONT : To front speakers / 接至前置揚聲器
REAR : To rear speakers / 接至後置揚聲器
(Not used / 未使用)
Insulate to prevent short circuit /
為防止短路而絕緣
USB cable (approx. 1.2 m) /
USB 電纜 (大約 1.2 m)
MIC
(Microphone input terminal /
麥克風輸入端子)
G
Microphone / 麥克風
H
Microphone clips /
麥克風夾
Connecting the microphone unit /
連接麥克風裝置
or / 或
or / 或
Adjust the angle / 調整角度
Secure using cord cramps *
1
if
necessary / 如需要，使用固定線
箍
*
1
進行固定
