19

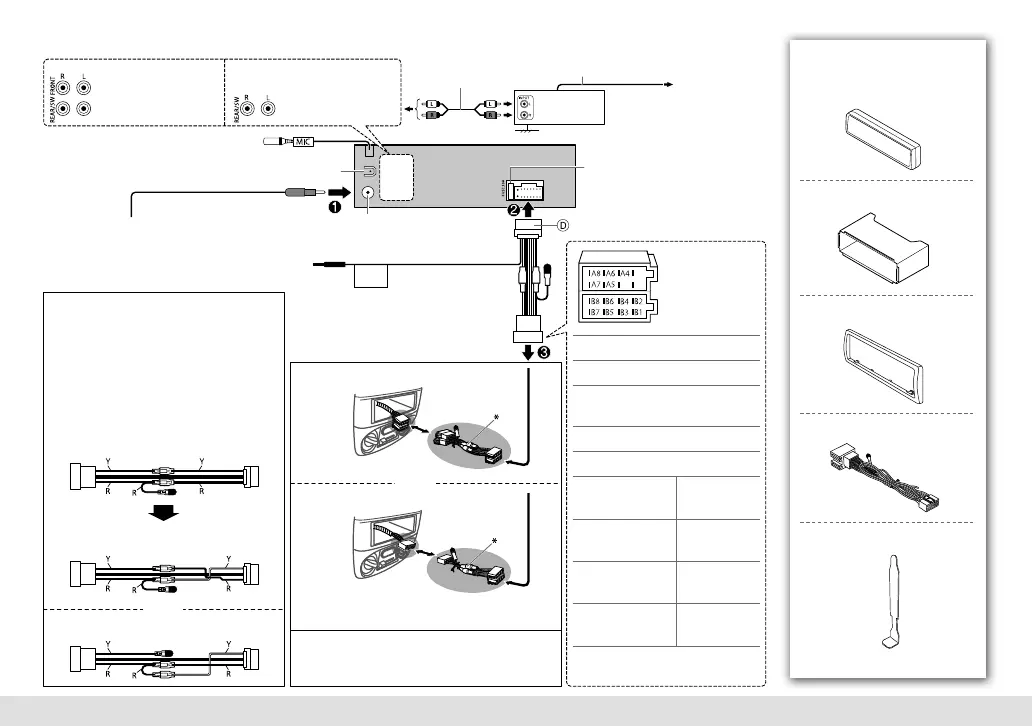

Liste des pièces pour
l’installation
( ×2 )
( ×1 )
( ×1 )
( ×1 )
( ×1 )
A Façade
B Manchon de montage
C Plaque d’assemblage
D Faisceau de fils
E Clé d’extraction
STEERING
WHEEL
REMOTE
KD-R841BT KD-R741BT
Bleu clair/jaune
Connexions
Cordon de signal
(non fournie)
Fil de télécommande
(non fournie)
Borne arrière de masse
À l’adaptateur de télécommande volant
Fusible (10 A)
Le fil bleu/blanc du
faisceau de fils
D
Prise d’antenne
JVC
Amplificateur
Sortie avant
Sortie arrière/caisson de grave
Sortie arrière/caisson de
grave
IMPORTANT: Un faisceau de fils personnalisé
(vendu séparément) qui est adapté à votre voiture est
recommandé pour la connexion.
Si votre voiture possède une prise ISO
Si votre voiture ne possède pas de prise ISO
( ou )
( ou )
Connecteur ISO
* Faisceau de fils personnalisé (vendu séparément)
Pour certaines automobiles VW/Audi ou
Opel (Vauxhall)
Vous aurez peut-être besoin de modifier le câblage
du faisceau de câbles D fourni comme montré sur
l’illustration.
Si l’appareil ne se met pas sous tension avec le câblage
modifié 1, utilisez le câblage modifié 2 à la place.
Y: Jaune R: Rouge
Câblage original
Câblage modifié 1
Câblage modifié 2
A4: Jaune: Pile
A5: Bleu/blanc: Fil de télécommande
A6: Orange/blanc: Éclairage de la
voiture
A7: Rouge: Allumage (ACC)
A8: Noir: Connexion à la terre (masse)
B1: Violet ª
B2: Violet/noir ·
Enceinte arrière
(droit)
B3: Gris
ª
B4: Gris/noir ·
Enceinte avant
(droit)
B5: Blanc
ª
B6: Blanc/noir ·
Enceinte avant
(gauche)
B7: Vert
ª
B8: Vert/noir ·
Enceinte arrière
(gauche)
MIC (prise d’entrée microphone) (
➜ 9)
