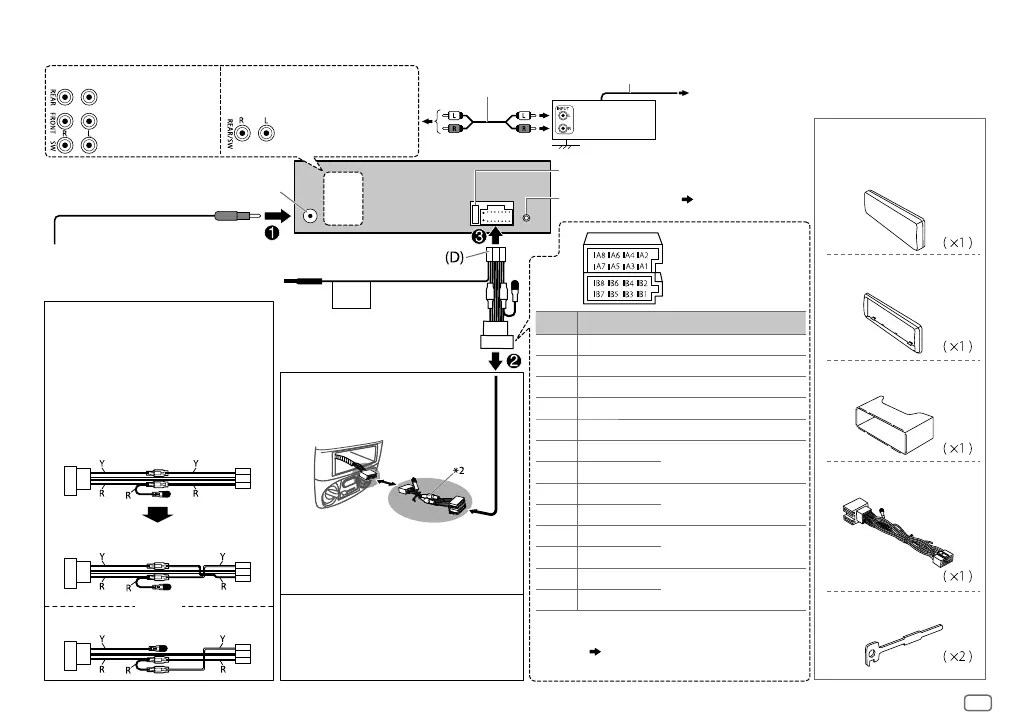

Connexions
Bleu clair/jaune
Cordon de signal
(non fournie)
Fil de télécommande
(non fournie)
À l’adaptateur de télécommande
volant
Fusible (10 A)
Le fil bleu/blanc du faisceau
de fils
(D)
Borne de l’antenne
JVC
Amplificateur
*
1
IMPORTANT:
Un faisceau de fils personnalisé (vendu
séparément) qui est adapté à votre voiture est recommandé
pour la connexion.
Si votre voiture ne possède pas de
prise ISO
( ou )
Connecteur ISO
*
2
Faisceau de fils personnalisé (vendu séparément)
Pour certaines automobiles VW/Audi ou
Opel (Vauxhall)
Vous aurez peut-être besoin de modifier le câblage du
cordon d’alimentation
(D)
fourni comme montré sur
l’illustration.
Si l’appareil ne se met pas sous tension avec le câblage
modifié 1, utilisez le câblage modifié 2 à la place.
Y: Jaune R: Rouge
Câblage original
Câblage modifié 1
Câblage modifié 2
Broche
Couleur et fonction
A4 Jaune : Pile
A5 Bleu/Blanc : Commande d’alimentation
A6 Orange/blanc : Éclairage de la voiture
A7 Rouge : Allumage (ACC)
A8 Noir : Connexion à la terre (masse)
B1 Violet
ª
: Enceinte arrière (droit)
B2 Violet/noir
·
B3 Gris
ª
: Enceinte avant (droit)
B4 Gris/noir
·
B5 Blanc
ª
: Enceinte avant (gauche)
B6 Blanc/noir
·
B7 Vert
ª
: Enceinte arrière (gauche)
*
3
B8 Vert/noir
·
*
3
Vous pouvez aussi connecter directement un caisson de grave
sans amplificateur de caisson de grave extérieur. Pour les
réglages,
16.
Sortie avant
Sortie arrière
Sortie de caisson de grave
Sortie arrière/caisson de grave
Liste des pièces pour
l’installation
(A)
Façade
(C)
Manchon de montage
(B)
Plaque d’assemblage
(D)
Faisceau de fils
(E)
Clé d’extraction
*
1
Connectez solidement le câble de
masse de l’amplificateur au châssis de
la voiture pour éviter d’endommager
l’appareil.
Prise d’entrée du microphone
( 9)
