(A)
Передняя панель

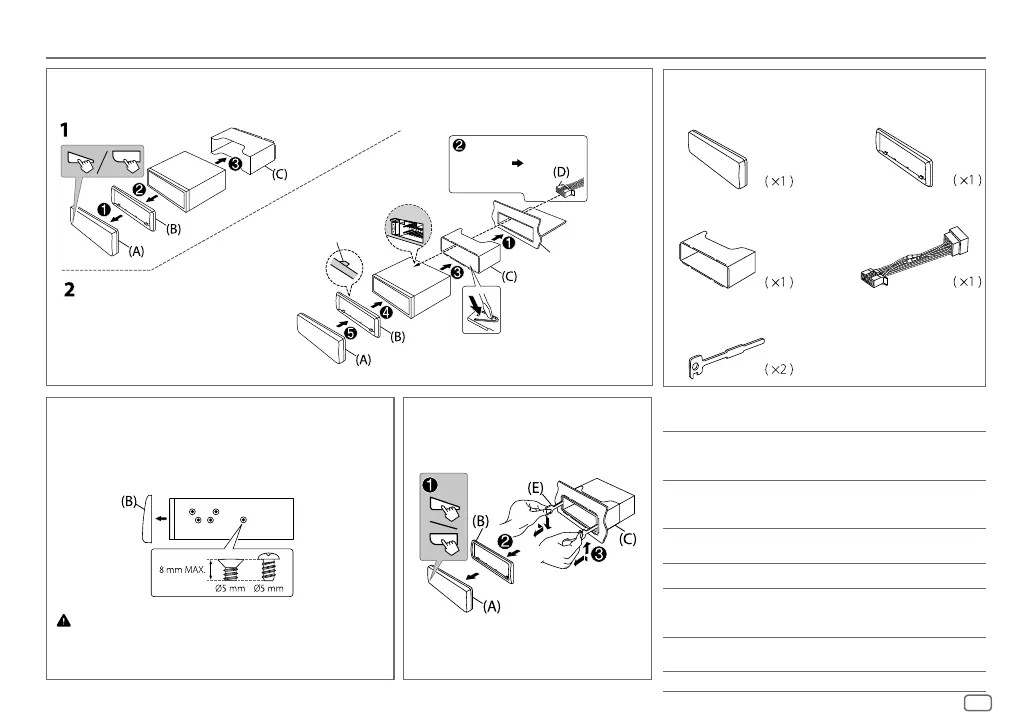

УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Порядок извлечения
устройства
При установке без посадочного корпуса
1
Снимите посадочный корпус и декоративную панель с устройства.
2
Совместите отверстия в устройстве (с обеих сторон) с монтажной
консолью автомобиля и закрепите устройство винтами (которые можно
приобрести в магазине).
Используйте только специальные винты. Использование неподходящих
винтов может привести к повреждению устройства.
Установка устройства (установка в приборную панель)
Подключите необходимые
провода.
( 32)
Отогните соответствующие фиксаторы,
предназначенные для прочной
установки корпуса.
Фиксатор вверху
Перед сборкой расположите
декоративную панель, как
показано.
Приборная панель
автомобиля
Список деталей для установки
(C)
Посадочный корпус
(B)
Декоративная панель
(D)
Жгут проводов
(E)
Ключ для демонтажа
Выходные разъемы
Для настройки 2-полосного кроссовера
3 пары REAR
FRONT
SW
:
Выход заднего динамика
:
Фронтальный выход
:
Выход сабвуфера
2 пары FRONT
REAR/SW
:
Фронтальный выход
:
Выходные разъемы задних динамиков/
низкочастотного динамика
1 пара REAR/SW
:
Выходные разъемы задних динамиков/
низкочастотного динамика
Для настройки 3-полосного кроссовера
3 пары REAR
FRONT
SW
:
Выход на высокочастотный динамик
:
Выход на среднечастотный динамик
:
Выход на низкочастотный динамик
2 пары FRONT
REAR/SW
:
Выход на среднечастотный динамик
:
Выход на низкочастотный динамик
1 пара REAR/SW
:
Выход на низкочастотный динамик
