РУССКИЙ
32
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
При подсоединении внешнего усилителя подсоедините
его провод заземления к корпусу автомобиля, чтобы
предотвратить повреждение устройства.

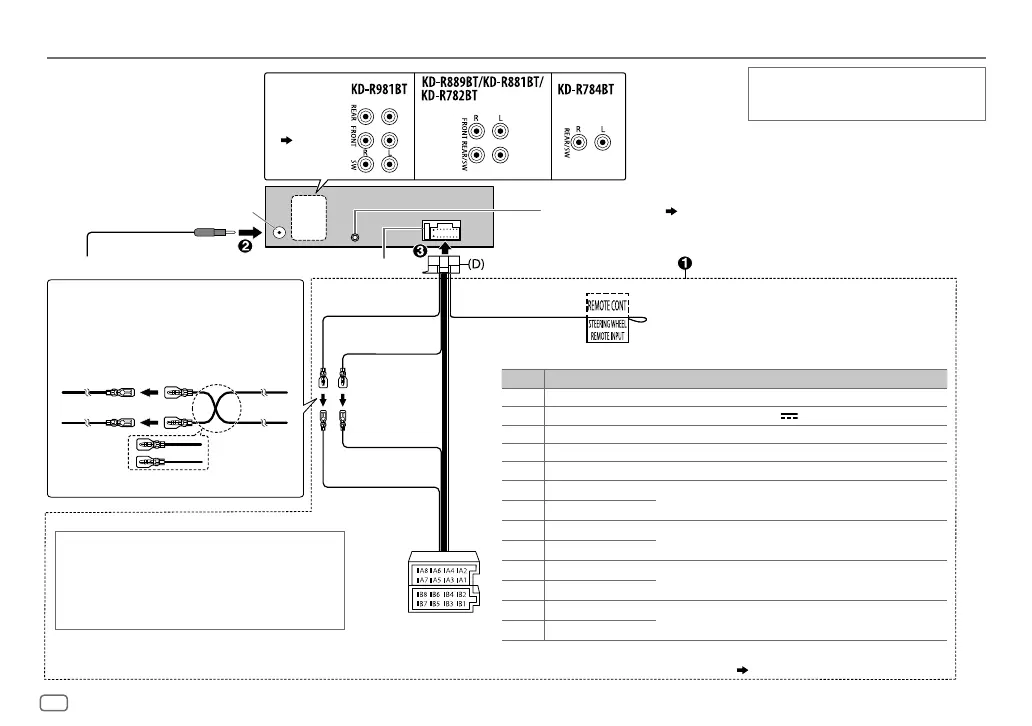

Подключение проводов
Предохранитель (10 A)
Разъем для антенны
Лампа синяя/жёлтая
(Провод дистанционного
управления с руля)
К адаптеру дистанционного управления с руля
Жёлтый (A4)
Kрасный (A7)
Жёлтый (Kабель батареи)
Контакт Цвет и функция
A4 Жёлтый : Аккумулятор
A5 Синий/белый : Управление питанием (12 В
350 мА)
A6 Оранжевый/белый : Переключатель управления освещением автомобиля
A7 Kрасный : Зажигание (АCC)
A8 Чёрный : Заземляющее соединение (земля)
B1
Фиолетовый
]
: Задний динамик (правый)
Для 3-полосного кроссовера: Высокочастотный динамик (правый)
B2
Фиолетовый/чёрный
[
B3
Cерый
]
: Передний динамик (правый)
Для 3-полосного кроссовера: Среднечастотный динамик (правый)
B4
Серый/чёрный
[
B5
Белый
]
: Передний динамик (левый)
Для 3-полосного кроссовера: Среднечастотный динамик (левый)
B6
Белый/чёрный
[
B7
Зелёный
]
: Задний динамик (левый)
*
Для 3-полосного кроссовера: Высокочастотный динамик (левый)
B8
Зелёный/чёрный
[
Устройство
Подключение разъемов ISO на
некоторых автомобилях VW/Audi или
Opel (Vauxhall)
Возможно, потребуется изменить схему соединений для
прилагаемого жгута проводов, как показано на рисунке.
Автомобиль
A7 (Красный)
Kабель зажигания
(Kрасный)
A4 (Жёлтый)
Схема соединений по умолчанию
Kабель батареи
(Жёлтый)
*
Вы также можете подсоединить низкочастотный динамик напрямую без внешнего
усилителя низкочастотного динамика. Для настройки,
21 .
Разъемы ISO
Если в автомобиле отсутствует разъем ISO
Рекомендуется устанавливать устройство с использованием
имеющегося в продаже жгута проводов, специально
предназначенного для вашего автомобиля, и, в целях вашей
безопасности, поручить эту работу профессионалам. Обратитесь к
поставщику автомобильных аудиосистем.
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Kрасный (Kабель
зажигания)
Входной разъем микрофона
( 11)
Выходные
разъемы
( 31)
JS_JVC_KD_R981_E_RU.indd 32JS_JVC_KD_R981_E_RU.indd 32 5/9/2016 11:10:55 AM5/9/2016 11:10:55 AM

JVC KD-R981BT Specifications

General

MP3 playback	Yes
Audio formats supported	FLAC, MP3, WAV, WMA
DIN size	1 DIN
Output power	200 W
Product color	Black
Disc types supported	CD
Audio output channels	2.1 channels
Maximum power per channel	50 W
AM band range	531 - 1611 kHz
FM band range	87.5 - 108 MHz
LW band range	153 - 279 kHz
Preset stations quantity	24
Display number of lines	2 lines
USB version	2.0
USB port position	Front
Bluetooth profiles	A2DP, AVRCP, HFP, PBAP
Line outputs (RCA)	3
USB ports quantity	1
Headphone connectivity	3.5mm
Output voltage	4 V

Weight and Dimensions

Weight	1400 g
Dimensions (WxDxH)	182 x 53 x 159 mm
