A

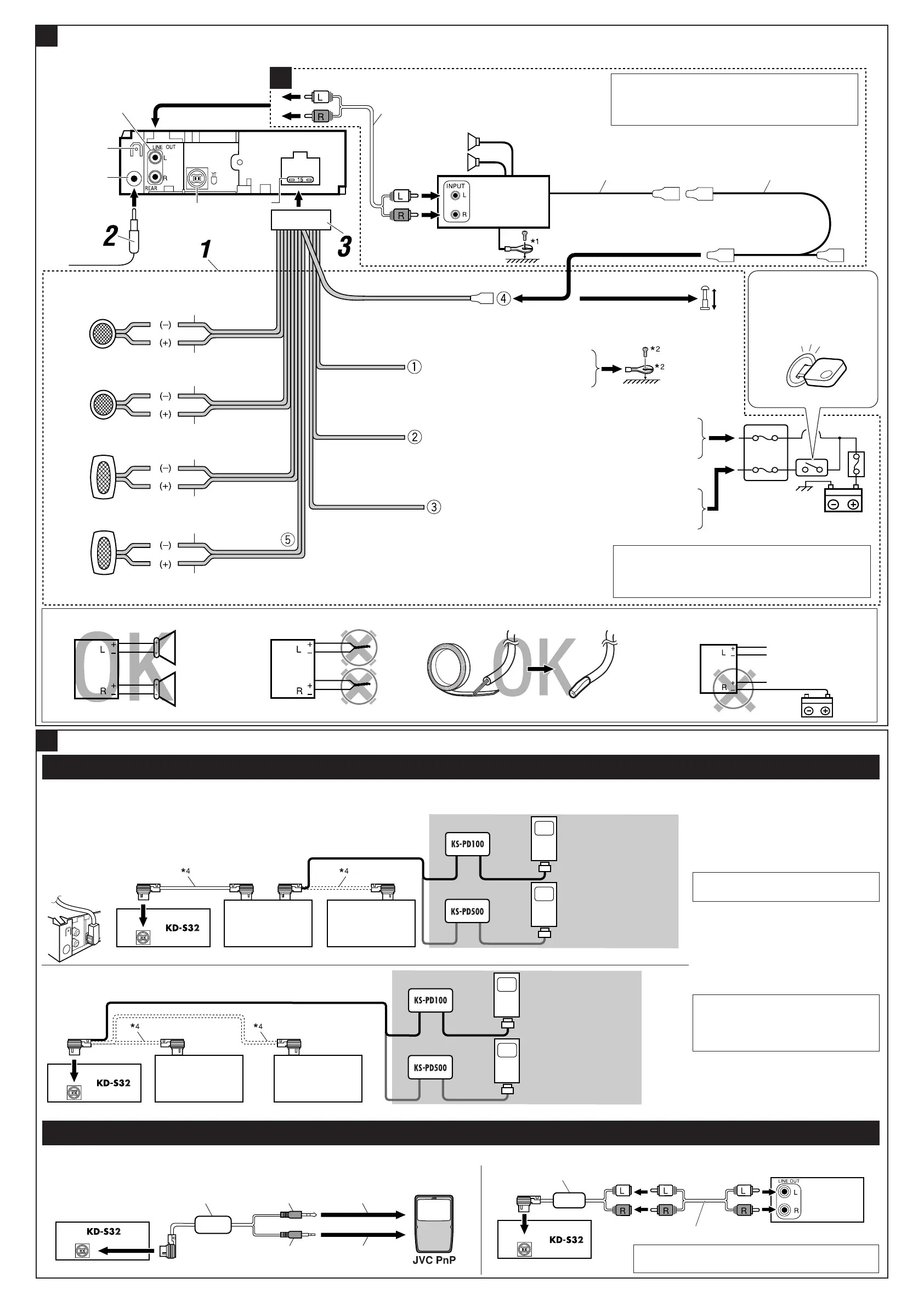

Conexiones tipicas
Antes de la conexión: Los cordones del cable de alimentación y los del conector procedentes de la carrocería del automóvil podrían ser de diferentes en color.
Altavoces
traseros
Amplificador de
JVC
Cable remoto
Conector en Y (no suministrado con esta unidad)
Conexión al amplifi cador externo
B
Conecte solamente los altavoces delanteros si su
sistema del altavoz es sistema del dos-altavoz.
C
Jack para el cambiador de CD
Componente
externo
*
5
Adaptador de entrada de línea KS-U57 (no suministrado
con esta unidad)
Conexión de otros componentes externos
DLP JVC
Cambiador de CD JVC, radio SIRIUS
®
JVC (DLP: Down Link Processor), Reproductor Apple iPod
®
o JVC D.
Cambiador de CD
de JVC
Podrá conectar ambos componentes en serie, tal como se observa en la ilustración de abajo. Podrá conectar el reproductor iPod o D. utilizando un adaptador de interfaz (no
suministrado)—KS-PD100 para iPod) o KS-PD500 (para el reproductor D.).
Cambiador de CD
de JVC
DLP JVC
o
PRECAUCION :
Antes de conectar los componentes
externos, asegúrese de que la unidad
esté apagada.
KS-U57
*
5
También podrá conectar la PnP JVC a través de este receptor utilizando el adaptador para radio
SIRIUS JVC, KS-U100K (no suministrado).
Jack para el cambiador de CD
Miniclavija estéreo
Clavija de
alimentación de CC
Al jack DC IN
Al jack para
auriculares
• Ajuste “EXT IN” a “CHANGER” (consulte la página 18 del MANUAL DE INSTRUCCIONES).
•
Ajuste “EXT IN” a “EXT IN” (consulte la página 18 del MANUAL DE INSTRUCCIONES).
*
4
Cable de señal suministrado con su
cambiador de CD o DLP JVC
Radio SIRIUS
®
JVC (PnP: Plug and Play) y componente externo
Cable de señal (no suministrado)
Jack para el cambiador de CD
Jack para el cambiador de CD
Cable de señal (no suministrado)
*
1
Fije firmemente el cable de tierra a la carrocería metálica
o al chasis—a un lugar no cubierto con pintura (si está
cubierto con pintura, quítela antes de fijar el cable). De lo
contrario, se podrían producir daños en la unidad.
Jack para el
cambiador
de CD
Salida de línea
Terminal de
tierra posterior
Terminal de la
antena
Fusible
de 15 A
Blanco con rayas negras
Blanco
Gris con rayas negras
Gris
Verde con rayas negras
Verde
Púrpura con rayas negras
Púrpura
Altavoz delantero (izquierdo)
Altavoz delantero (derecho)
Altavoz trasero (izquierdo)
Altavoz trasero (derecho)
Negro
Amarillo
*
3
Rojo
Azul con rayas blancas
A un cuerpo metálico o chasis del
automóvil
A un terminal activo del bloque de fusibles conectado a la
batería del automóvil (desviando el interruptor de encendido)
(12 V constantes)
A un terminal accesorio del bloque de fusibles
Al conductor remoto de otro equipo o de la
antena automática, si hubiere (máx. 200 mA)
Interruptor de encendido
Bloque de fusibles
*
2
No suministrado con esta unidad
*
3
Antes de comprobar el funcionamiento de esta unidad
previa a de la instalación, es necesario conectar este cable,
de lo contrario no se podrá conectar la alimentación.
PRECAUCIONES sobre las conexiones de la fuente de alimentación y de los altavoces:
KS-U100K
o
4
Apple iPod
(vendido separadamente)
iPod es una marca registrada de Apple
Computer, Inc.
Reproductor JVC D.
(vendido separadamente)
o
o
Reproductor JVC D.
(vendido separadamente)
Apple iPod
(vendido separadamente)
Instal_SP_KD-S32[J]f.indd 3Instal_SP_KD-S32[J]f.indd 3 7/13/05 3:54:22 PM7/13/05 3:54:22 PM
