Processo básico
1 Retire a chave do interruptor de ignição e, em seguida, desconecte o
terminal
da bateria do automóvel.
2 Conecte os fios adequadamente. Consulte “Conexão da cablagem” na
página 3.
3 Instale o aparelho no seu automóvel. Consulte a seção de “Instalação do
aparelho (montagem no tablier)”.
4 Conecte o terminal da bateria do automóvel.
5 Retire o painel frontal e reinicie o aparelho. Consulte “Como reiniciar” na
página 4.

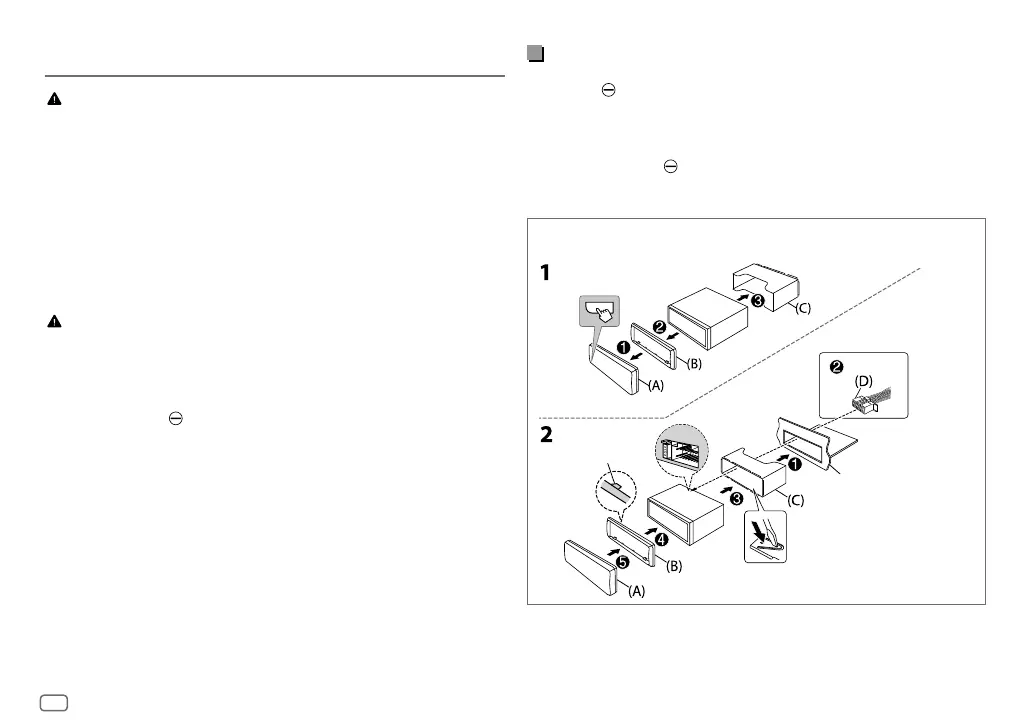

Instalação do aparelho (montagem no tablier)
Tablier
INSTALAÇÃO/CONEXÃO
Aviso
• Este aparelho só pode ser utilizado com um fornecimento de energia de CC de
12 V, com terra negativa.
• Desconecte o terminal negativo da bateria antes de efetuar as conexões e
montagem.
• Não conecte o fio da bateria (amarelo) e o fio da ignição (vermelho) ao chassis
do automóvel ou fio terra (preto) para prevenir um curto-circuito.
• Para evitar um curto-circuito:
– Isole os fios não ligados com uma fita de vinilo.
– Certifique-se de aterrar este aparelho ao chassis do automóvel de novo após
a instalação.
– Segure os fios com braçadeiras de cabo e enrole a fita de vinilo em torno dos
fios que entrem em contacto com partes metálicas para proteger os fios.
Cuidado
• Para o propósito de segurança, encarregue as ligações e a montagem a
profissionais. Consulte o revendedor de áudio para automóveis.
• Instale este aparelho na consola do seu automóvel. Não toque nas partes de
metal deste aparelho durante e logo após a utilização do aparelho. As partes de
metal, tal como o dissipador de calor e a caixa ficam muito quentes.
• Não conecte os fios
dos altifalantes ao chassis do automóvel ou fio terra
(preto), nem os conecte em paralelo.
• Conecte altifalantes com uma potência máxima acima de 50 W. Se a potência
máxima dos altifalantes for inferior a 50 W, altere a definição
[AMPGAIN]
para
evitar danos aos altifalantes.
• Monte o aparelho num ângulo inferior a 30°.
• Se a cablagem do seu automóvel não tiver um terminal de ignição, ligue o fio de
ignição (vermelho) ao terminal na caixa de fusíveis do automóvel que forneça
uma energia de CC de 12 V e que seja ligado e desligado pela chave de ignição.
• Mantenha todos os cabos longe das partes metálicas de dissipação de calor.
• Depois que o aparelho tiver sido instalado, verifique se as lâmpadas de stop,
os pisca-piscas, os limpa para-brisas, etc. do automóvel estão funcionando
corretamente.
• Se o fusível queimar-se, primeiro certifique-se de que os fios não estão em
contato com o chassis do automóvel e, em seguida, substitua o fusível por um
novo com a mesma capacidade.
Enganche o lado superior
Dobre as bordas apropriadas para manter a
manga firme na posição correta.
Tablier do seu automóvel
