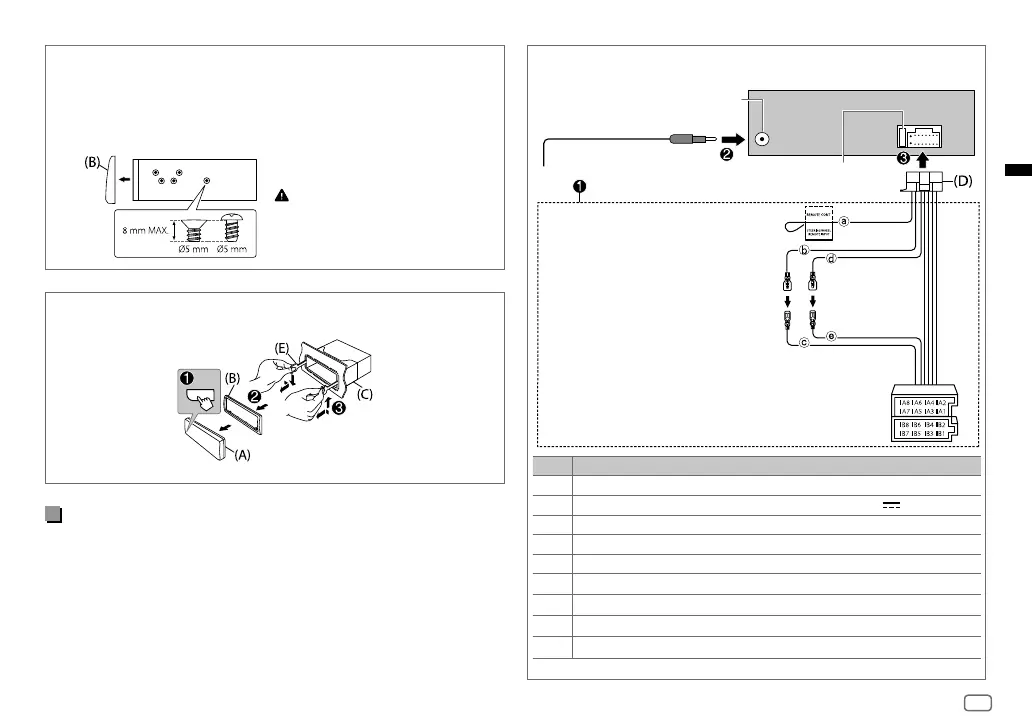

Connexions
Retrait de l’appareil
Installation de l’appareil (sans le manchon de montage)
1 Retirez le manchon de montage et la plaque de garniture de l’appareil.
2 Alignez les entailles de l’appareil (des deux côtés) avec le support de
montage du véhicule et fixez l’appareil avec les vis (en vente dans le
commerce).
Liste de pièces (fourni)
(A) Façade (×1)
(B) Plaque de garniture (×1)
(C) Manchon de montage (×1)
(D) Faisceau de fils (×1)
(E) Clé d’extraction (×2)
N’utiliser que les vis spécifiés.
L’utilisation de vis incorrects peut
endommager l’appareil.
Borne de l’antenne
Fusible (10 A)
Broche Couleur et fonction
A4 Jaune : Pile
A5 Bleu/Blanc : Commande d’alimentation (12 V
350 mA)
A6 Orange/Blanc : Commutateur d’éclairage de la voiture
A7 Rouge : Allumage (ACC)
A8 Noir : Connexion à la terre (masse)
B1, B2
Violet
], Violet/Noir [
: Enceinte arrière (droite)
B3, B4
Gris
], Gris/Noir [
: Enceinte avant (droite)
B5, B6
Blanc
], Blanc/Noir [
: Enceinte avant (gauche)
B7, B8
Ver t
], Vert/Noir [
: Enceinte arrière (gauche)
a Bleu clair/jaune: À l’adaptateur
de télécommande volant
b Jaune: Câble de batterie
c Jaune: A4
d Rouge: Câble d’allumage
e Rouge: A7
Connecteurs ISO
