JVC KD-X161 Quick Start Guide

3
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)

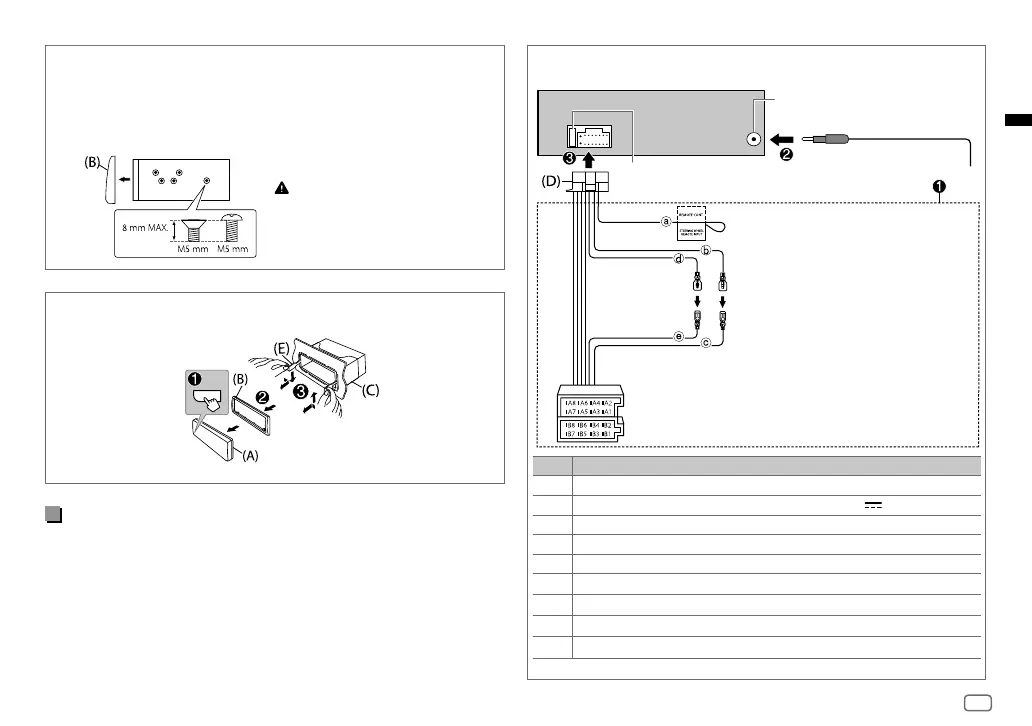

Conexão da cablagem
Remoção do aparelho
Instalação do aparelho (sem manga de montagem)
1 Retire a manga de montagem e a placa de guarnição do aparelho.
2 Alinhe os orifícios no aparelho (em ambos lados) com o suporte de
montagem do veículo e fixe o aparelho com parafusos (disponíveis
comercialmente).
Lista de peças (fornecidas)
(A) Painel frontal (×1)
(B) Placa de guarnição (×1)
(C) Manga de montagem (×1)
(D) Cablagem (×1)
(E) Chave de extração (×2)
Utilize apenas os parafusos
especificados. Utilizar parafusos
inadequados pode danificar o
aparelho.
Terminal de antena
Fusível (10 A)
Pino Cor e função
A4 Amarelo : Bateria
A5 Azul/branco : Controlo de energia (12 V
350 mA)
A6 Laranja/branco : Interruptor de controlo das luzes do automóvel
A7 Vermelho : Ignição (ACC)
A8 Preto : Conexão terra (massa)
B1, B2
Roxo
] , Roxo/preto [
: Altifalante traseiro (direito)
B3, B4
Cinzento
] , Cinzento/preto [
: Altifalante frontal (direito)
B5, B6
Branco
] , Branco/preto [
: Altifalante frontal (esquerdo)
B7, B8
Verde
] , Verde/preto [
: Altifalante traseiro (esquerdo)
a Azul claro/amarelo: Ao
adaptador do controlo remoto
do volante de direção
b Amarelo: Fio da bateria
c Amarelo: A4
d Vermelho: Fio de ignição
e Vermelho: A7
Conectores ISO
JS_JVC_QSG_KD_X161_E_PT.indd 3JS_JVC_QSG_KD_X161_E_PT.indd 3 25/7/2018 9:49:43 AM25/7/2018 9:49:43 AM

JVC KD-X161 Specifications

General

DIN size	1 DIN
Impedance	4 Ω
Output power	200 W
Product color	Black
Ready for iPod	-
Volume control	Rotary
Low pass filter	Yes
Disc types supported	No
Audio output channels	- channels
Maximum power per channel	50 W
Package width	900 mm
USB version	2.0
USB port position	Front
USB connector type	USB Type-A
USB ports quantity	1
Headphone connectivity	3.5mm
Display type	LCD
Number of OSD languages	3
On Screen Display (OSD) languages	ENG, FRE, RUS

Weight and Dimensions

Depth	53 mm
Width	182 mm
Height	100 mm
Weight	600 g
