JVC KD-X161 Quick Start Guide

3
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)

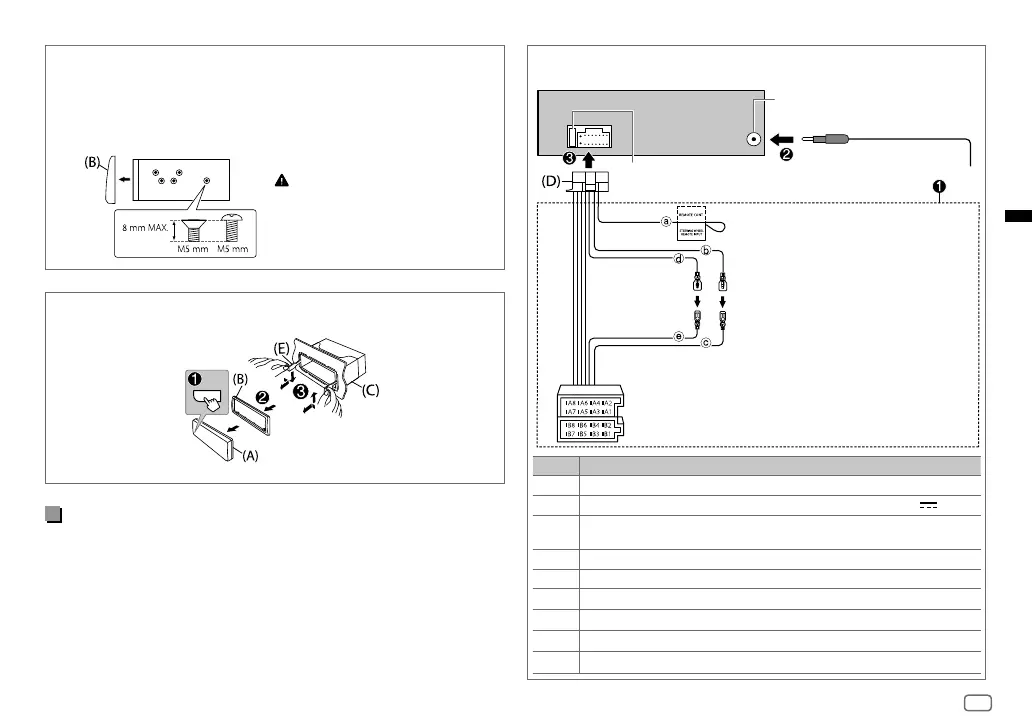

Подключение проводов
Демонтаж устройства
Установка устройства (без посадочного корпуса)
1 Снимите посадочный корпус и декоративную панель с устройства.
2 Совместите отверстия в устройстве (с обеих сторон) с монтажной
консолью автомобиля и закрепите устройство винтами (которые
можно приобрести в магазине).
Список деталей (входят в комплект поставки)
(A) Передняя панель (×1)
(B) Декоративная панель (×1)
(C) Посадочный корпус (×1)
(D) Жгут проводов (×1)
(E) Ключ для демонтажа (×2)
Используйте только
специальные винты. Использование
неподходящих винтов может
привести к повреждению
устройства.
Разъем для антенны
Предохранитель (10 A)
Контакт Цвет и функция
A4 Жёлтый : Аккумулятор
A5 Синий/белый : Управление питанием (12 В
350 мА)
A6 Оранжевый/белый : Переключатель управления освещением
автомобиля
A7 Kрасный : Зажигание (АCC)
A8 Чёрный : Заземляющее соединение (земля)
B1, B2
Фиолетовый
] , фиолетовый/чёрный [
: Задний динамик (правый)
B3, B4
Серый
] , серый/чёрный [
: Передний динамик (правый)
B5, B6
Белый
] , белый/чёрный [
: Передний динамик (левый)
B7, B8
Зелёный
] , зелёный/чёрный [
: Задний динамик (левый)
a Лампа синяя/жёлтая: К
адаптеру дистанционного
управления с руля
b Жёлтый: Kабель батареи
c Жёлтый: A4
d Kрасный: Kабель зажигания
e Kрасный: A7
Разъемы ISO
JS_JVC_QSG_KD_X161_E_RU.indd 3JS_JVC_QSG_KD_X161_E_RU.indd 3 25/7/2018 10:54:16 AM25/7/2018 10:54:16 AM

JVC KD-X161 Specifications

General

DIN size	1 DIN
Impedance	4 Ω
Output power	200 W
Product color	Black
Ready for iPod	-
Volume control	Rotary
Low pass filter	Yes
Disc types supported	No
Audio output channels	- channels
Maximum power per channel	50 W
Package width	900 mm
USB version	2.0
USB port position	Front
USB connector type	USB Type-A
USB ports quantity	1
Headphone connectivity	3.5mm
Display type	LCD
Number of OSD languages	3
On Screen Display (OSD) languages	ENG, FRE, RUS

Weight and Dimensions

Depth	53 mm
Width	182 mm
Height	100 mm
Weight	600 g
