JVC KD-X162 User Manual

ESPAÑOL
19
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
INSTALACIÓN/CONEXIÓN
Cuando conecte a un amplificador externo, conecte su
cable de tierra al chasis del vehículo para evitar daños
en la unidad.

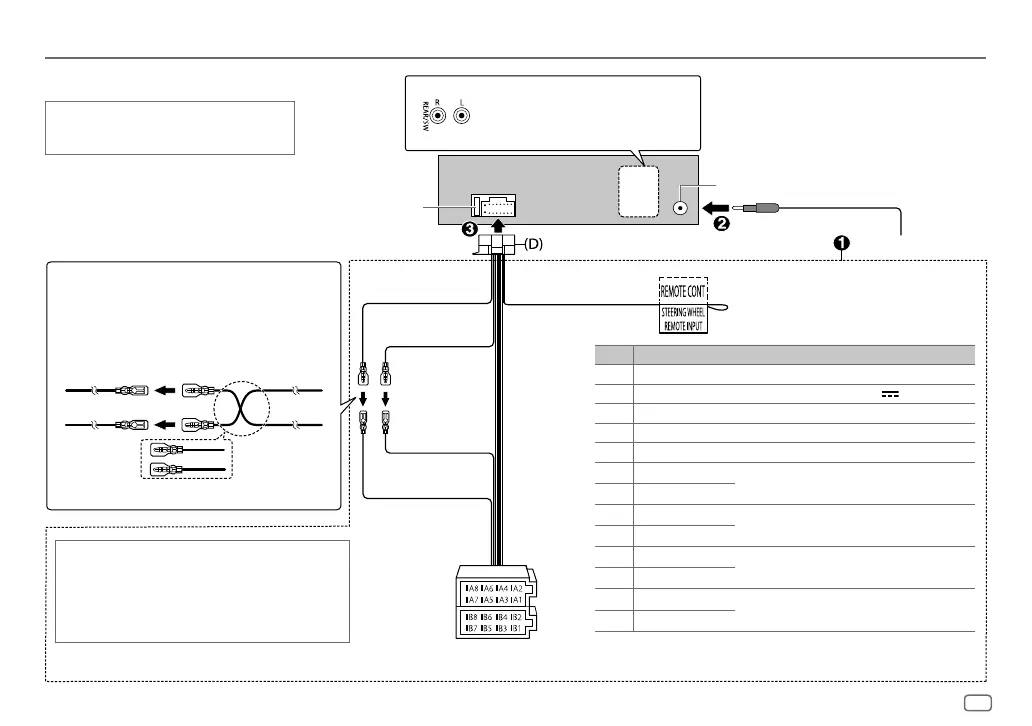

Conexión del cableado
Fusible (10 A)
Terminal de la antena
Al adaptador del mando a distancia del volante de
la dirección
Amarillo (A4)
Rojo (A7)
Amarillo (Cable de la batería)
Patilla Color y función
A4 Amarillo : Batería
A5 Azul/blanco : Control de alimentación (12 V
350 mA)
A6 Naranja/blanco : Interruptor de control de las luces del automóvil
A7 Rojo : Encendido (ACC)
A8 Negro : Conexión a tierra (masa)
B1
Púrpura
]
: Altavoz trasero (derecho)
B2
Púrpura/negro
[
B3
Gris
]
: Altavoz delantero (derecho)
B4
Gris/negro
[
B5
Blanco
]
: Altavoz delantero (izquierdo)
B6
Blanco/negro
[
B7
Verde
]
: Altavoz trasero (izquierdo)*
B8
Verde/negro
[
* También es posible conectar directamente un subwoofer sin el amplificador externo
para subwoofer. Para la configuración, consulte la página 12.
Unidad
Conexión de los conectores ISO en algunos
automóviles VW/Audi u Opel (Vauxhall)
Puede ser necesario modificar el cableado del mazo de
conductores suministrado, como se muestra a continuación.
Vehículo
A7 (Rojo)
Cable de encendido
(Rojo)
A4 (Amarillo)
Cableado predeterminado
Cable de la batería
(Amarillo)
Conectores ISO
Si su vehículo no tiene un terminal ISO
Se recomienda instalar la unidad con un mazo de cables
disponible en el mercado que sea adecuado para su automóvil
y, para fines de seguridad, deje esta tarea en manos de
profesionales. Consulte con un distribuidor de productos de audio
para automóviles.
Rojo (Cable de encendido)
Luz azul/amarilla
(Cable del mando a distancia
para la dirección)
Salida posterior/subwoofer
JS_JVC_KD_X262_E_SP.indd 19JS_JVC_KD_X262_E_SP.indd 19 1/8/2018 4:06:21 PM1/8/2018 4:06:21 PM

JVC KD-X162 Specifications

General

DIN size	1 DIN
CD player	No
Impedance	75 Ω
Clock mode	12h/24h
Output power	200 W
RDS features	AF, CT, PS, PTY, PTY1, REG, RT, TI
Product color	Black
Volume control	Rotary
Frequency range	20 - 20000 Hz
Low pass filter	Yes
Audio output channels	4.1 channels
Equalizer bands quantity	3
Maximum power per channel	50 W
Signal-to-Noise Ratio (SNR)	105 dB
Mobile operating systems supported	Android 4.1, Android 4.2, Android 4.2.1, Android 4.2.2, Android 4.3, Android 4.4, Android 5.0, Android 5.1, Android 6.0, Android 7.1, Android 7.1.2
USB version	2.0
USB port position	Front
USB connector type	USB Type-A
USB ports quantity	1
Headphone connectivity	3.5mm
Audio formats supported	FLAC, MP3, PCM, WAV, WMA
Display type	LCD
Illumination color	White
Display number of lines	2 lines
On Screen Display (OSD) languages	ENG, ESP, RUS
Storage temperature (T-T)	-30 - 85 °C
Operating temperature (T-T)	-10 - 60 °C
Security features	Removable front
File format system	FAT 12/16/32
Key illumination color	Red
Package weight	900 g

Weight and Dimensions

Depth	100 mm
Width	182 mm
Height	53 mm
Weight	600 g
