Grundlegendes Verfahren
1 Ziehen Sie den Schlüssel aus dem Zündschloss, und trennen Sie dann den
-Klemme der Autobatterie ab.
2 Schließen Sie die Kabel richtig an. Siehe “Verdrahtungsanschluss” auf
Seite3.
3 Bauen Sie das Autoradio in Ihrem Fahrzeug ein. Siehe “Einbau der Einheit
(Einbau im Armaturenbrett)”.
4 Schließen Sie die -Klemme der Autobatterie an.
5 Drücken Sie B SRC zum Einschalten.
6 Nehmen Sie die Frontblende ab und setzen Sie das Gerät innerhalb von
5Sekunden zurück. Siehe “Rücksetzen” auf Seite 4.

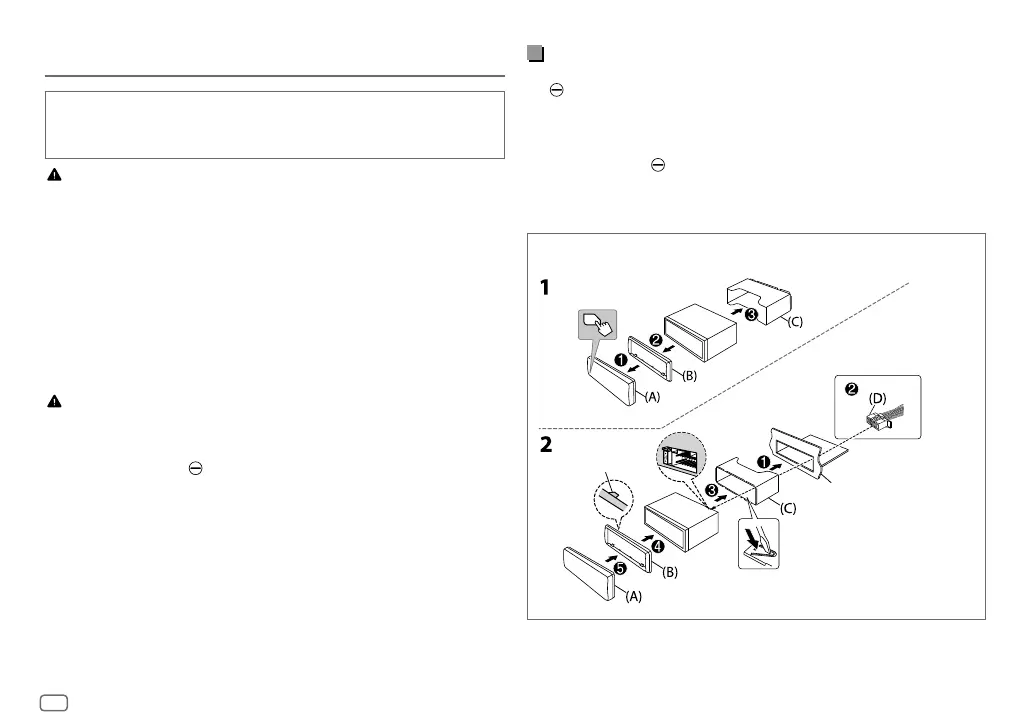

Einbau der Einheit (Einbau im Armaturenbrett)
Armaturenbrett
EINBAU/ANSCHLUSS
Dieser Abschnitt ist für den professionellen Einbautechniker gedacht.
Überlassen Sie aus Sicherheitsgründen die Arbeiten zur Montage
und Verkabelung ausgewiesenem Fachpersonal. Lassen Sie sich vom
Autoradiohändler beraten.
Warnung
• Das Gerät kann nur bei 12 V DC-Versorgung mit negativer Masse eingebaut
werden.
• Trennen Sie den negativen Batterieanschluss vor der Verkabelung und
Befestigung ab.
• Schließen Sie nicht das Batteriekabel (gelb) das Zündkabel (rot) an der
Fahrzeugkarosserie oder dem Massekabel (schwarz) an, um einen Kurzschluss zu
vermeiden.
• Zum Verhindern von Kurzschlüssen:
– Isolieren Sie nicht angeschlossene Kabel mit Vinylband.
– Sicherstellen, daß das Gerät nach dem Einbau a Chassis des Fahrzeugs
geerdet wird.
– Sichern Sie die Kabel mit Kabelklemmen und wickeln Sie Vinylband um die
Kabel, die mit Metallteilen in Berührung kommen, um die Kabel zu schützen.
Vorsicht
• Montieren Sie dieses Gerät in der Konsole Ihres Fahrzeugs. Keine Metallteile
dieses Geräts bei und kurz nach der Verwendung des Geräts berühren.
Metallteile wie der Kühlkörper und das Gehäuse werden heiß.
• Verbinden Sie nicht die
-Drähte von Lautsprechern mit der Karosserie, dem
Massekabel (schwarz) oder schließen sie parallel an.
• Schließen Sie Lautsprecher mit einer Maximalleistung von mehr als 50 W an.
Wenn die Maximalleistung der Lautsprecher unter 50 W ist, ändern Sie die
Einstellung von
[AMPGAIN] , um Beschädigung der Lautsprecher zu vermeiden.
• Montieren Sie das Gerät mit einem Winkel von weniger als 30°.
•
Wenn Ihr Fahrzeugkabelbaum nicht die Zündklemme hat, verbinden Sie das
Zündkabel (rot) mit der Klemme am Sicherungskasten des Fahrzeugs, die 12V
DC-Versorgung bietet und durch den Zündschlüssel ein- und ausgeschaltet wird.
• Halten Sie alle Kabel von hitzeableitenden Metallteilen fern.
• Überprüfen Sie nach der Montage des Geräts, ob die Bremslichter, Blinker,
Scheibenwischer usw. ordnungsgemäß funktionieren.
• Wenn die Sicherung durchbrennt, überprüfen Sie zuerst, dass die Drähte nicht
die Karosserie berühren, und ersetzen Sie dann die durchgebrannte Sicherung
durch eine neue Sicherung mit der gleichen Nenngröße.
Haken auf der
Oberseite
Die geeigneten Zapfen biegen, um die
Manschette sicher festzuhalten.
Armaturenbrett Ihres Autos
