Bei Anschluss an einen externen Verstärker schließen Sie dessen Massedraht
an der Autokarosserie an, um Beschädigung des Geräts zu vermeiden.

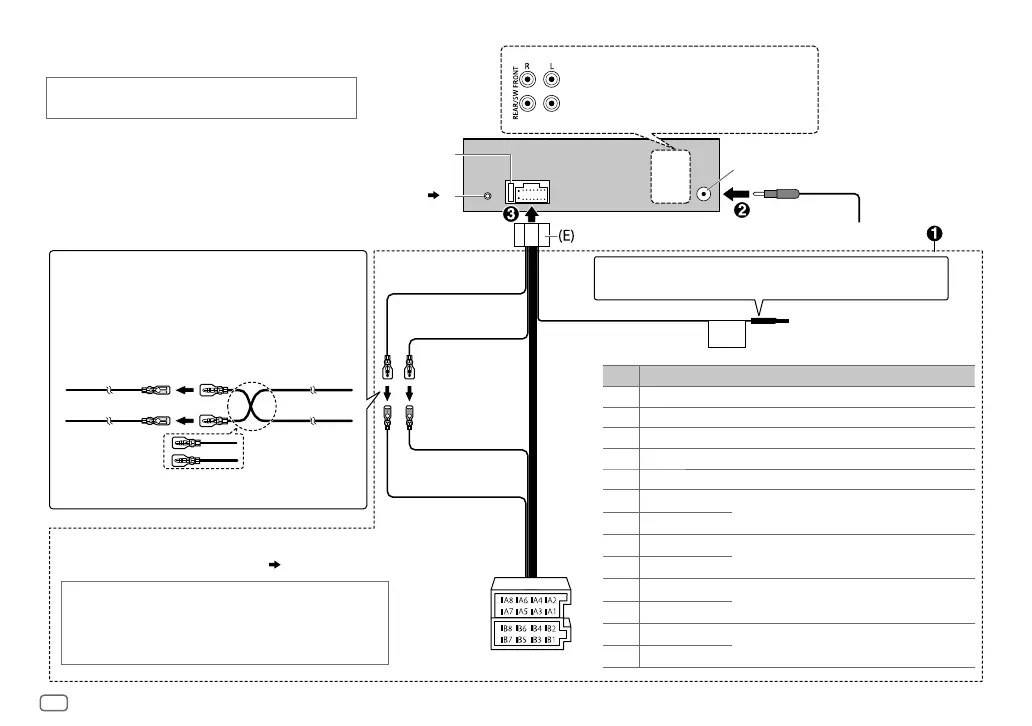

Verdrahtungsanschluss
(für
KD-X330BT
)
Sicherung (10 A)
Antennenanschluss
Hellblau/Gelb
(Lekungs-Fernbedienungskabel)
Zum Lenkrad-
Fernbedienungsadapter
Gelb (A4)
Rot (Zündkabel)
Rot (A7)
Gelb (Batteriekabel)
Stift
Farbe und Funktion
A4 Gelb : Batterie
A5 Blau/Weiß : Stromsteuerung
A6 Orangefarben/Weiß : Auto-Lichtreglerschalter
A7 Rot : Zündung (ACC)
A8 Schwarz : Erdungsanschluss (Masse)
B1
Lila
]
: Hinterer Lautsprecher (rechts)
Für 3-Wege-Übergang: Hochtöner (rechts)
B2
Lila/Schwarz
[
B3
Grau
]
: Vorderer Lautsprecher (rechts)
Für 3-Wege-Übergang: Mitteltöner (rechts)
B4
Grau/Schwarz
[
B5
Weiß
]
: Vorderer Lautsprecher (links)
Für 3-Wege-Übergang: Mitteltöner (links)
B6
Weiß/Schwarz
[
B7
Grün
]
: Hinterer Lautsprecher (links)
*
Für 3-Wege-Übergang: Hochtöner (links)
B8
Grün/Schwarz
[
Anschluss des ISO-Anschlusses an manche
VW/Audi oder Opel (Vauxhall) Automobile
Sie müssen möglicherweise die Verkabelung des
mitgelieferten Kabelbaums modifizieren, wie unten gezeigt.
Gerät
Fahrzeug
A7 (Rot)
Zündkabel (Rot)
A4 (Gelb)
Standardverkabelung
Batteriekabel (Gelb)
Falls kein Anschluss durchgeführt wird, lassen Sie den Draht
bitte nicht aus der Lasche hervorstehen.
* Sie können auch einen Subwoofer-Lautsprecher direkt ohne einen externen
Subwoofer-Verstärker anschließen. Für Einstellung,
16
.
ISO-Anschlüsse
Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat
Wir empfehlen, die Einheit mit einem im Handel erhältlichen, für Ihr Fahrzeug
ausgelegten Kabelbaum zu installieren und diese Arbeit zur Ihrer eigenen
Sicherheit von qualifizierten Fachleuten ausführen zu lassen. Lassen Sie sich von
Ihrem Autoradiohändler beraten.
Mikrofoneingangsbuchse
( 9)
Vorderer/ Hinterer/ Subwoofer-Ausgang
Für 3-Wege-Übergang: Mitteltöner/ Tieftöner-Ausgang
