DEUTSCH
27
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
STEERING
WHEEL
REMOTE
Mikrofoneingangsbuchse
( 9)
*
1
Schließen Sie den Massedraht
des Verstärkers an der
Autokarosserie an, um
Beschädigung des Geräts zu
vermeiden.
*
2
Sie können auch einen
Subwoofer-Lautsprecher
direkt mit dieser Leitung ohne
einen externen Subwoofer-
Verstärker anschließen. Für
Einstellung,
16
.

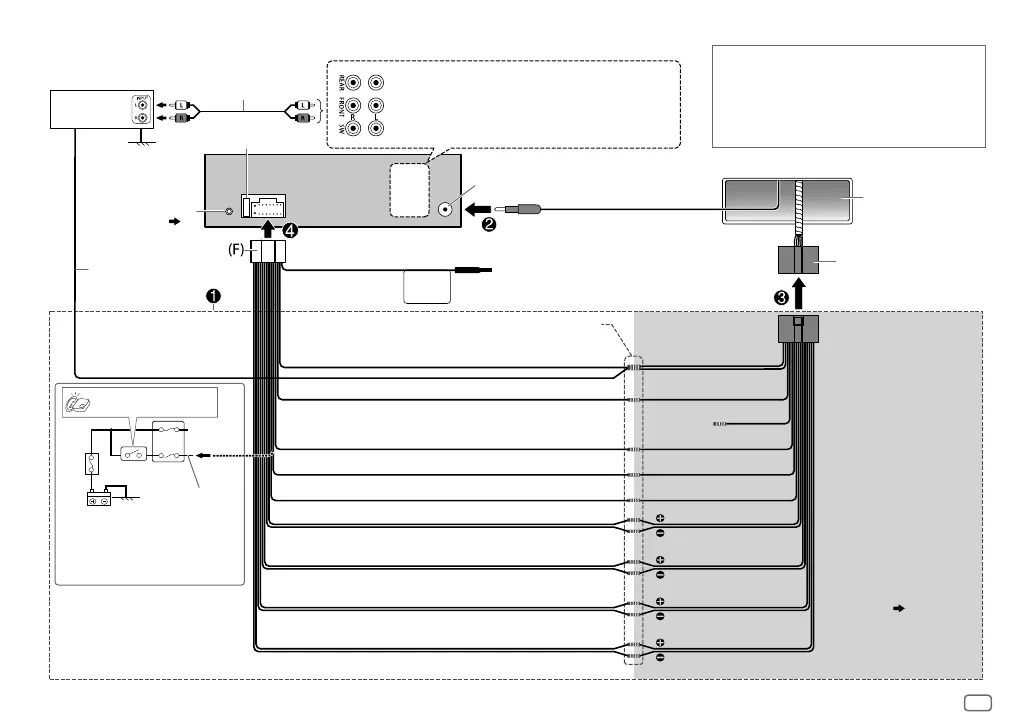

Verdrahtungsanschluss
(für
KD-X33MBT
)
Auto-Sicherungsblock
Zündschloss
Blau/Weiß: Zum Verstärker
Blau: Zur Motorantenne
Stellen Sie diese Verbindung her, wenn der
werkseitige Kabelbaum Ihres Fahrzeugs
keinen “12V Zündschloss”-Draht hat.
Separater roter Draht
Signalkabel (nicht
mitgeliefert)
Fernbedienungsdraht
(nicht mitgeliefert)
Sicherung (10 A)
Antennenanschluss
Werkseitiger
Kabelbaum (Fahrzeug)
Fahrzeugarmaturenbrett
Schwarz: Masse
Weiß: Vorderer Lautsprecher/Für 3-Wege-Übergang: Mitteltöner (links)
Weiß/Schwarz
Grau: Vorderer Lautsprecher/Für 3-Wege-Übergang: Mitteltöner (rechts)
Grau/Schwarz
Grün: Hinterer Lautsprecher
*
2
/Für 3-Wege-Übergang: Hochtöner (links)
Grün/Schwarz
*
2
Lila: Hinterer Lautsprecher/Für 3-Wege-Übergang: Hochtöner (rechts)
Lila/Schwarz
Drähte der gleichen Farbe verbinden.
Rot: Zündung 12V
Orangefarben/Weiß: Beleuchtung
Blau/Weiß: Remote (max. 200mA)
Hellblau/Gelb
Zum Lenkrad-
Fernbedienungsadapter
JVC Verstärker
*
1
Spezieller Kabelbaum
(separat erhältlich)
Empfohlener Anschluss
WICHTIG
Wir empfehlen, die Einheit mit einem im Handel erhältlichen, für
Ihr Fahrzeug ausgelegten Kabelbaum zu installieren und diese
Arbeit zur Ihrer eigenen Sicherheit von qualifizierten Fachleuten
ausführen zu lassen. Lassen Sie sich von Ihrem Autoradiohändler
beraten.
(Nicht
verwendet)
Braun
Gelb: Batterie 12 V
Hinterer / Vorderer / Subwoofer-Ausgang
Für 3-Wege-Übergang: Hochtöner/ Mitteltöner/ Tieftöner-Ausgang
JS_JVC_KD_X330BT_X33MBT_E_GE.indd 27JS_JVC_KD_X330BT_X33MBT_E_GE.indd 27 10/29/2015 10:53:00 AM10/29/2015 10:53:00 AM
