JVC KD-X480BHS User Manual

42
FRANÇAIS
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
* Vous pouvez aussi connecter
directement un caisson de
grave en utilisant ce câble sans
amplificateur de caisson de grave
extérieur. Pour les réglages, voir
page30.

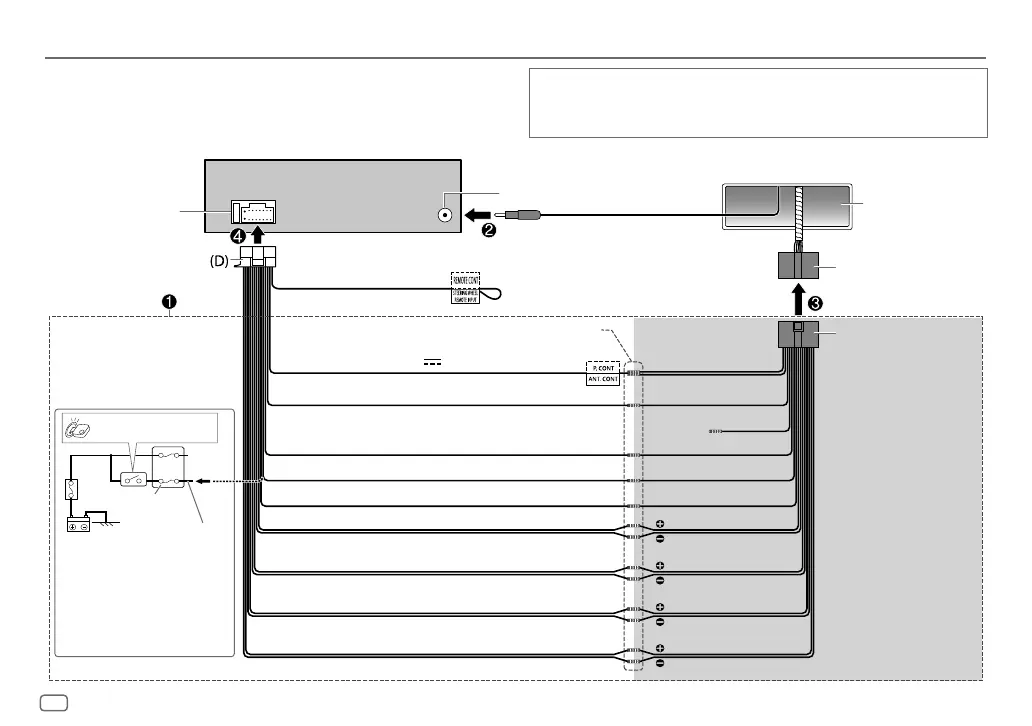

Connexions
Porte fusible
Interrupteur d’allumage
Bleu/blanc: À l’amplificateur
Bleu: À l’antenne alimentée
Réalisez cette connexion si le faisceau
de fils du fabricant de votre voiture
ne possède pas de “Interrupteur
d’allumage 12 V”.
Fil rouge séparé
Fusible (10 A)
Borne de l’antenne
Faisceau de câbles de
l’usine (véhicule)
Tableau de bord
du véhicule
Noir: Masse
Blanc: Enceinte avant/Pour la transition 3 voies: Enceinte des médiums (gauche)
Blanc/noir
Gris: Enceinte avant/Pour la transition 3 voies: Enceinte des médiums (droite)
Gris/noir
Vert: Enceinte arrière */Pour la transition 3 voies: Enceinte des aigus (gauche)
Vert/noir *
Violet: Enceinte arrière/Pour la transition 3 voies: Enceinte des aigus (droite)
Violet/noir
Joignez les fils de même couleur ensemble.
Rouge: Allumage 12V
Orange/blanc: Éclairage
Bleu/blanc: Télécommande (12V
350mA)
Bleu clair/jaune
À l’adaptateur de
télécommande volant
Faisceau de fils personnalisé
(vendu séparément)
Connexion recommandée
IMPORTANTES
Nous recommandons d’installer l’appareil en utilisant un harnais de câblage en vente dans le commerce
recommandé spécifiquement pour votre voiture et, pour votre sécurité, de laisser ce travail a des
professionnels. Consultez votre revendeur autoradio.
(Non utilisé)
Marron
Jaune: Batterie 12 V
Installation/Connexion
KD-X480BHS_K_FR.indd 42KD-X480BHS_K_FR.indd 42 20/4/2022 4:13:27 PM20/4/2022 4:13:27 PM
