JVC PC-XC12 - Unit Controls and Functions; Main Unit Controls and Display

10
CD changer/General section Sección del cambiador de CD/general Section changeur CD/générale

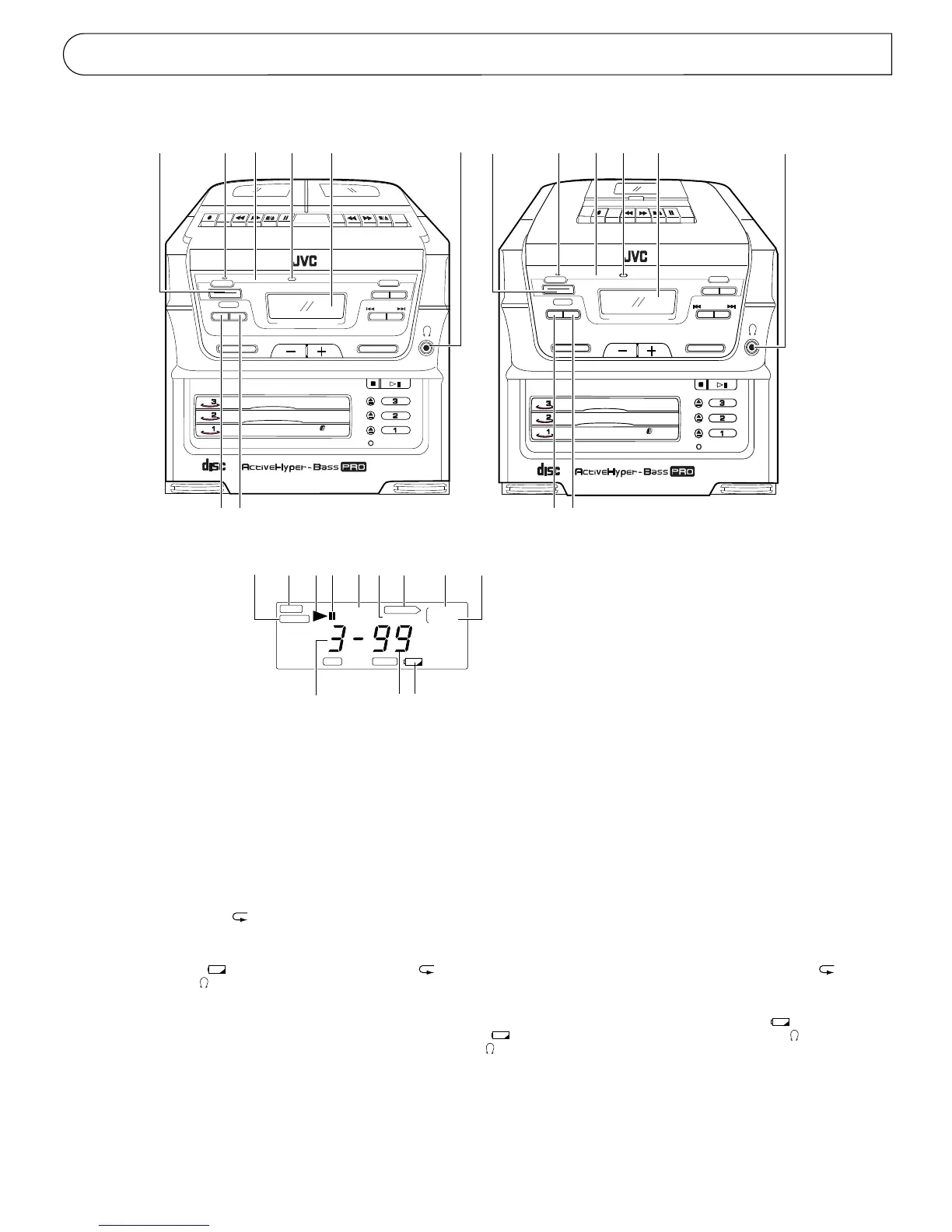

NAMES OF PARTS AND THEIR
FUNCTIONS
NOMBRES DE LAS PARTES Y
SUS FUNCIONES
NOMS DES PIECES ET LEURS
FONCTIONS
1 POWER button
2 POWER ON indicator
3 Remote sensor section
4 ACTIVE HYPER-BASS PRO indicator
5 Display window
1 WAKE UP indicator
2 SLEEP indicator
3 Playback indicator (3)
4 Pause indicator (8)
5 Program mode indicator (PROGRAM)
6 CONTINUE play indicator
7 ALL DISC indicator
8 RANDOM play indicator
9 Repeat play indicator ( ALL)
0 Disc number display
- Track number display
Wake up/sleep time display
= Battery indicator ( )
6 Headphones jack ( ) (3.5 mm dia. stereo
mini)
Connect headphones (impedance 16 Ω to
1 kΩ) to this jack. Speaker sound is
automatically switched off when the
headphones are connected.
7 WAKE UP TIMER button
8 SLEEP TIMER button
1 Botón de alimentación (POWER)
2 Indicación POWER ON
3 Sección sensor remoto
4 Indicación ACTIVE HYPER-BASS PRO
5 Ventanilla de indicación
1 Indicación WAKE UP
2 Indicador SLEEP
3 Indicador (3) de reproducción
4 Indicador (8) de pausa
5 Indicador del modo de programa
(PROGRAM)
6 Indicador de reproducción continuada
(CONTINUE)
7 Indicador de todos los discos (ALL DISC)
8 Indicador de reproducción aleatoria
(RANDOM)
9 Indicador de repetición de reproducción
total ( ALL)
0 Indicación del número de disco
- Indicación del número de pista
Indicación de hora despertador/
desconexión
= Indicador de pilas ( )
6 Jack de audífonos ( ) (mini estéreo de
3,5 mm. de diám.)
Conecte los audífonos (impedancia de
16 Ω a 1 kΩ), a este jack. El sonido de los
altavoces se apaga automáticamente
cuando se conectan los audífonos.
7 Botón WAKE UP TIMER
8 Botón SLEEP TIMER
1 Touche d’alimentation (POWER)
2 Indicateur POWER ON
3 Section de détection de télécommande
4 Indicateur hyper grave actif pro (ACTIVE
HYPER-BASS PRO)
5 Fenêtre d’affichage
1 Indicateur de réveil (WAKE UP)
2 Indicateur de minuterie de sommeil
(SLEEP)
3 Indicateur de lecture ( 3 )
4 Indicateur de pause ( 8 )
5 Indicateur de mode programmé
(PROGRAM)
6 Indicateur de lecture CONTINUE
7 Indicateur tous les disques (ALL DISC)
8 Indicateur de lecture aléatoire
(RANDOM)
9 Indicateur de lecture répétée ( ALL)
0 Affichage de numéro de disque
- Affichage du numéro de piste
Affichage de durée de réveil/sommeil
= Indicateur des piles ( )
6 Prise de casque d’écoute ( ) (mini stéréo
de 3,5 mm de diamètre)
Brancher un casque (impédance de 16 Ω à
1 k Ω ) à cette prise. Les haut-parleurs seront
automatiquement coupés quand le casque
est branché.
7 Touche de minuterie de réveil (WAKE UP
TIMER)
8 Touche de minuterie de sommeil (SLEEP
TIMER)
ALLALL
RANDOMRANDOM
PROGRAMPROGRAM
ALL DISCALL DISC
CONTINUECONTINUE
DISCDISC
TRACKTRACK
SLEEPSLEEP
WAKE UPWAKE UP
d
5
1
2 3
4
5
6 7
8 9
0
-
=
PC-XC12
PC-XC8
CD/TUNER MULTI DISPLAY
TIMER
POWER
TUNER
VOLUME
SOUND
ACTIVE HYPER-BASS PRO
COMPACT
DIGITAL AUDIO
CD
CD
CD
PLAY & EXCHANGE
3
-CD
CONTINUE
CD PORTABLE COMPONENT SYSTEM
REC/
PLAY
PLAY
A
B
PLAY
PLAY
ON
WAKE UP
SLEEP
BEAT CUT
BAND PRESET TUNING
AUTO PRESET
CD SEARCH
ACTIVE HYPER-BASS PRO REMOTE SENSOR
DOWN
TUNING
UP
PC
X
-
C
12
TIMER
WAKE UP
SLEEP
BEAT CUT
CD SEARCH
VOLUME
SOUND
ACTIVE HYPER-BASS PRO
DOWN
TUNING
UP
COMPACT
DIGITAL AUDIO
PLAY
CD
CD
CD
CONTINUE
PC
X
-
C
8
CD PORTABLE COMPONENT SYSTEM
CD/TUNER MULTI DISPLAY
POWER
TUNER
ON
BAND PRESET TUNING
AUTO PRESET
ACTIVE HYPER-BASS PRO REMOTE SENSOR
1
2
3 4
5
7
6
8
1
2
3 4
5
7 8
6
PLAY & EXCHANGE
3
-CD
