5
Français
AC IN
SUBWOOFER
CENTER
SPEAKER
REAR
SPEAKERS
RIGHT LEF T
FRONT
SPEAKERS
RIGHT LEFT
ANALOG VIDEO OUT
COAXIAL
FM 75
AV
AM LOOP
AM
EXT
VIDEO
S-VIDEO
IN
L
R
OPTICAL
DIGITAL IN
AUX
A
N
T
E
N
N
A
COAXIAL
FM 75
AM LOOP
AM
EXT
A
N
T
E
N
N
A
132

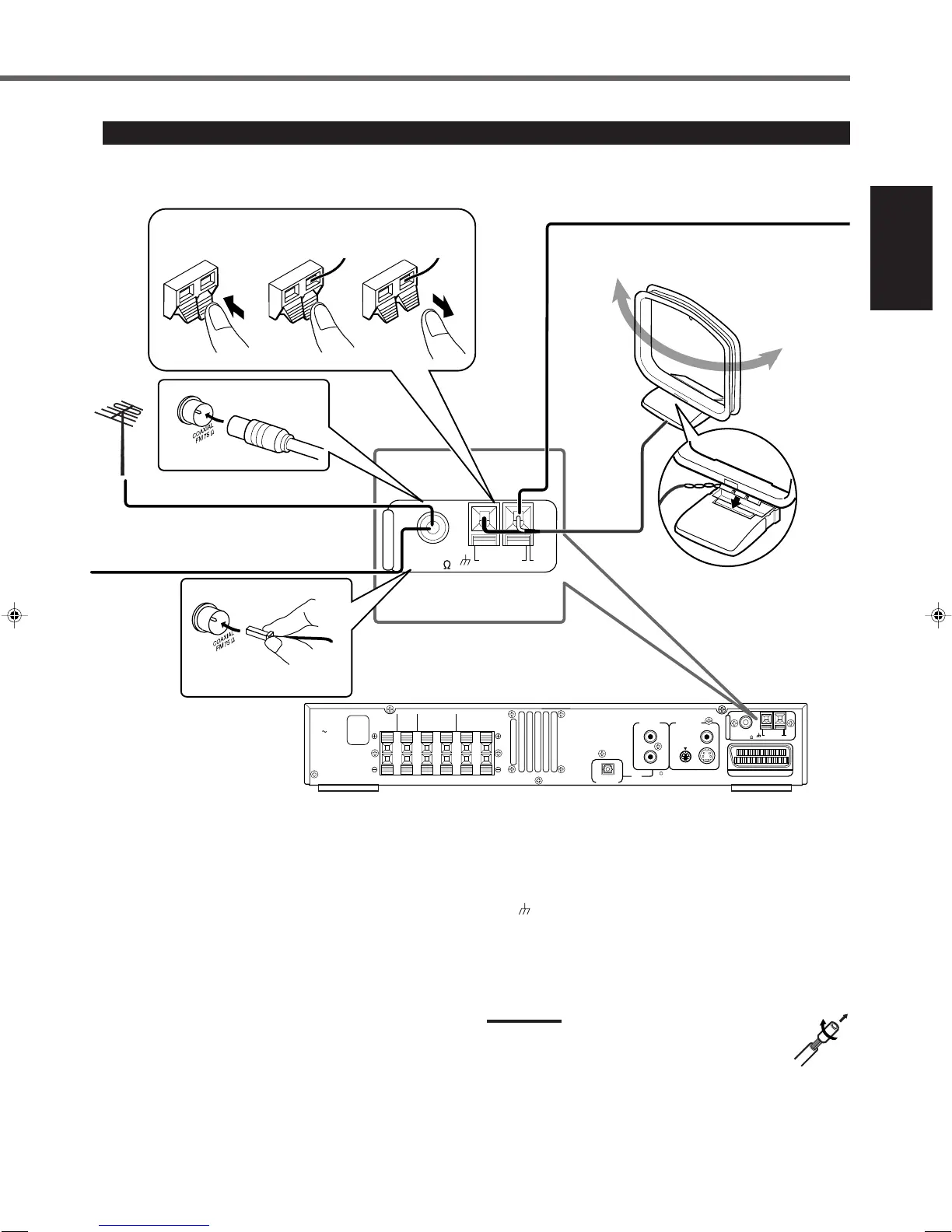

Connexion des antennes FM et AM
Antenne FM (fournie)
Si la réception FM est mauvaise, connectez
une antenne FM extérieure (non fournie).
Connexion de l’antenne cadre AM
Connectez l’antenne-cadre AM fournie aux prises AM LOOP.
Connectez le cordon blanc à la prise AM EXT et le cordon noir à la
prise .
Tournez l’antenne cadre jusqu’à ce que vous obteniez la meilleure
réception possible.
• Si la réception est mauvaise, connectez un fil extérieur recouvert
de vinyle à la prise AM EXT. (Laissez l’antenne-cadre AM
connectée.)
Remarque:
Si le fil de l’antenne-cadre AM est recouvert de vinyle,
retirez le vinyle en le tordant de la façon montrée sur
l’illustration.
Insérez les languettes du cadre
dans les fentes de la base pour
assembler l’antenne-cadre AM.
Si la réception AM est mauvaise, connectez un fil
recouvert de vinyle (non fourni).
Antenne-cadre AM
(fournie)
Connexion de l’antenne FM
Connectez provisoirement l’antenne FM fournie à la prise
COAXIAL FM 75 Ω.
Étendez l’antenne FM fournie horizontalement.
• Si la réception est mauvaise, connectez une antenne extérieure
(IEC ou DIN45325.) Avant d’attacher un câble coaxial de 75 Ω
(avec un connecteur de type standard), déconnectez l’antenne FM
fournie.
Appareil central
FR01-09TH-A35[E].pm6 03.2.20, 4:55 PM5
