ECO-DRAIN 16 COECO-DRAIN 21, 21 PLUS
Installation Installation
Installation Installatie

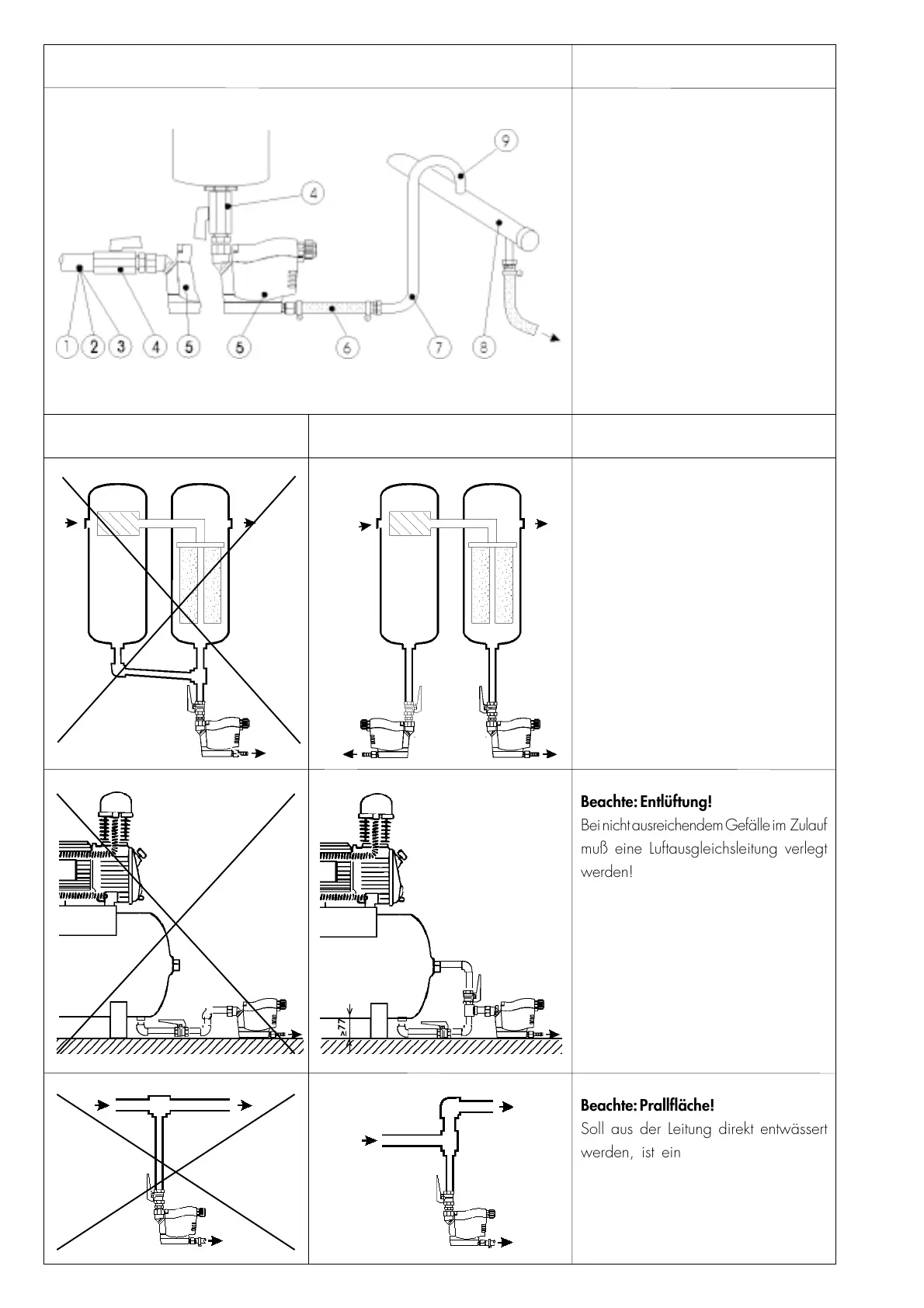

1. Zulaufrohr mind. G½ !
2. Kein Filter oder Sieb im Zulauf!
3. Gefälle im Zulauf >1% !
4. Nur Kugelventile verwenden!
5. Betriebsdruck: min. 0,8 bar
max. 16 bar
6. Kurzer Druckschlauch!
7. Pro Meter Steigung in der Ablauf-
leitung erhöht sich der erforderliche
Mindestdruck um 0,1 bar!
Ablaufleitung max. 5 m steigend!
8. Sammelleitung mind. G½ mit 1%
Gefälle verlegen!
9. Ablaufleitung von oben in Sammel-
leitung führen.
deutsch
Beachte: Druckdifferenzen!
Jede Kondensatanfallstelle muß separat
entwässert werden!
falsch wrong
incorrect onjuist
richtig correct
correct juist
123456789012345678901234567890
1
2345678901234567890123456789
0
123456789012345678901234567890
12345678901234567890123456789012
1
234567890123456789012345678901
2
12345678901234567890123456789012
>77
<
<
Beachte: Entlüftung!
Bei nicht ausreichendem Gefälle im Zulauf
muß eine Luftausgleichsleitung verlegt
werden!
Beachte: Prallfläche!
Soll aus der Leitung direkt entwässert
werden, ist eine Umlenkung des Luft-
stromes sinnvoll!
