ECO-DRAIN 16 COECO-DRAIN 21, 21 PLUS

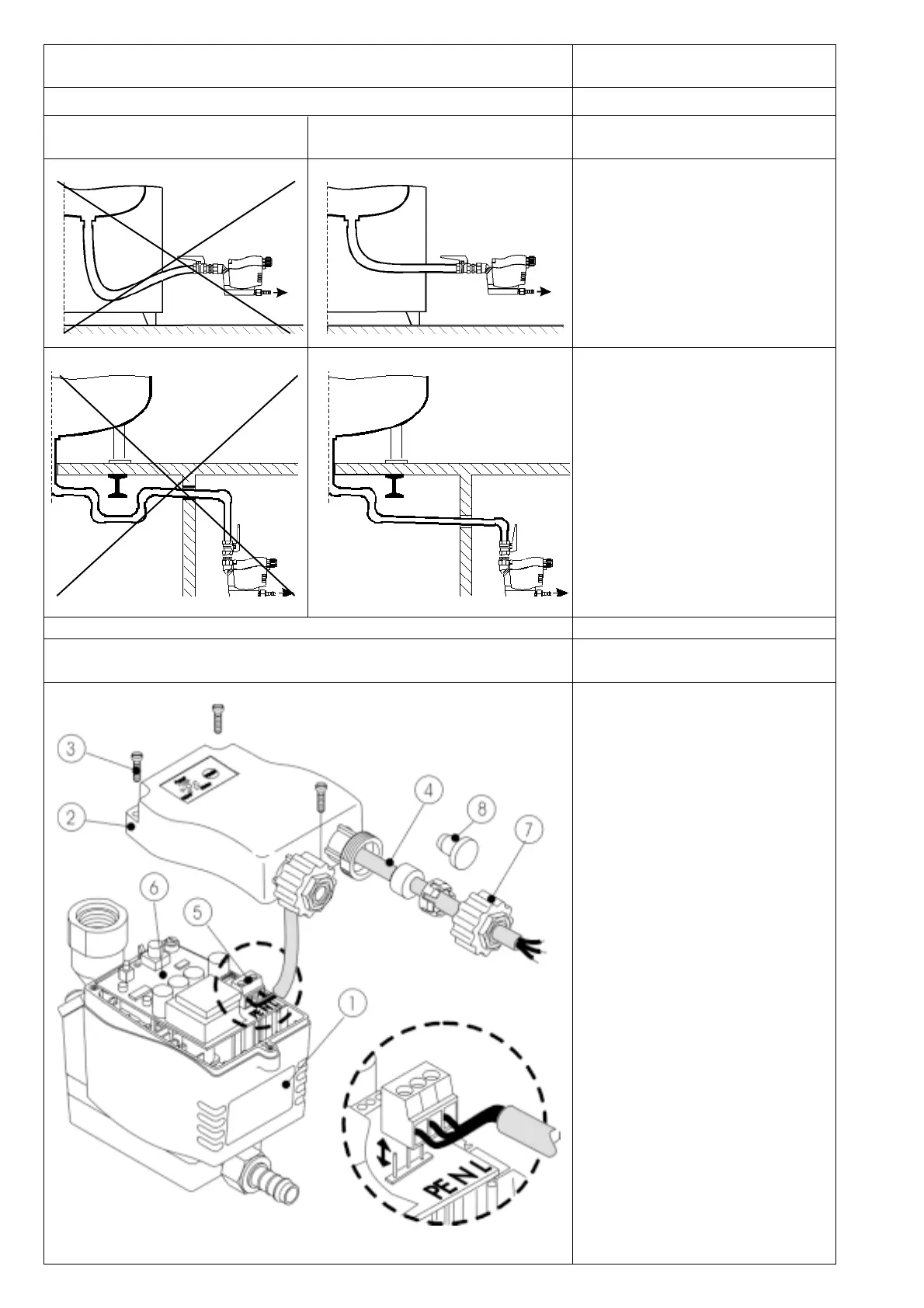

Beachte: kontinuierliches Gefälle!
Wird ein Druckschlauch als Zulauf ver-
wendet, kein Wassersack!
Beachte: kontinuierliches Gefälle!
Bei Verrohrung der Zulaufleitung kein
Wassersack!
Installation Installation
Installation Installatie
deutsch
falsch wrong
incorrect onjuist
Elektrische Installation Electrical installation
Installation électrique Elektrische installatie
deutsch
ECO-DRAIN 21
Vor Elektroinstallation beachten:
Zulässige Netzspannung auf Typen-
schild (1) ablesen und unbedingt ein-
halten!
Installationsarbeiten gemäß VDE
0100 ausführen.
Klemmenbelegung beachten!
Schrauben (3) lösen und Gehäuse-
haube(2) abnehmen
Kabelverschraubung (7) lösen, Dichtstop-
fen (8) entfernen und 3-adriges Kabel für
Spannungsversorgung (4) durchführen
Kabel an Klemmenstecker (5) anschlie-
ßen (Klemmenstecker ist abziehbar)
Klemmenbelegung
L = Außenleiter (schwarz)
N = Neutralleiter (blau)
PE = Schutzleiter (grüngelb)
Klemmenstecker (5) auf Platine (6) auf-
stecken.
Kabel (4) straffen und Kabelverschrau-
bung (7) festschrauben
Gehäusehaube mit Schrauben (3) be-
festigen
richtig correct
correct juist
