Nr. Bezeichnung Anzahl
1
Schraube M6X25 des unteren
Abziehstabes
2
2
Schraube M6X20 des oberen
Abziehstabes
4
3 Motor 1
4 Motorfuß 1
5 Obere Abziehstäbe 2
6 Antriebswelle 1
7 Getriebedeckel 1
8 O-Ring 1
9 3. Stufe des Planetengetriebes 1
10 O-Ring 1
11 Hohlrad des Planetengetriebes 1
Nr. Bezeichnung Anzahl
12 Distanzscheibe des Getriebes 1
13 2. Stufe des Planetengetriebes 1
14 1. Stufe des Planetengetriebes 1
15 Lager 1
16 Getriebegehäuse 1
17
Unterlegscheibe des Kupplun-
gshebels
3
18
Aufnahme des Kupplungshe-
bels
1
19 Stifte des Kupplungshebels 3
20
Aufnahmedeckel des Kupplun-
gshebels
1
Nr. Bezeichnung Anzahl
21 Schraube M4X10 3
22
Schraube mit Unterlegscheibe
M4X8
1
23 Kupplungshebel 1
24 Feder 6
25 Unterer Abziehstab 1
26 Trommel 1
27 Gleitlager 2
28 Simmering 2
29 Bremsanlage 1
30 Stahlseil/synthetisches Seil 1
31 Gabelhaken mit Sicherung 1
Nr. Bezeichnung Anzahl
32 Hakengurt 1
35 Schraube M8X20 2
36
Seilführung (Rollen-/Gleit-
führung)
1
37 Unterlegscheibe 6
38 Federring 6
39 Mutter M8 2
40 Montageplatte 1
41 Schraube M8X25 4
43 Relais 1
44
Kabelgebundene Fernbedie-
nung
1
45 Motor- und Relaisabdeckung 1

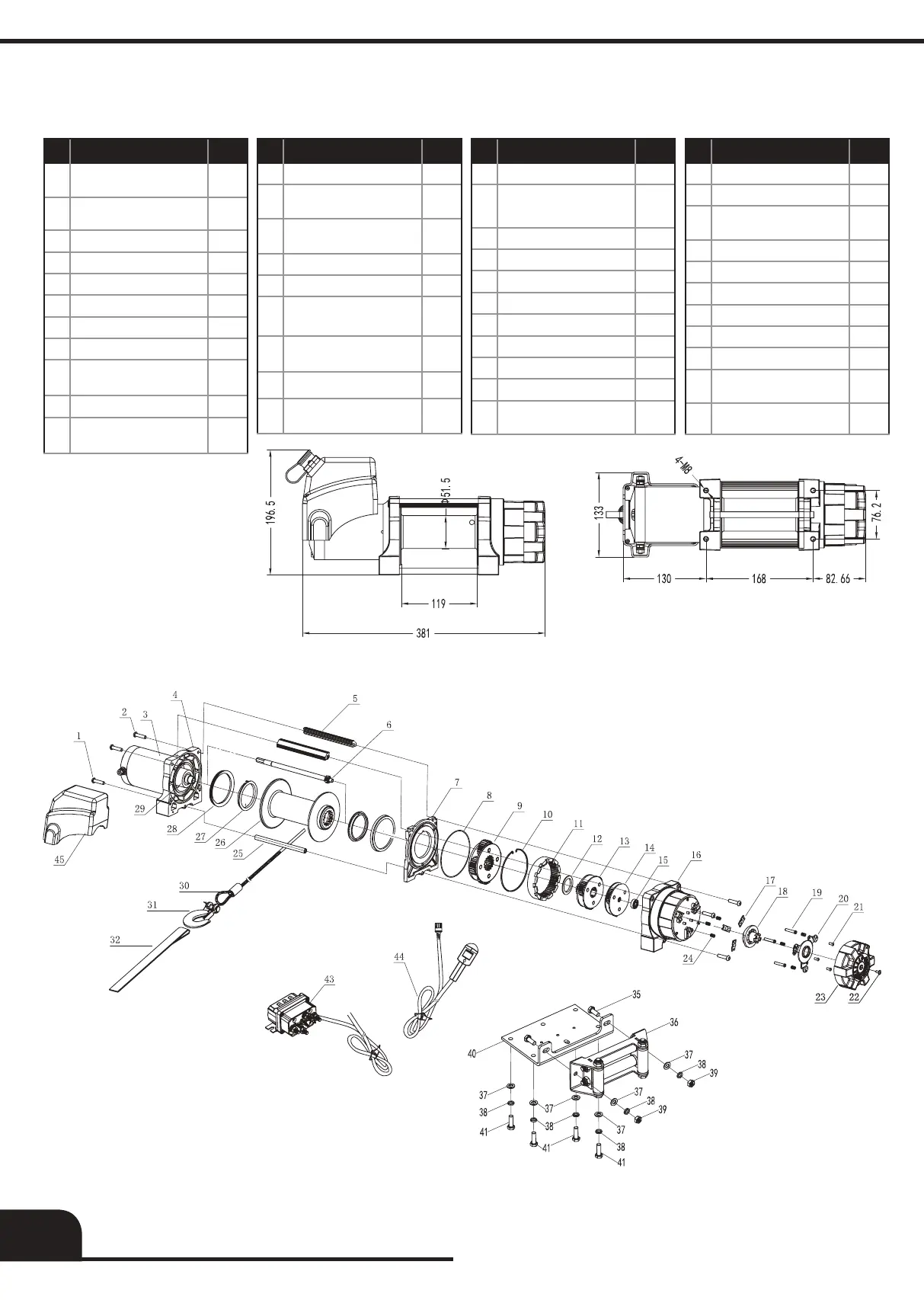

TECHNISCHE ZEICHNUNGEN UND SCHEMATA - 6000
ERSATZTEILLISTE - 6000
kangaroowinch.eu
14
