15
Nr. Bezeichnung Anzahl
1 Motor 1
2 Konusschraube M4x8 2
3 Federring 2
4 Inbusschraube M8x25 4
5 Federring 2
6 Federring 4
7 Relaiskasten 1
8 Halterung des Relaiskastens 1
9 Halterung des Relaiskastens 1
10 Schraube 4x16 4
11 Spannfuß des Motors 1
12 Simmering 2
13 Gleitlager 2
14 Bremsanlage 1
Nr. Bezeichnung Anzahl
15 Abziehstab 2
16 Inbusschraube M4x16 10
17 Antriebswelle 1
18 Spannfuß des Getriebes 1
19 Dichtung 1
20 Hohlrad des Planetengetriebes 1
21 3. Stufe des Getriebes 1
22 Distanzscheibe, klein 1
23 Distanzscheibe, groß 1
24 O-Ring 1
25 Kupplungshebel 1
26
Aufnahme des Kupplungshe-
bels
1
27 Inbusschraube M4x16 1
28 Kupplungsfeder 1
Nr. Bezeichnung Anzahl
29 Kupplungsbolzen 1
30 O-Ring 1
31 Schraube M6x10 1
32 Schraube M5x16 8
33 Federring 8
34 Getriebegehäuse 1
35 Lager 1
36
Zahnscheibe der 1. Getrie-
bestufe
1
37 1. Stufe des Getriebes 1
38 2. Stufe des Getriebes 1
39 Kupplungsring 1
40 Speisekabel 2
41
Fernbedienung für Funksteu-
erung
1
Nr. Bezeichnung Anzahl
42 Hakengurt 1
43 Federring 4
44 Schraube M10x25 4
45 Unterlegscheibe 4
46 Mutter M10 4
47 Gabelhaken mit Sicherung 1
48 Trommel 1
49 Unterlegscheibe 2
50 Federring 2
51
Seilführung (Rollen-/Gleit-
führung)
1
52 Mutter 2
53 Schraube M12x25 2
54 Stahlseil/synthetisches Seil 1
55
Kabelgebundene Fernbedie-
nung
1
530
254
160
220
114 160
114
224
190
4-M10
530
254
160
220
114 160
114
224
190
4-M10

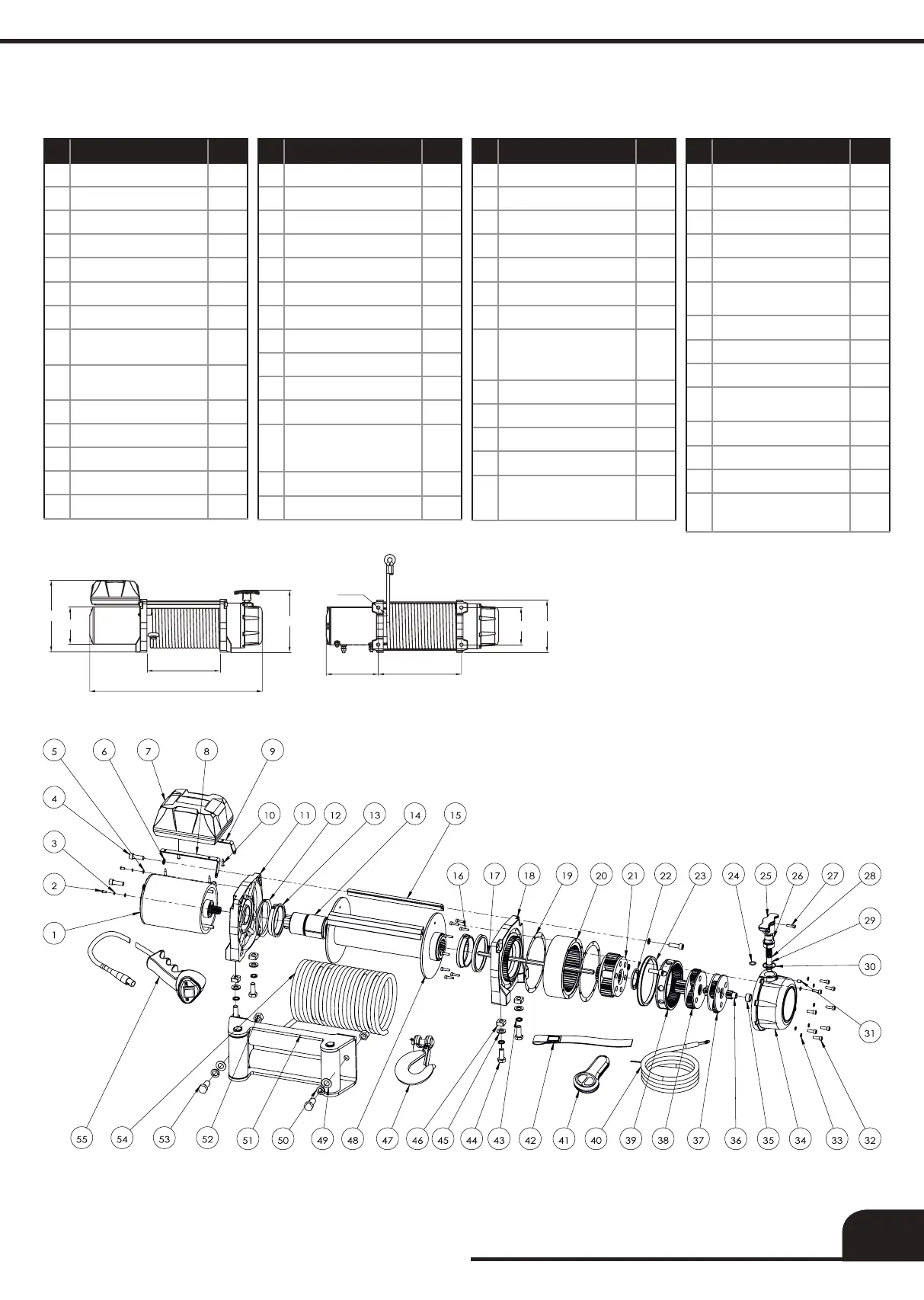

TECHNISCHE ZEICHNUNGEN UND SCHEMATA - 12000PS
ERSATZTEILLISTE - 12000PS
