kangaroowinch.eu

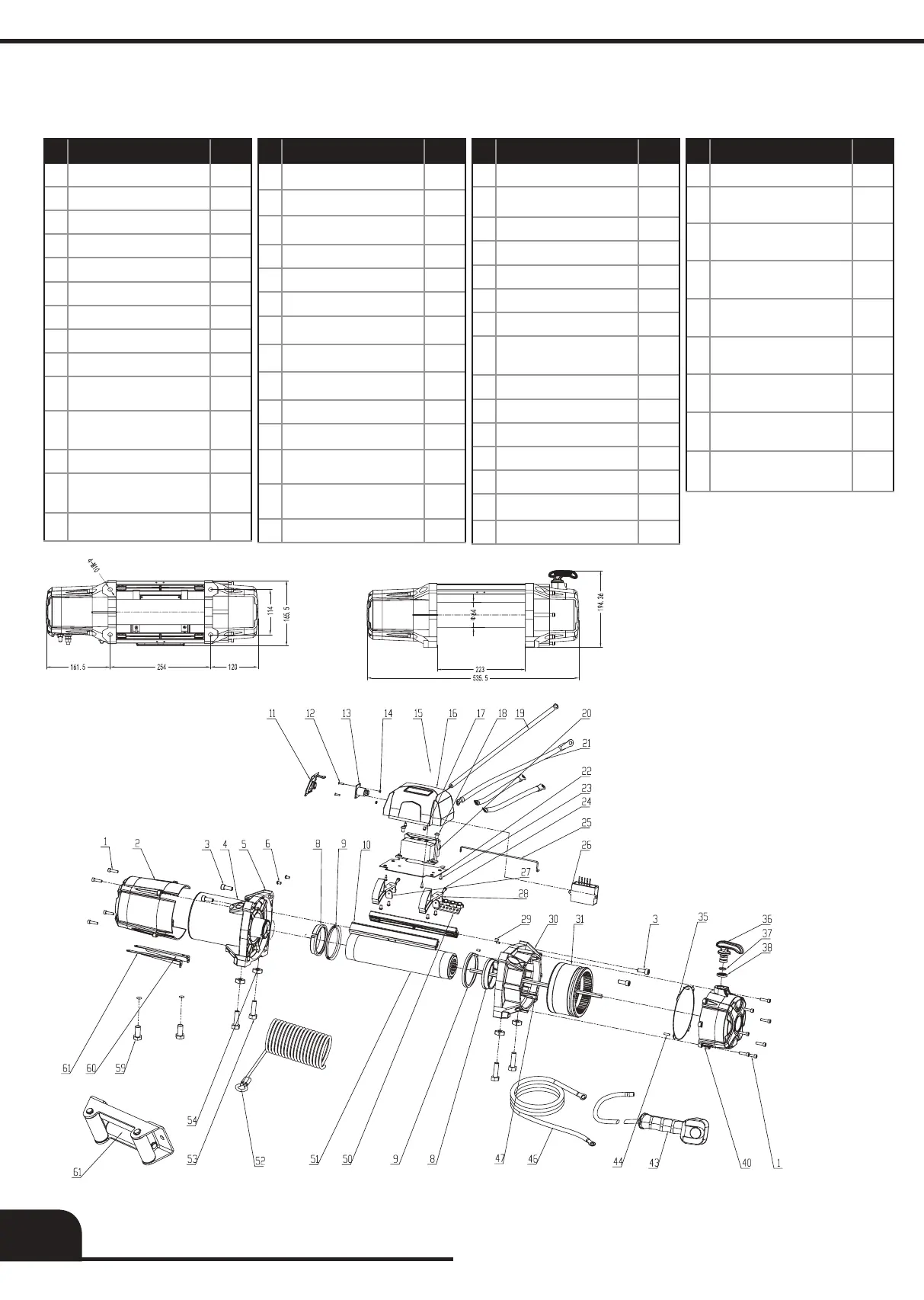

TECHNISCHE ZEICHNUNGEN UND SCHEMATA - 12000 XT-HD
ERSATZTEILLISTE - 12000 XT-HD
Nr. Bezeichnung Anzahl.
1 Inbusschraube M5x20 11
2 Motorgehäuse 1
3 Schraube des Abziehstabs 4
4 Motoranlage 1
5 Spannfuß des Motors 1
6 Schrauben M5X8 6
8 Gleitlager 2
9 Simmering 2
10 Abziehstab 2
11
Abdeckkappe der Steckdose der
Fernbedienung
1
12
Schraube der Steckdose der
Fernbedienung
2
13 Steckdose der Fernbedienung 1
14
Muttern der Steckdose der
Fernbedienung
2
15 Relaiskasten, komplett 1
Nr. Bezeichnung Anzahl.
16 Oberer Teil des Relaiskastens 1
17 Schrauben des Relaiskastens 2
18 Schrauben des Relaiskastens 2
19 Kabel Motor-Relais 1
20 Verbund-Relais 1
21 Kabel Motor-Relais 3
22 Aufnahme des Relaiskastens 1
23 Schrauben des Relaiskastens 4
24 Schrauben des Relaiskastens 2
25 Speisekabel 1
26 Empfänger der Funksteuerung 1
27
Montageset des Kastens über
der Trommel
2
28
Montageset des Kastens über
der Trommel
2
29 Stift 4X8 4
Nr. Bezeichnung Anzahl.
30 Spannfuß des Getriebes 1
31 Hohlrad des Planetengetriebes 1
35 Dichtung 1
36 Kupplungshebelset 1
37 Kupplungshebelset 1
38 Kupplungshebelset 1
40 Getriebegehäuse 1
43
Fernbedienung, funkgesteuert
und kabelgebunden
1
44 Stift M4X14 2
46 Speisekabel 1
47 Antriebswelle 1
50 Seilspannschraube 2
51 Trommel 1
52 Stahlseil/synthetisches Seil 1
53 Montageschrauben 4
Nr. Bezeichnung Anzahl.
54 Montagemuttern 4
55
Montageschrauben der
Seilführung
56
Montageset des Kastens über
dem Motor
57
Montageset des Kastens über
dem Motor
58
Seilführung (Rollen-/Gleit-
führung)
59
Śruby montażowe
prowadnicy liny
2
60
Zestaw montażowy skrzynki nad
silnikiem
1
61
Zestaw montażowy skrzynki nad
silnikiem
1
62
Prowadnica liny (rolkowa/
ślizgowa)
1
