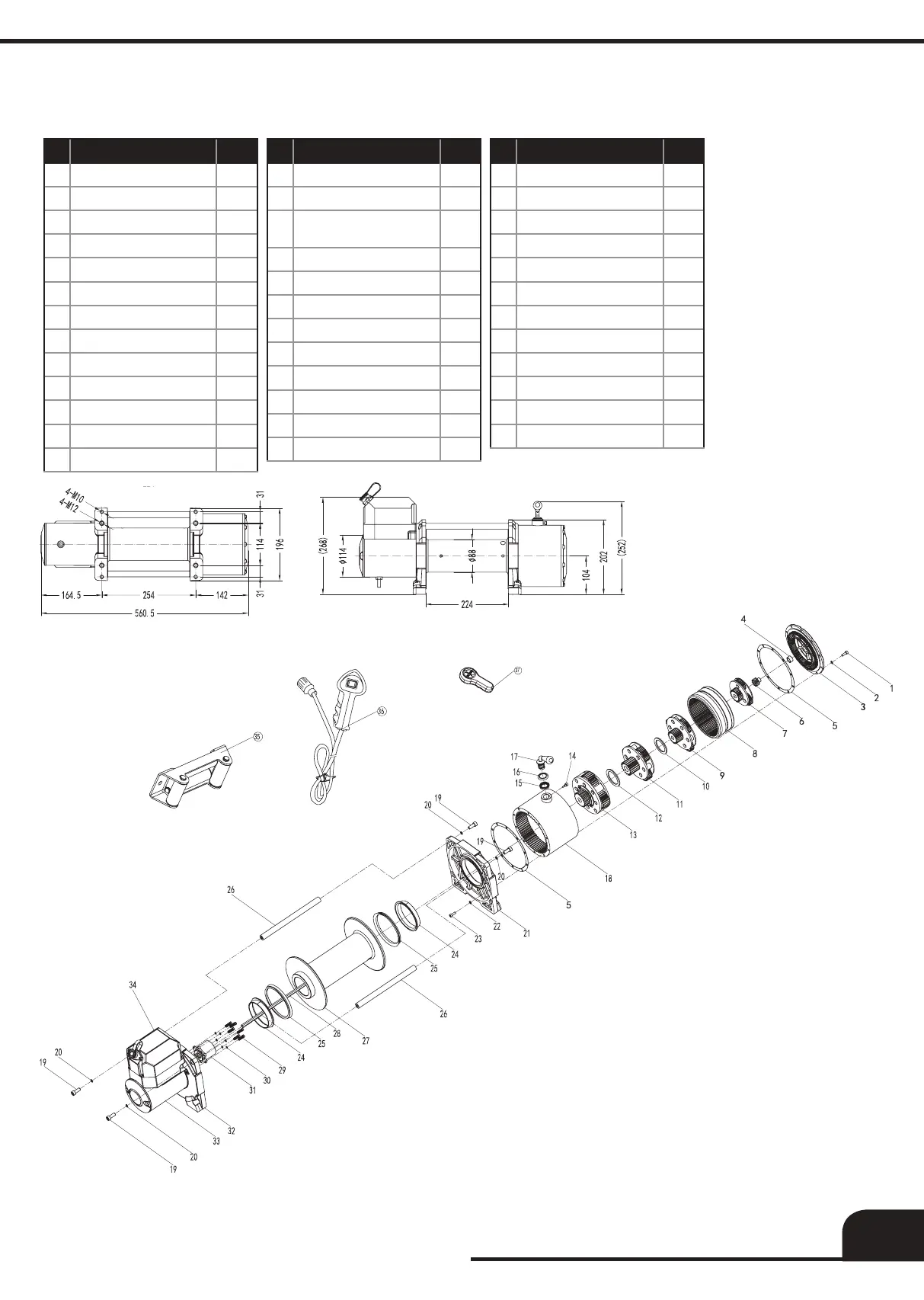

TECHNISCHE ZEICHNUNGEN UND SCHEMATA - 20000
ERSATZTEILLISTE - 20000
Nr. Bezeichnung Anzahl
1 Inbusschraube M5x16 10
2 Federring 10
3 Getriebedeckel 1
4 Lager 1
5 Dichtung 2
6 Zahnstange der 1. Getriebestufe 1
7 1. Stufe des Planetengetriebes 1
8 Hohlrad des Planetengetriebes 1
9 2. Stufe des Getriebes 1
10 Distanzscheibe 1
11 3. Stufe des Planetengetriebes 1
12 Distanzscheibe 1
13 4. Stufe des Planetengetriebes 1
Nr. Bezeichnung Anzahl
14 Schraube des Kupplungshebels 1
15 Dichtung 1
16
Abdeckung des Kupplungsbol-
zens
1
17 Kupplungshebel 1
18 Getriebegehäuse 1
19 Inbusschraube M8X25 4
20 Federring 4
21 Spannfuß des Getriebes 1
22 Inbusschraube M5x16 10
23 Federring 10
24 Gleitlager 2
25 Simmering 2
Nr. Bezeichnung Anzahl
26 Abziehstab 2
27 Trommel 1
28 Antriebswelle 1
29 Inbusschraube M4X16 6
30 Federring 6
31 Bremsanlage 1
32 Spannfuß des Motors 1
33 Motor 1
34 Relaiskasten 1
35 Rollenführung des Seils 1
36 Kabelgebundene Fernbedienung 1
37 Funksteuerung 1
kangaroowinch.eu
17
