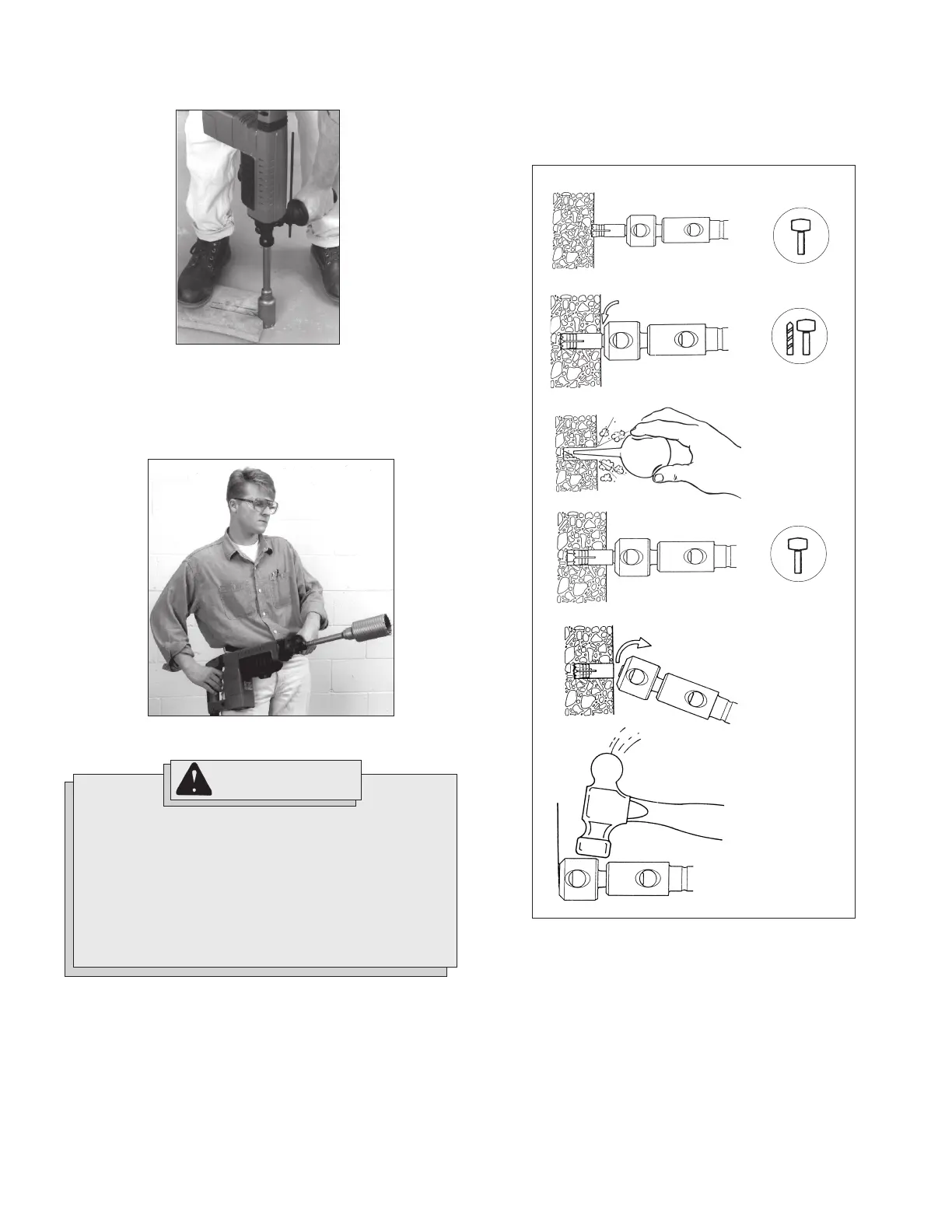

Pose des pièces d’ancrage à autoforage (Fig. 11 - 16)
AVERTISSEMENT!
Afin de réduire le risque de blessures corporelles et de
dommage à i’outil ou à la surface de travail :
• Utilisez toujours le mode de percussion seulement,
pour la pose des pièces d’ancrage. N’employez jamais
le mode de percussion avec rotation pour ce travail.
• Ne passez jamais du mode de percussion au mode de
percussion avec rotation avant que la pièce d’ancrage
ne soit parfaitement fixée et que le mandrin à pièce
d’ancrage dentelée ne soit retiré de la pièce d’ancrage.
3,2mm (1/8")
Fig. 10
N.B. Pour les trous plus profonds, retirez le carottier du trou, brisez et
enlevez la carotte. Reprenez le perçage.
Fig. 12
Fig. 14
Fig. 11
Fig. 13
Fig. 16
Fig. 15
(No de Cat. 845S)
Le marteau rotatif 845S sont pourvus d’une commande d’arrêt de rota-
tion. Cette caractéristique est utile pour la pose des pièces d’ancrage
autoforeuses jusqu’à 16mm (5/8"). Les pièces d’ancrage dentelées
exigent l’emploi d’un adaptateur conique de type B.
N.B Si une goupille de centrage et une plaque de guidage ne sont
pas disponibles, utilisez un gabarit ou une planche encochée pour
commencer à percer (Fig. 9).
5. Lorsque le trou atteint la profondeur des dents du carottier, retirez la
goupille de centrage et la plaque de guidage. Continuez ensuite à
driller.
6. Pour remplacer le carottier, pointez l’outi vers le haut en l’écartant de
vous, tel qu’indiqué, et faites-te tourner un moment à vide pour
desserrer le carottier de l’adaptateur (Fig. 10).
Fig. 9
