58 Svenska
Tryckkontakt
Tryckkontakten kopplar från högtryckspumpen när av-
dragsspaken på spolhandtaget släpps och högtrycks-
strålen stoppas.
Om man rör avdragsspaken kopplas pumpen till igen.
Maskinbeskrivning
Maskinöversikt
1 Navkapsel
2 Munstyckshållare
3 Glidmedar
4 Typskylt
5 Munstyckshållare för trefunktionsmunstycke
6 Transporthållare för ytrengörare
7 Upplåsning skjutbygel
8 Skjutbygel, nedtill (inskjuten)
9 Skjutbygel, upptill (utdragen)
10 Högtrycksmunstycke
11 Markering av högtrycksmunstycke
12 Strålrör EASY!Lock
13 Spolhandtag EASY!Force
14 Säkerhetsspärr
15 Avdragsspak
16 Säkringsarm
17 Högtrycksslang EASY!Lock
18 Slangvagn
19 Kabelhållare
20 Strålrörshållare utan spännanordning
21 Gummiband (inte hos maskiner med slangtrumma)
22 Munstyckshållare för rotormunstycke (rotormun-
stycke endast vid varianten Plus i leveransens om-
fattning)
23 Strålrörshållare med spännanordning för transport
24 Maskinens strömbrytare
25 Handtag
26 Högtrycksanslutning EASY!Lock
27 Handtag
28 Vattenanslutning
29 Rengöringsmedel-sugslang med filter och rengö-
ringsmedelsdosering
30 Sil
31 Slangnippel
32 Kopplingsmutter
33 Vev
34 Slangtrumma
Färgmärkning
Manövreringselement för rengöringsprocessen är
gula.
Manövreringselement för underhåll och service är
ljusgrå.
Montering
Fästa navkapslar
Fästa navkapslarna.

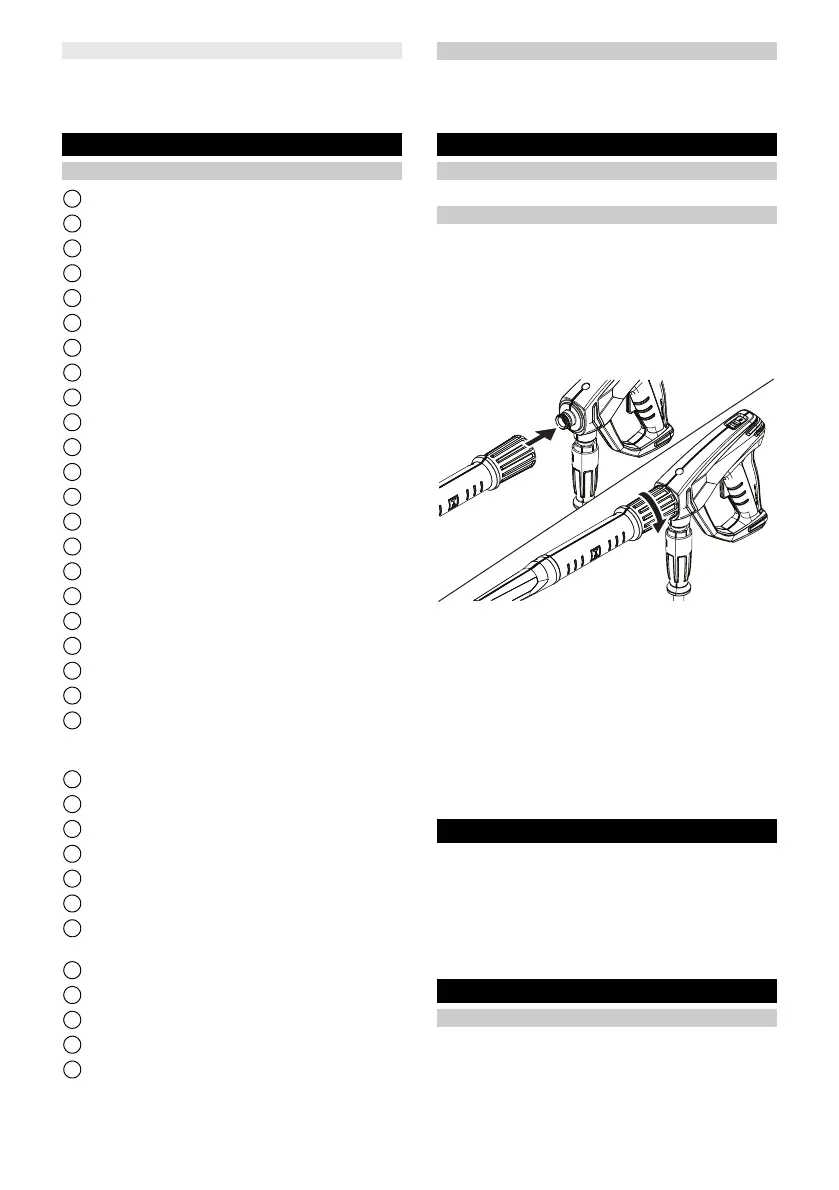

Montera tillbehör
Hänvisning
EASY!Lock-systemet kopplar samman komponenter
snabbt och säkert via en snabbgänga med bara en vrid-
ning.
1. Fäst högtrycksmunstycket med markeringen uppåt
på strålröret.
2. Dra åt högtrycksmunstycket för hand (EASY!Lock).
3. Anslut strålröret till spolhandtaget och dra åt för
hand (EASY!Lock).
4. Lossa skjutbygelns upplåsning.
5. Dra ut skjutbygeln till ändläget.
På maskiner utan slangtrumma:
6. Anslut högtrycksslangen till spolhandtaget och ma-
skinens högtrycksanslutning och dra åt för hand
(EASY!Lock).
På maskiner med slangtrumma:
7. Lägg högtrycksslangen sträckt på golvet.
8. Sätt i veven i slangtrumman och haka i.
9. Vrid veven medurs och linda upp högtrycksslangen
på slangtrumman i jämna lager.
10. Anslut högtrycksslangen till spolhandtaget och dra
åt för hand (EASY!Lock).
Elanslutning
FARA
Separation av nät saknas
Risk för skador på grund av elektrisk stöt
Anslut maskinen till elnätet med en kontakt. Det är för-
bjudet med en anslutning till elnätet som inte går att bry-
ta. Kontakten syftar till bryta anslutningen till nätet.
1. Linda upp nätkabeln och lägg den på golvet.
2. Sätt in nätkontakten i uttaget.
Vattenanslutning
Anslutning till en vattenledning
몇 VARNING
Returflöde av smutsigt vatten till drickvattennätet
Hälsofara
Följ föreskrifterna från vattenverket.
Enligt gällande föreskrifter får maskinen aldrig drivas ut-
an systemseparerare på drickvattennätet. Använd en
