3

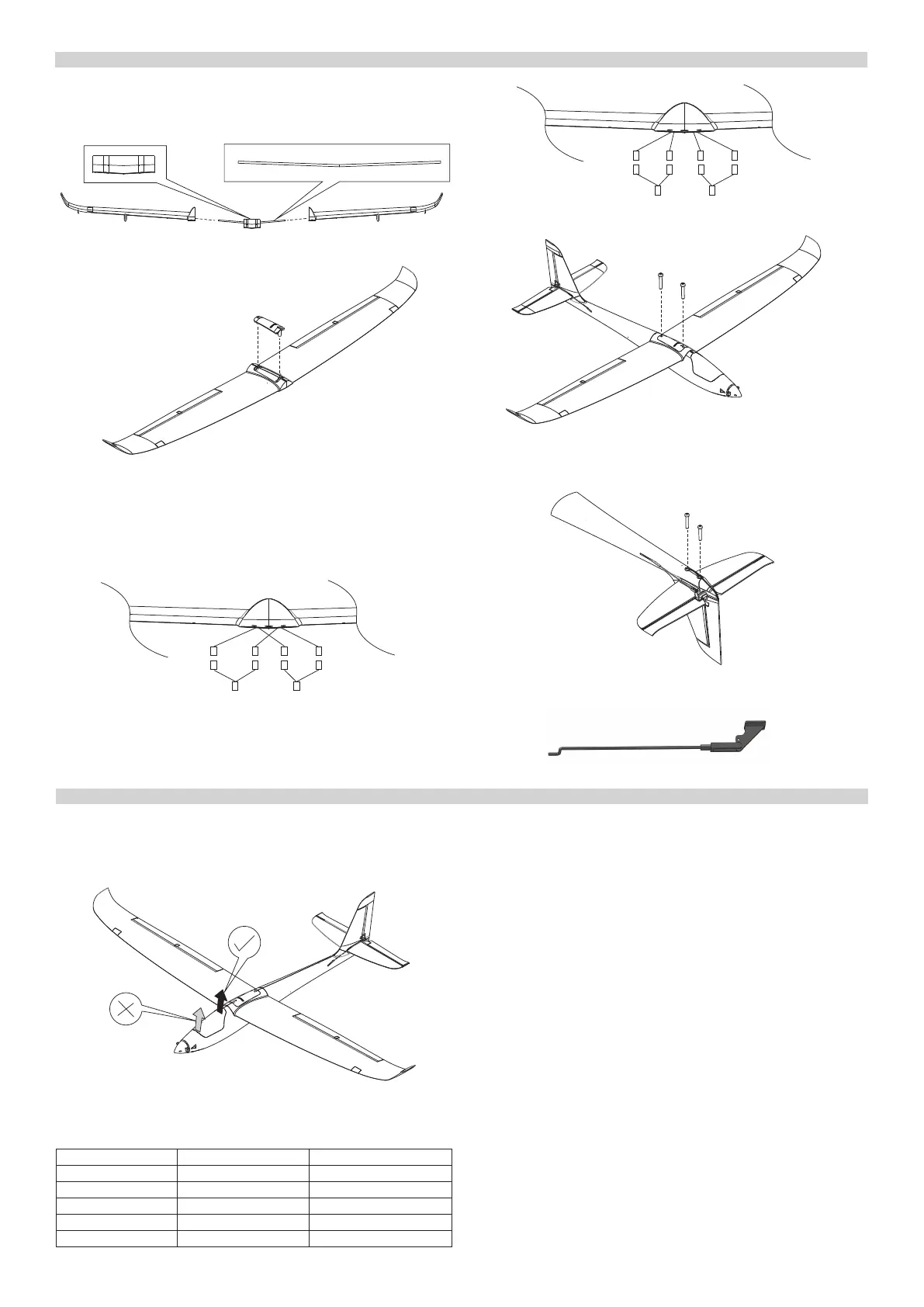

DOKONČENIE MODELA
Krídlo
1. Pripravte si drôtovú spojku krídla (všimnite si “V” tvaru určujúceho vzopä-
tie krídla) s nasunutým plastovým adaptérom a nasuňte na ňu obe polo-
vice krídla.
2. Obe polovice krídla zaistite zasunutím spojovacej dosky krídla.
3. Káble serv a LED svetiel prepojte pomocou dodávaných Y-káblov:
A. RC súprava s jedným kanálom pre krídelká (T8FB z RTF setu apod.):
Na jeden Y-kábel pripojte obe serva krídeliek (označené zástavkou “Aile”)
a na druhý oba káble LED svetiel (zástavka “LED”). Y-kábel krídielok príde
zapojiť do kanála krídielok (CH1 v prípade T8FB), Y-kábel LED svetiel do
ktoréhokoľvek voľného kanála prijímača (svetlá sú z prijímača len napája-
né, nie sú diaľkovo ovládané).
B. RC súprava s krídelkami ovládanými 2 kanálmi: Na Y-káble pripojte
vždy jedno servo krídeliek a LED svetlo a káble zapojte do kanálov pre
ľavé a pravé krídelko na prijímači (typicky kanál 1 a kanál 5 alebo 6; záleží
na type a nastavení RC súpravy - riaďte sa podľa návodu na obsluhu vašej
RC súpravy).
4. Krídlo upevnite k trupu dodávanými skrutkami 2,5x15 mm.
Chvostové plochy
1. Zostavte zvislú a vodorovnú chvostovú plochu a upevnite ich k trupu
skrutkami 2,5x15 mm podľa obrázku.
2. Vidličky na tiahlach smerovky a výškovky upevnite do vonkajších otvorov
na pákach smerovky a výškovky.
INŠTALÁCIA RC SÚPRAVY
Teraz zostáva upevniť a zapojiť prijímač, servá a elektronický regulátor otá-
čok.
1. Snímte kryt kabíny zdvihnutím jeho zadnej časti pridržiavanie na mieste
magnetom.
2. Podľa návoda na obsluhu vašej RC súpravy zapojte káble serv, regulátora
otáčok a LED svetiel do prijímača - tabuľka ukazuje zapojenie prijímača pri
použití RC súpravy T8FB dodávané v RTF sete:
Označenie kábla Funkcia Kanál prijímača (T8FB)
AILE Krídelká CH1
ELEV Výškovka CH2
ESC Plyn CH3
RUDD Smerovka CH4
LED LED svetlá CH5
3. Prijímač vložte do priestoru pod krídlom a upevnite k trupu napr. Kúskom
samolepiaceho suchého zipsu.
4. Pohonný akumulátor budete vkladať do priestoru kabíny; upevňuje sa
pomocou pásky suchého zipsu upevnenej k preglejkovému lôžku akumu-
látora - s tým počkajte až na kontrolu polohy ťažiska popísanú v nasledu-
júcej kapitole.
POZOR: Vždy najskôr zapínajte vysielač a až potom pripájajte pohon-
ný akumulátor. Od tejto chvíle vždy s modelom zaobchádzajte tak, ako
keby sa mohli motor a vrtuľa kedykoľvek roztočiť!
AILE
Krídelko1 + LED
LED
Krídelko2 + LED
AILELED
2.5x15 mm
2.5x15 mm
AILE
Krídelká (CH1)
LED
LED (CH5-8)
