10

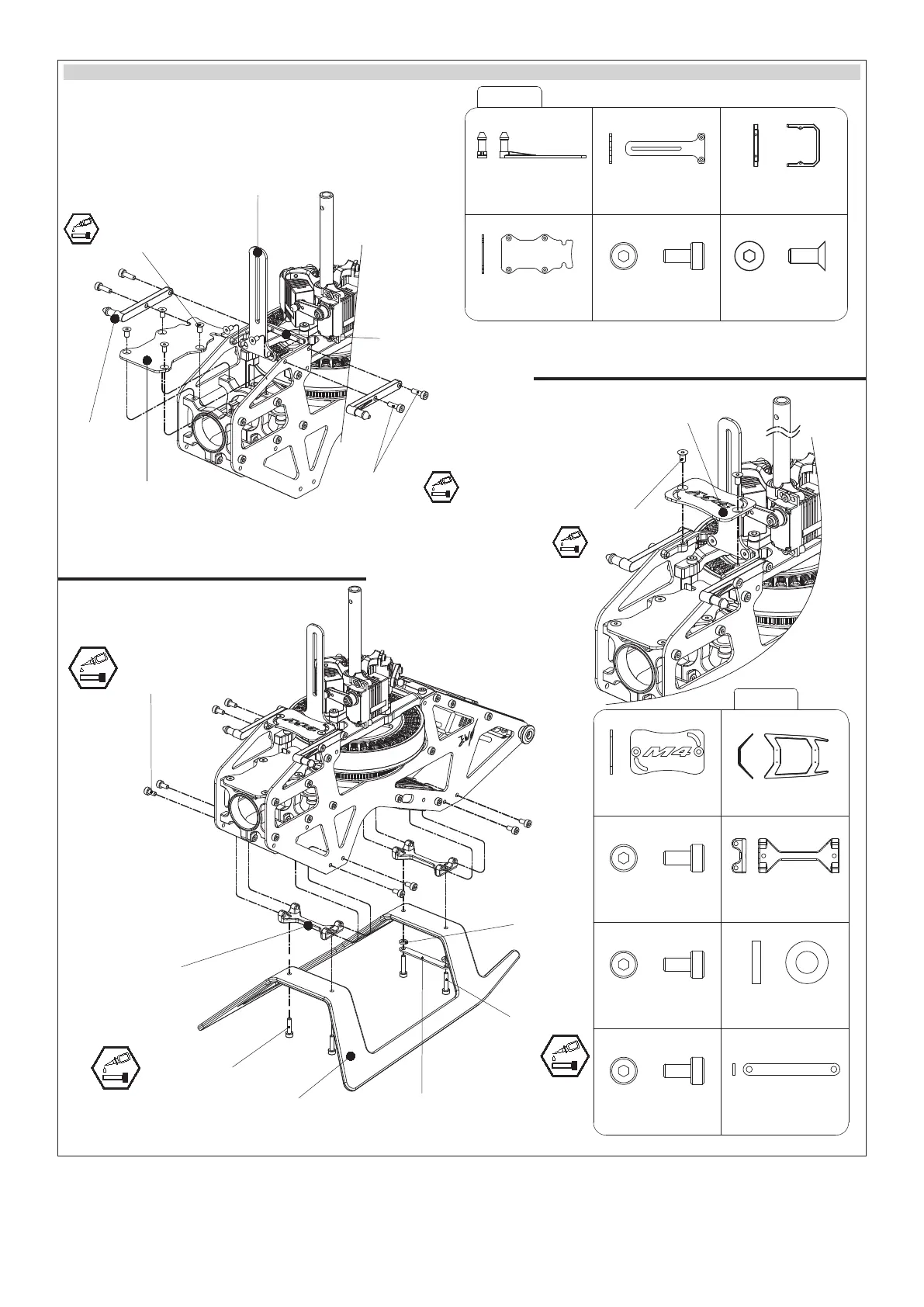

2-5 Landing gear and ight controller mount assembly/ Montage des Landegestells und der Steuereinheit
Socket cap screw
Imbusový šroub
Inbusschraube
M2.5x8mm (x4)
M4X-205
Canopy Mounting Post (x2)
Sloupek kabiny (2x)
Kabinen Stütze (2x)
Swashplate Guidance Plate (x1)
Vodící lišta desky cykliky (1x)
Taumelscheibenführung (1x)
Swashplate Guidance Mount (x1)
Držák vodící lišty desky cykliky (1x)
Halter der Taumelscheibenführung (1x)
Flight Control Mounting Plate (x1)
Lože řídící jednotky (1x)
Befestigung der Steuereinheit (1x)
Socket cap screw
Imbusový šroub
Inbusschraube
M2.5x8mm (x4)
Countersunk head hex socket screw
Imbusový šroub zápustný
Senk-Inbusschraube
M2.5x5mm (x8)
Canopy Mounting
Post (x2)
Sloupek kabiny (2x)
Kabinen Stütze (2x)
Flight Control Mounting Plate (x1)
Lože řídící jednotky (1x)
Befestigung der Steuereinheit (1x)
Countersunk head hexagon
socket screw
Imbusový šroub zápustný
Senk-Inbusschraube
M2.5x5mm (x6)
Swashplate Guidance Mount (x1)
Držák vodící lišty desky cykliky (1x)
Halter der Taumelscheibenführung (1x)
Swashplate Guidance Plate (x1)
Vodící lišta desky cykliky (1x)
Taumelscheibenführung (1x)
Receiver Mounting Plate(x1)
Držák pro přijímač )1x)
Halter für den Empfänger (1x)
Countersunk head hexagon
socket screw
Imbusový šroub zápustný
Senk-Inbusschraube
M2.5x5mm (x2)
Socket cap screw
Imbusový šroub
Inbusschraube
M2.5x5mm (x8)
Attach the landing skid mount to the side
frame before installing the landing gear.
Držák podvozku upevněte k bočnicím tru-
pu před montáží podvozku.
Befestigen Sie die Landegestellhalterung
an den Rumpfseiten, bevor Sie das Lande-
gestell montieren.
Landing Skid Mount set (x2)
Sada držáku podvozku (2x)
Set Landegestellhalterung (2x)
Landing gear (x1)
Podvozek (1x)
Landegestell (1x)
Socket cap screw
Imbusový šroub
Inbusschraube
M2.5x10mm (x2)
Socket cap screw
Imbusový šroub
Inbusschraube
M2.5x12mm (x2)
Canopy support brace (x1)
Příčka držáku kabiny (1x)
Trennwand der Kabinenhalterung (1x)
M4X-205
Receiver Mounting Plate(x1)
Držák pro přijímač )1x)
Halter für den Empfänger (1x)
Socket cap screw
Imbusový šroub
Inbusschraube
M2.5x5mm (x8)
Landing gear (x1)
Podvozek (1x)
Landegestell (1x)
Socket cap screw
Imbusový šroub
Inbusschraube
M2.5x10mm (x2)
Landing Skid Mount set (x2)
Sada držáku podvozku (2x)
Set Landegestellhalterung (2x)
Socket cap screw
Imbusový šroub
Inbusschraube
M2.5x12mm (x2)
Canopy support brace (x1)
Příčka držáku kabiny (1x)
Trennwand der Kabinenhalterung (1x)
Washer
Podložka
Unterlagscheibe
Ø2.6xØ5x1mm (x2)
Washer
Podložka
Unterlagscheibe
Ø2.6xØ5x1mm (x2)
