9

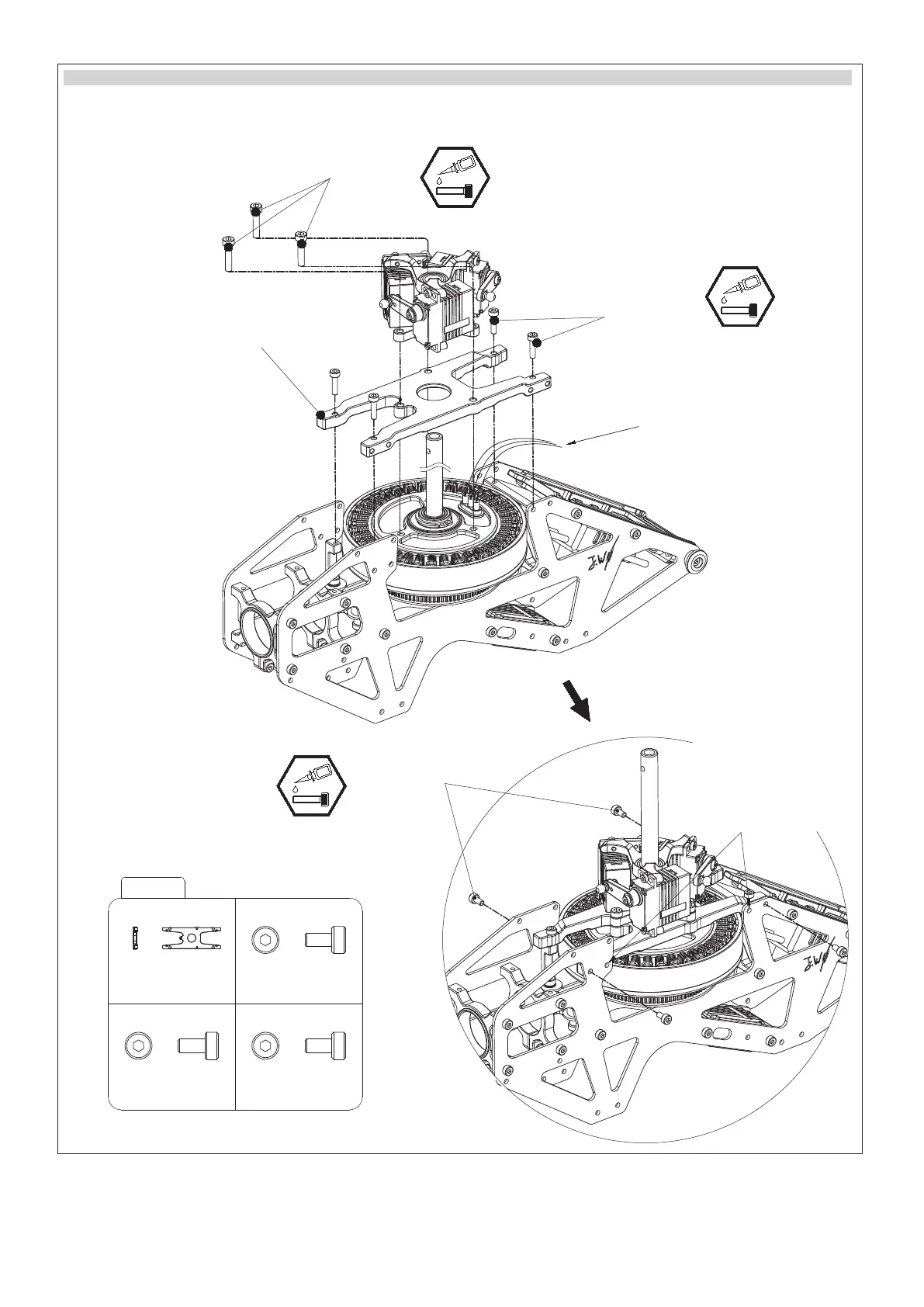

2-4 Motor and servo assembly/Montáž motoru a serv/ Montage des Motors und der Servos
Socket cap screw
Imbusový šroub
Inbusschraube
M3x14mm (x3)
Main Plate (x1)
Hlavní deska (1x)
Hauptplatte (1x)
Socket cap screw
Imbusový šroub
Inbusschraube
M2.5x10mm (x4)
Motor wires should exit towards the front
Kabely motoru by měly směřovat dopředu.
Die Motorkabel sollten nach vorne zeigen.
Socket cap screw
Imbusový šroub
Inbusschraube
M2.5x5mm (x4)
These four screw holes are reserved for
installation of the the motor roll bars in
a later step.
Tyto čtyři otvory jsou připraveny pro poz-
dější montáž bočních krytů motoru.
Diese vier Löcher sind für die spätere Mon-
tage der seitlichen Motorabdeckungen
vorgesehen.
M4X-204
Main Plate (x1)
Hlavní deska (1x)
Hauptplatte (1x)
Socket cap screw
Imbusový šroub
Inbusschraube
M2.5x10mm (x4)
Socket cap screw
Imbusový šroub
Inbusschraube
M2.5x5mm (x4)
Socket cap screw
Imbusový šroub
Inbusschraube
M3x14mm (x3)
