Kavan OMPHOBBY M4 MAX - Page 8

3mm
7.5mm

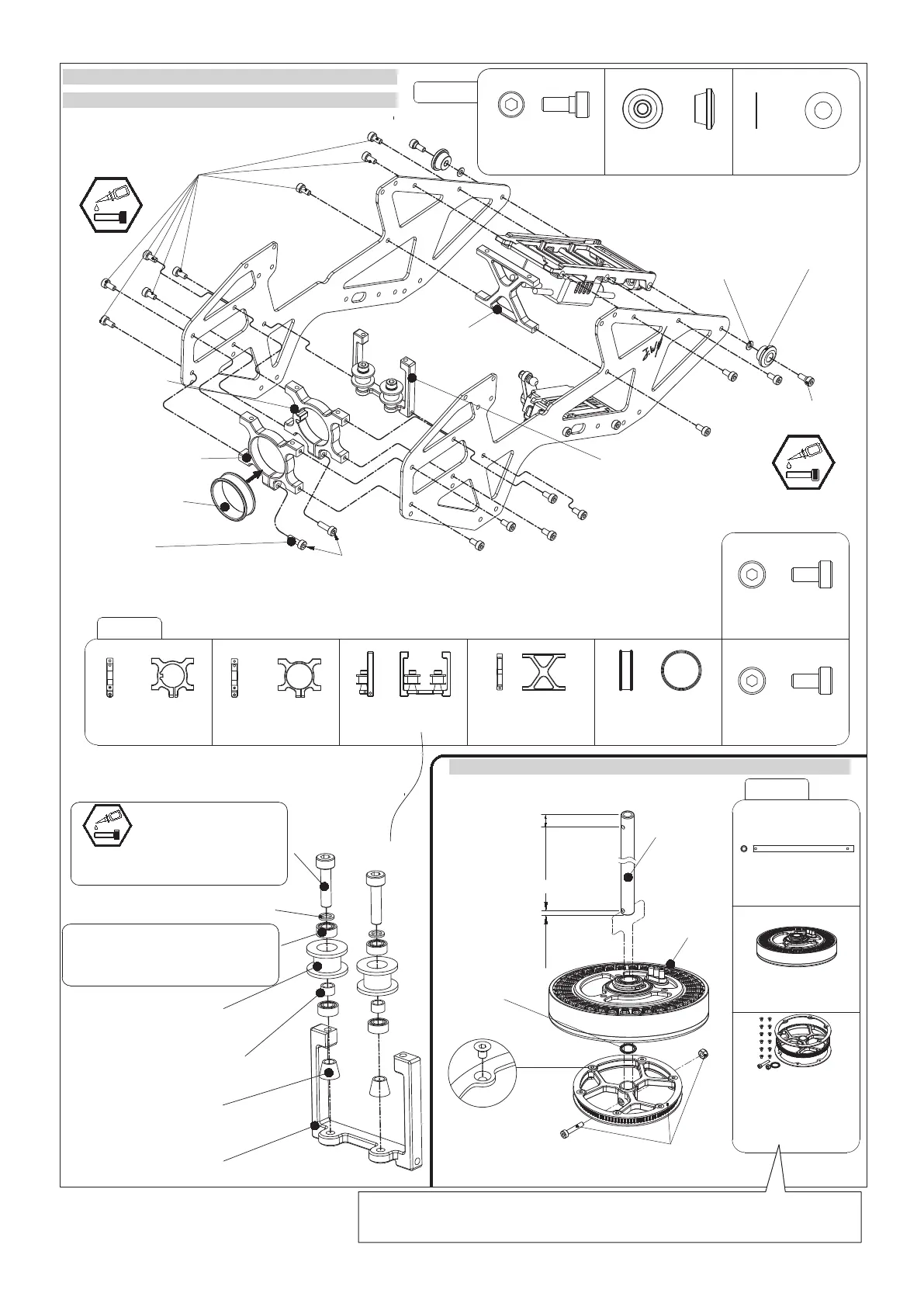

2-2 Main frame set assembly/Montáž kostry trupu/
/Montage der Rumpfkonstruktion
Step socket cap screw
Imbusový šroub s osazením
Inbusschraube mit Beschlag
M2.5x6mm (x2)
Square Frame Brace (x1)
Čtvercová příčka trupu (1x)
Quadratische Trennwand des Rumpfes (1x)
Tail Boom Mount convex
(x1)
Držák ocasního nosníku
s výstupkem (1x)
Halter des Heckträgers
mit Vorsprung (1x)
Socket cap screw
Imbusový šroub
Inbusschraube
M2.5x8mm (x2)
Washer
Podložka
Unterlagscheibe
Ø2.5xØ5x0.5mm (x2)
Canopy gro-
mmet (x2)
Průchodka (2x)
Tülle (2x)
X-Brace (x1)
Příčka „X“ (1x)
Trennwand „X“ (1x)
Socket cap screw
Imbusový šroub
Inbusschraube
M2.5x5mm (x16)
Do not tighten the M2.5x8mm clamping screws on the tail boom mounts. Note: The clamping screws should be inserted from right side of
frame to prevent interference with the tail rotor linkage.
Zatím nedotahujte upevňovací šrouby ocasního nosníku M2,5x8mm. Pozn.: Upevňovací šrouby ocasního nosníku byste měli zasunout z pravé
strany trupu, aby nevadily táhlu bočení.
Ziehen Sie die Befestigungsschrauben des Heckträgers M2,5x8mm noch nicht fest. Bem.: Die Befestigungsschrauben des Heckträgers sollten von
der rechten Seite des Rumpfes eingesetzt werden, damit sie nicht mit dem Gestänge des Gierens kollidieren.
Step socket cap screw
Imbusový šroub s osazením
Inbusschraube mit Beschlag
M2.5x6mm (x2)
Canopy grommet (x2)
Průchodka (2x)
Tülle (2x)
Washer
Podložka
Unterlagscheibe
Ø2.5xØ5x0.5mm (x2)
M4X-202
Tail Boom Mount convex (x1)
Držák ocasního nosníku s výstupkem (1x)
Halter des Heckträgers mit Vorsprung
(1x)
Square Frame Brace (x1)
Čtvercová příčka trupu (1x)
Quadratische Trennwand des Rum-
pfes (1x)
M4X-202
X-Brace (x1)
Příčka „X“ (1x)
Trennwand „X“ (1x)
Fixed seat gasket (x1)
Vložka držáku ocasního nosníku (1x)
Einsatz für den Halter des Heckträ-
gers (1x)
Socket cap screw
Imbusový šroub
Inbusschraube
M2.5x5mm (x16)
Square Frame Brace Assembly/Montáž čtvercové příčky trupu/
Montage der quadratischen Trennwand des Rumpfes
2-3 Motor assembly/Montáž motoru/Montage des Motors
Socket cap screw/Imbusový šroub/
Inbusschraube M3x16mm (x2)
Bearing/Kul. ložisko/Kugellager Ø3xØ6x2.5mm (x4)
Idler Pulley (x2)
Vodící kladka (2x)
Führungsrolle (2x)
Bushing
Pouzdro
Gehäuse
Ø3xØ4x2 (x2)
Idler Cone (x2)
Kónus kladky (2x)
Konus der Umlenkrolle (2x)
Square Brace (x1)
Čtvercová příčka (1x)
Quadratische Trennwand (1x)
Main Rotor Shaft
Hlavní hřídel rotoru
Hauptwelle des Rotors
(1x)
SUNNYSKY 8110
Motor (x1)
Main Pulley (x1)/Hlavní řemenice (1x)
Hauptkeilriemen (1x)
M4X-203
Main Rotor Shaft (x1)
Hlavní hřídel rotoru (1x)
Hauptwelle des Rotors (1x)
SUNNYSKY 8110 Motor (x1)
Main Pulley (x1)
Hlavní řemenice (1x)
Hauptkeilriemen (1x)
Main Pulley Flanges (x2)
Bočnice hlavní řemenice (2x)
Seitenwand des Hauptkeilriemens (2x)
Countersunk head hexagon socket Screw
Imbusový šroub zápustný
Senk-Inbusschraube
M2x3mm (x12)
Socket cap screw
Imbusový šroub
Inbusschraube
M2.5x15mm (x1)
Nyloc Nut M2.5 (x1)
Samojistná matice M2,5 (1x)
Selbstsichernde Mutter M2,5 (1x)
Washer/Podložka/Unterlagscheibe
Ø3.05xØ4.5x0.5mm (x2)
Note that the main pulley
ange carbon plates are
recessed one side to suit
countersunk screws.
Povšimněte si, že ot-
vorypro hlavy šroubů v
bočnicích hlavní řeme-
nice jsou z jedné strany
zahloubené.
Tail Boom Mount (x1)
Sada držáků ocasního nosníku
(1x)
Halter des Heckträgers (1x)
Fixed seat gasket (x1)
Vložka držáku ocasního nosníku (1x)
Einsatz für den Halter des Heckträgers (1x)
Tail Boom Mount (x1)
Sada držáků ocasního nosníku (1x)
Halter des Heckträgers (1x)
Socket cap screw
Imbusový šroub
Inbusschraube
M2.5x8mm (x2)
(Already installed with threadlocker)
(Předinstalováno s prostředkem pro zajišťování závitů)
(Vorinstalliert mit Mittel zur Schraubensicherung)
(Already installed with threadlocker)
(Předinstalováno s prostředkem pro zajišťování závitů)
(Vorinstalliert mit Mittel zur Schraubensicherung)
Washer
Podložka
Unterlagscheibe
Ø8xØ10.0x0.2mm (x1)
Beachten Sie, dass die
Löcher für die Schrauben-
köpfe in den Seitenwänden
des Hauptkeilriemens auf
einer Seite ausgespart sind.
Washer
Podložka
Unterlagscheibe
Ø8xØ10.0x0.2mm (x1)
8
