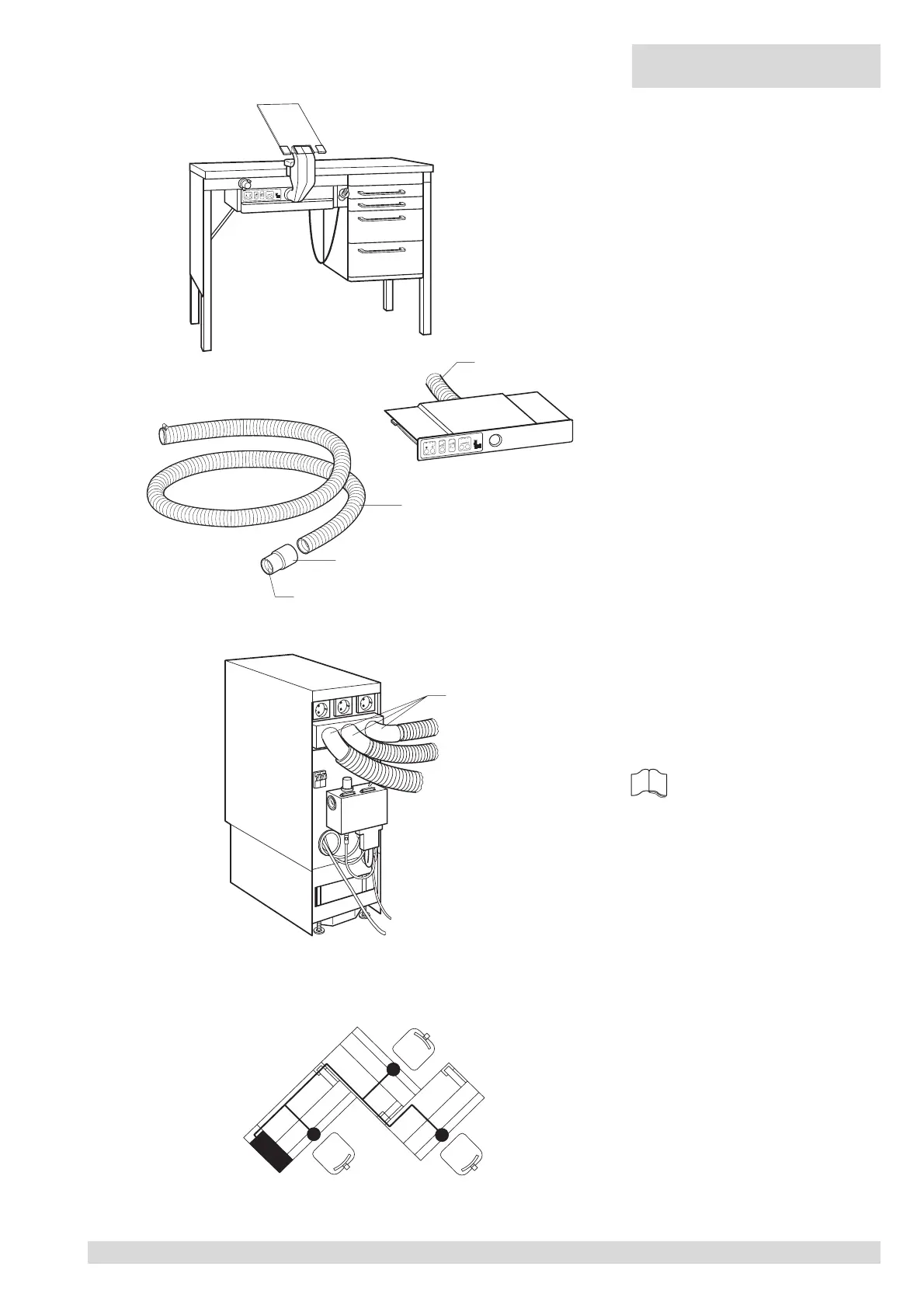

5.2 Anschluß der Saugschläuche
5.2.1 Bei Technik-Arbeitsplätzen und
Anschlüssen an Erfassungzellen bzw. Trä-
gerrahmen-Einschüben ist grundsätzlich
der Schlauchdurchmesser von Ø 42 mm
zu verwenden.
5.2.2 Schlauch Ø 42 mm am Aufnahme-
stutzen der Erfassungszelle bzw. des Trä-
gerrahmens einschieben und mit
Schlauchschelle fixieren.
5.2.3 Saugschläuche Ø 42 mm und Ø
50 mm in Reduzierung 50/42 mm ein-
schrauben. Bei Bedarf Saugschlauch so
ablängen, daß er ohne Durchhängen
(auch ohne Spannung) an Absauggerät
eingesteckt werden kann.
5.2.4 Saugschlauch Ø 50 mm auf An-
schlußbogen BK stecken und Anschlußbo-
gen BK mit montiertem Saugschlauch an
Absauggerät einstecken.
i
Hinweis!
Bei Erfassungszellen mit versenkbaren
Absaugmäulern ist darauf zu achten, daß
der Schlauch die optimale Länge aufweist,
nicht geknickt wird, nicht spannt und sau-
ber auf der Schlauchrutsche gleitet.
Starke Steigungen und "Durchhängen" im
Schlauchverlauf vermeiden. Bei Bedarf
Schlauchhalterungen verwenden.
Ø 42 mm
Ø 50 mm
Ø 50 mm
3
2
1
BK
Ø 42 mm
I II III
1
2
3
1
2
3
I II III
