KaVo ABSORmatic - Montage und Anschluß

9
DE

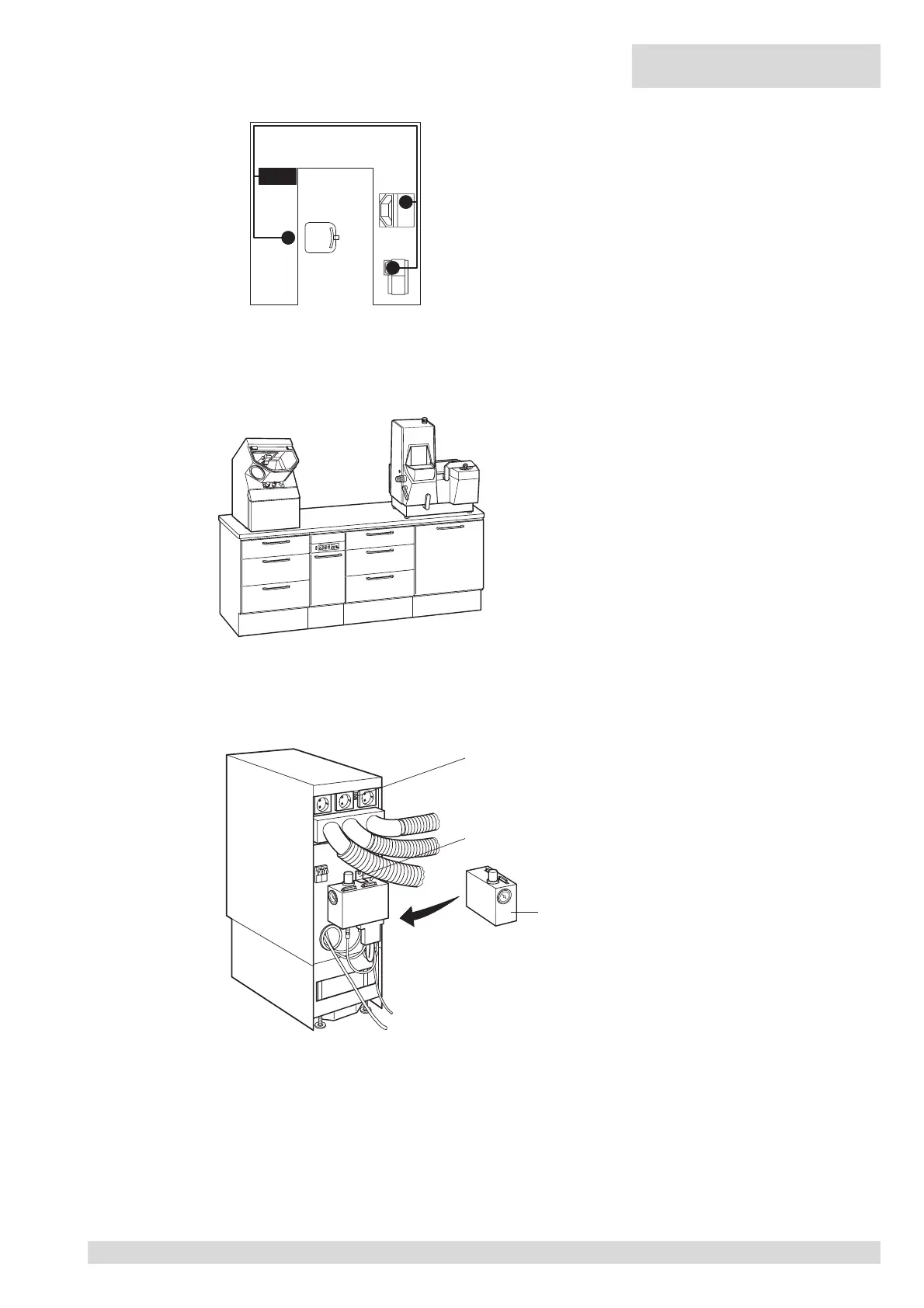

5. Montage und Anschluß
5.1 Staubabsaug-Anlage an vorgese-
hener Stelle aufstellen.
5.1.1 Transportsicherungen für Elektro-
nik-Einschub, sowie für Saugwegeum-
schalt-Modul, an Geräterückseite entfer-
nen.
5.1.2 Im Technik-Bereich in Verbindung
mit KaVo Arbeitsplatz, Absaugung
unter oder neben dem Arbeitsplatz positio-
nieren.
5.1.3 Im Funktionsbereich die Absau-
gung nicht mit Tischplatte oder seitlicher
Umgebung verschrauben, sondern nur ein-
schieben. Die Fixierung der Absaugung er-
folgt hier an der Arbeitsplatte, durch An-
spannen der Niveauausgleich-Schrauben.
5.1.4 Bei Abdeckung der Absaugung
mit Arbeitsplatte ist die Absaugung in der
Höhe auszurichten. Trägerplatte mit 4
Schrauben befestigen und bei Bedarf mit
Tischplatten-Verbinder an Trägerplatte des
Arbeitsplatzes fixieren. Tischbelag aufle-
gen und einrasten. Umleimer anbringen
und Distanz mit Silikon ausfüllen.
5.1.5 Bei der Montage im Funktionsbe-
reich ist links oder rechts am angrenzen-
den Schrankelement die Rückwand zu ent-
fernen, damit Rückseite der Absaugung
für Anschlußarbeiten zugänglich ist. Eben-
so sind die Saugschläuche anzuschließen
bevor die Absaugung ganz eingeschoben
wird.
5.1.6 Falls im Installationsfreiraum Ab-
laufrohre "Aufputz" verlegt sind, ist das
Saugwegumschalt-Modul BT links oder
rechts von der Absaugung oder im anlie-
genden Sockelelement zu plazieren.
1
2
3
I II III
BT
3
2
1
!
!
