7. Bedienungs- und
Funktionsteile

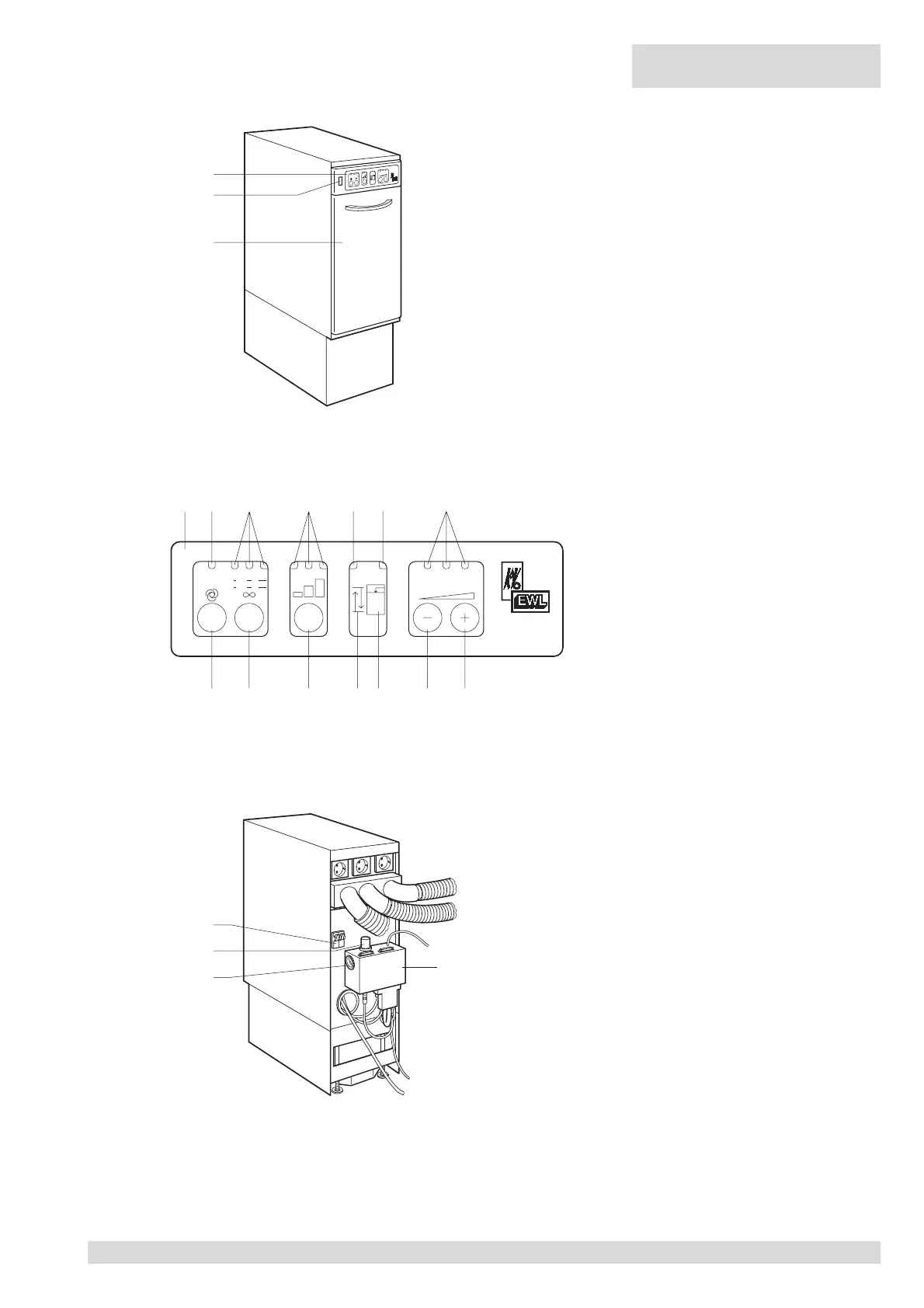

1 Bedien-Display
2 Netzschalter EIN "I" - AUS "0"
3 Frontblende
4 LED-Kontroll-Anzeigen für "Automatik-
betrieb"
5 LED-Kontroll-Anzeigen für angewählte
und angeschlossene Saugwege (Staub-
erzeuger)
6 LED-Kontroll-Anzeigen für gewählte
Saugstufe 1/2/3
7 LED-Betriebszustand
"Filter"
8 LED-Betriebszustand
"Staubbehälter"
9 LED-Kontroll-Anzeigen für Verbraucher
von Steckdose 1/2/3
AT Taster
"Automatik-Betrieb"
AK Taster
"Dauerbetrieb"
AL Taster
"Saugstufe"
AM Symbol für Filter
AN Symbol für Staubbehälter
AO "-" Anpassung der Ansprech-Empfind-
lichkeit bei Automatik-Stellung
AP "+" Anpassung der Ansprech-Empfind-
lichkeit bei Automatik-Stellung
AQ Sicherungs-Automaten
AR Druckminderer
AS Manometer
BT Saugwegumschalt-Modul
