Kenmore 41003 - Retiro de la Puerta del Refrigerador O Congelador E Instalacion

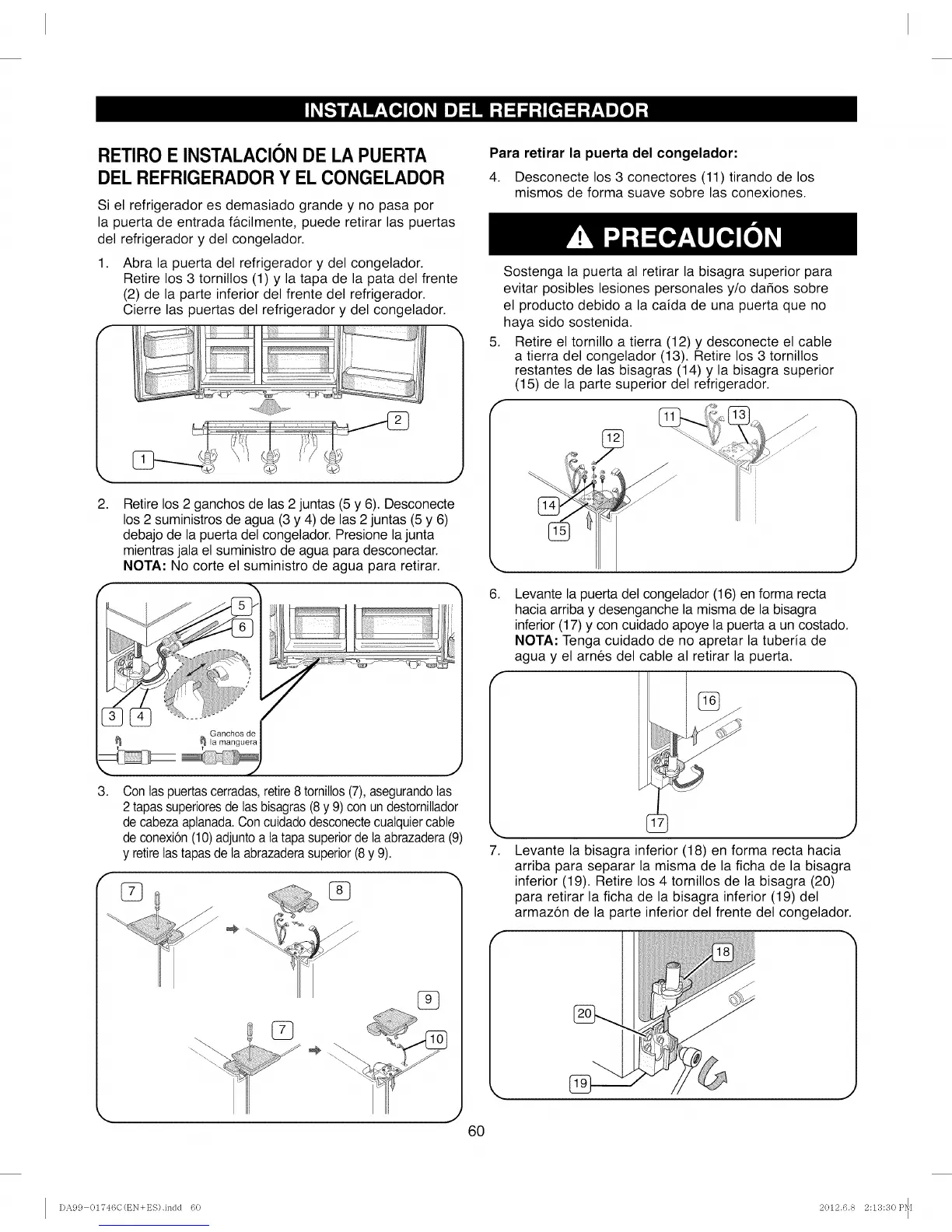

RETIRO E INSTALACION DE LA PUERTA
DEL REFRIGERADOR Y EL CONGELADOR
Si el refrigerador es demasiado grande y no pasa por
la puerta de entrada facilmente, puede retirar las puertas
del refrigerador y del congelador.
1. Abra la puerta del refrigerador y del congelador.
Retire los 3 tornillos (1) y la tapa de la pata del frente
(2) de la parte inferior del frente del refrigerador.
Cierre las puertas del refrigerador y del congelador.
il _ii]iiii!i iiiiiiili
2.
J
Retire los 2 ganchos de las 2 juntas (5 y 6). Desconecte
los 2 suministros de agua (3 y 4) de las 2 juntas (5 y 6)
debajo de la puerta del congelador. Presione la junta
mientras jala el suministro de agua para desconectar.
NOTA: No corte el suministro de agua para retirar.
IG_nChgSdr e
J
,
Conlas puertascerradas,retire8 tomittos(7),asegurandolas
2 tapassuperioresde lasbisagras(8y 9) conun destornillador
de cabezaaptanada.Concuidadodesconectecualquiercable
de conexion(10)adjuntoa latapa superiorde laabrazadera(9)
y retirelas tapasde la abrazaderasuperior (8y 9).
°7
,J
6O
Para retirar la puerta del congelador:
4. Desconecte los 3 conectores (11) tirando de los
mismos de forma suave sobre las conexiones.
,
Sostenga la puerta al retirar la bisagra superior para
evitar posibles lesiones personales y/o da_os sobre
el producto debido a la caida de una puerta que no
haya sido sostenida.
Retire el tornillo a tierra (12) y desconecte el cable
a tierra del congelador (13). Retire los 3 tornillos
restantes de las bisagras (14) y la bisagra superior
(15) de la parte superior del refrigerador.
6.
,
J
Levante la puerta del congelador (16) en forma recta
hacia arriba y desenganche la misma de la bisagra
inferior (17) y con cuidado apoye la puerta a un costado.
NOTA: Tenga cuidado de no apretar la tuberia de
agua y el arnes del cable al retirar la puerta.
J
Levante la bisagra inferior (18) en forma recta hacia
arriba para separar la misma de la ficha de la bisagra
inferior (19). Retire los 4 tornillos de la bisagra (20)
para retirar la ficha de la bisagra inferior (19) del
armazon de la parte inferior del frente del congelador.
