Kenmore 796.3151 - Conexion de la Manguera

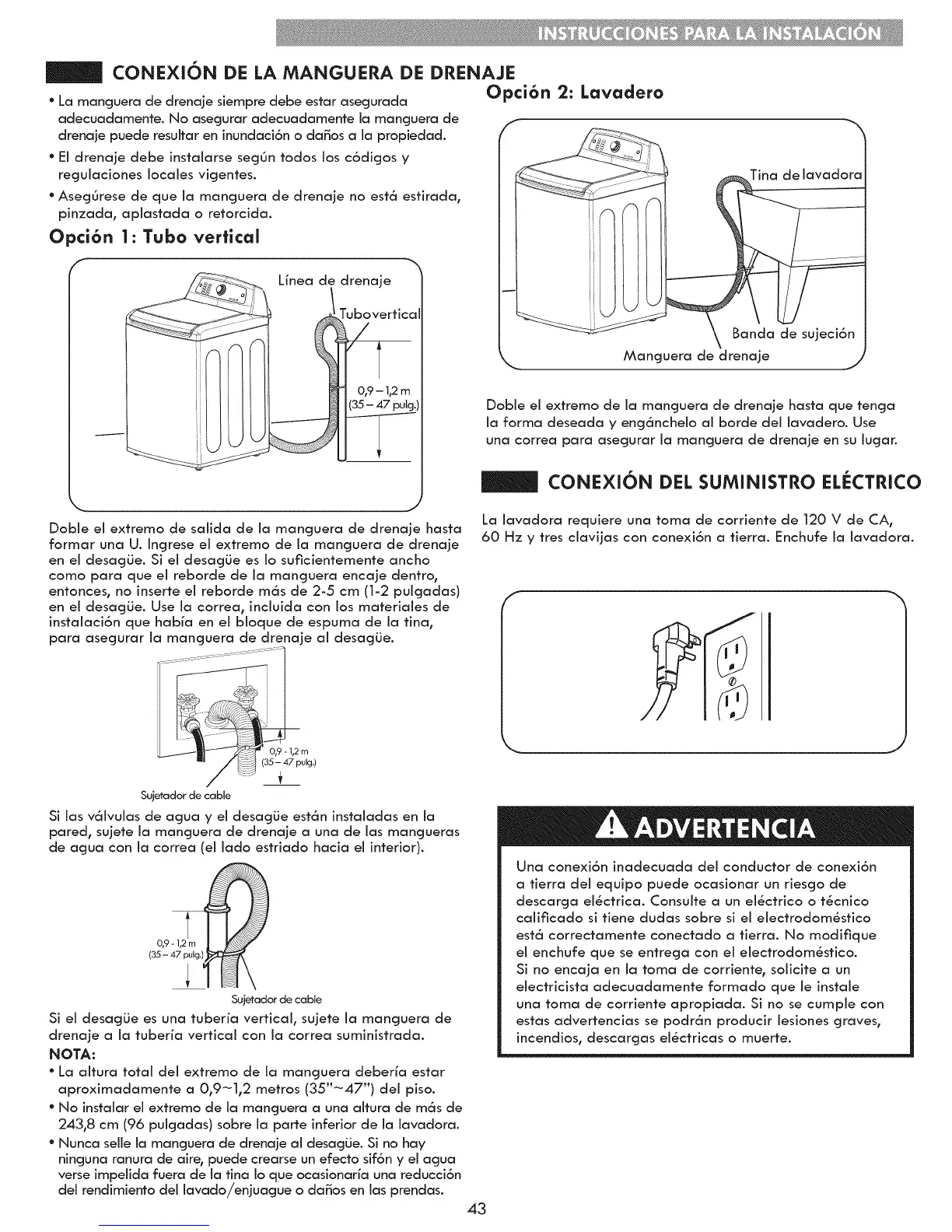

CONEXION DE LA MANGUERA DE DRENAJE
• La manguera de drenaje siempre debe estar asegurada Opci6n 2: Lavadero
adecuadamente. No asegurar adecuadamente la mancjuera de
drenaje puede resuitar en inundaci6n o da_os a ia propiedad.
° Ei drenaje debe instaiarse segOn todos los c6digos y
recjulaciones locales vigentes.
° AsegOrese de que ia manguera de drenaje no est6 estirada,
pinzada, apiastada o retorcida.
Opci6n 1: Tubo vertical
Linea de drenaje
I
I
II
Manguera de drenaje
Dobie ei extremo de ia manguera de drenaje hasta que tenga
ia forma deseada y eng6nchelo ai borde dei iavadero. Use
una correa para asegurar ia manguera de drenaje en su iugar.
CONE×ION DEL SUMINISTRO EL_:CTRICO
Dobie el extremo de salida de la manguera de drenaje hasta
formar una U. Ingrese el extremo de la mancjuera de drenaje
en ei desagiJe. Si ei desagLie es io suficientemente ancho
como para que el reborde de la manguera encaje dentro,
entonces, no inserte ei reborde m6s de 2-5 cm (1-2 puigadas)
en ei desagLie. Use ia correa, inciuida con los materiaies de
instaiaci6n que habia en ei bioque de espuma de la tina,
para asegurar ia manguera de drenaje ai desagLie.
Sujetador de cable
Si las vdlvulas de agua y el desacjiJe estdn instaladas en la
pared, sujete ia manguera de drenaje a una de ias mangueras
de agua con ia correa ei iado estriado hacia ei interior).
0,9 - 1,2 m
(35 - 47 pulg.)
$
Sujetador de cable
Si el desagLie es una tuberia vertical, sujete la manguera de
drenaje a ia tuberia vertical con ia correa suministrada.
NOTA:
° La aitura total dei extremo de ia manguera deberia estar
aproximadamente a 0,9-1,2 metros (35"-47") dei piso.
° No instaiar el extremo de ia manguera a una aitura de m6s de
243,8 cm (96 puicjadas) sobre ia parte inferior de ia iavadora.
° Nunca selie ia manguera de drenaje al desacjiJe. Si no hay
ninguna ranura de aire, puede crearse un efecto sif6n y el agua
verse impeiida fuera de ia tina Io que ocasionaria una reducci6n
del rendimiento del lavado/enjuague o da_os en las prendas.
La lavadora requiere una toma de corriente de 120 V de CA,
60 Hz y tres ciavijas con conexi6n a tierra. Enchufe ia iavadora.
J
Una conexi6n inadecuada del conductor de conexi6n
a tierra dei equipo puede ocasionar un riesgo de
descarga ei_ctrica. Consuite a un ei_ctrico o t_cnico
calificado si tiene dudas sobre si ei eiectrodom6stico
est6 correctamente conectado a tierra. No modifique
el enchufe que se entrega con ei electrodom_stico.
Si no encaja en ia toma de corriente, solicite a un
eiectricista adecuadamente formado que le instaie
una toma de corriente apropiada. Si no se cumpie con
estas advertencias se podr6n producir iesiones graves,
incendios, descargas eiSctricas o muerte.
43
