Instalação
Continua na próxima página...
FRONTREARAV-IN
LLL
RRR
VOUT
ANT
CAMV
15A
2 4 6 8
1 3 5 7
2 4 6 8
1 3 5 7
P.CONT
ANT.CONT
Acessório 6
Acessório 5
Azul/Branco (Controlo da alimentação/ Fio de
controlo da antena)
Ligue ao terminal de controlo da
alimentação quando utilizar o
amplificador de potência opcional
ou ao terminal de alimentação para o
amplificador de potência da antena
de película ou de vara curta. (Máx. 300
mA, 12 V)
*1 Se não tiver sido efetuada qualquer
ligação, não deixe o cabo fora da
patilha.
FRONTREARAV-IN
LLL
RRR
VOUT
ANT
CAMV
15A
5V
=
1A
KCA-iP103 (0,8 m)
[3]
iPod/iPhone
[2]
Conector Lightning
[1]
Corrente de fornecimento de energia máxima de
iPod/iPhone : CC 5 V = 1 A
[2]
Vendido em separado
[3]
Acessório opcional

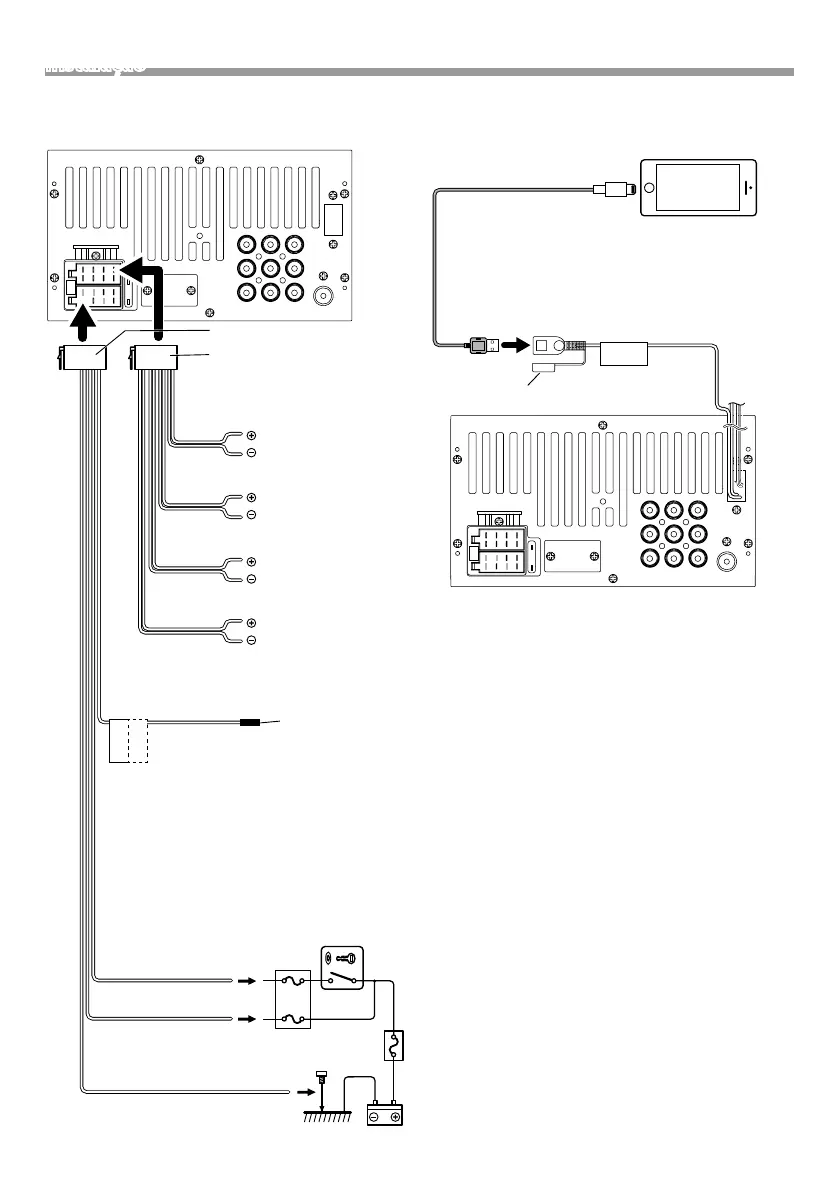

Ñ Ligar um iPod/iPhone.
Tampa
Terminal USB
[1]
(0,8 m)
Branco/preto
Cinza/preto
Verde/preto
Púrpura/preto
Impedância do altifalante: 4-8 Ω
Púrpura
Verde
Cinza
Branco
Para o altifalante
frontal esquerdo
Para o altifalante
frontal direito
Para o altifalante
traseiro esquerdo
Para o altifalante
traseiro direito
*
1
Vermelho
(Fio de ignição)
Preto (Fio de terra) ¤
(Para o chassis do carro)
Amarelo
(Cabo da bateria)
Interruptor da
chave de ignição
Caixa de fusíveis
do carro
ACC
B+
Bateria
Apenas na área de vendas da América do Norte e
América do Sul
Não usado
