Kenwood DMX8020DABS User Manual

Подключение/установка
127Pyccкий

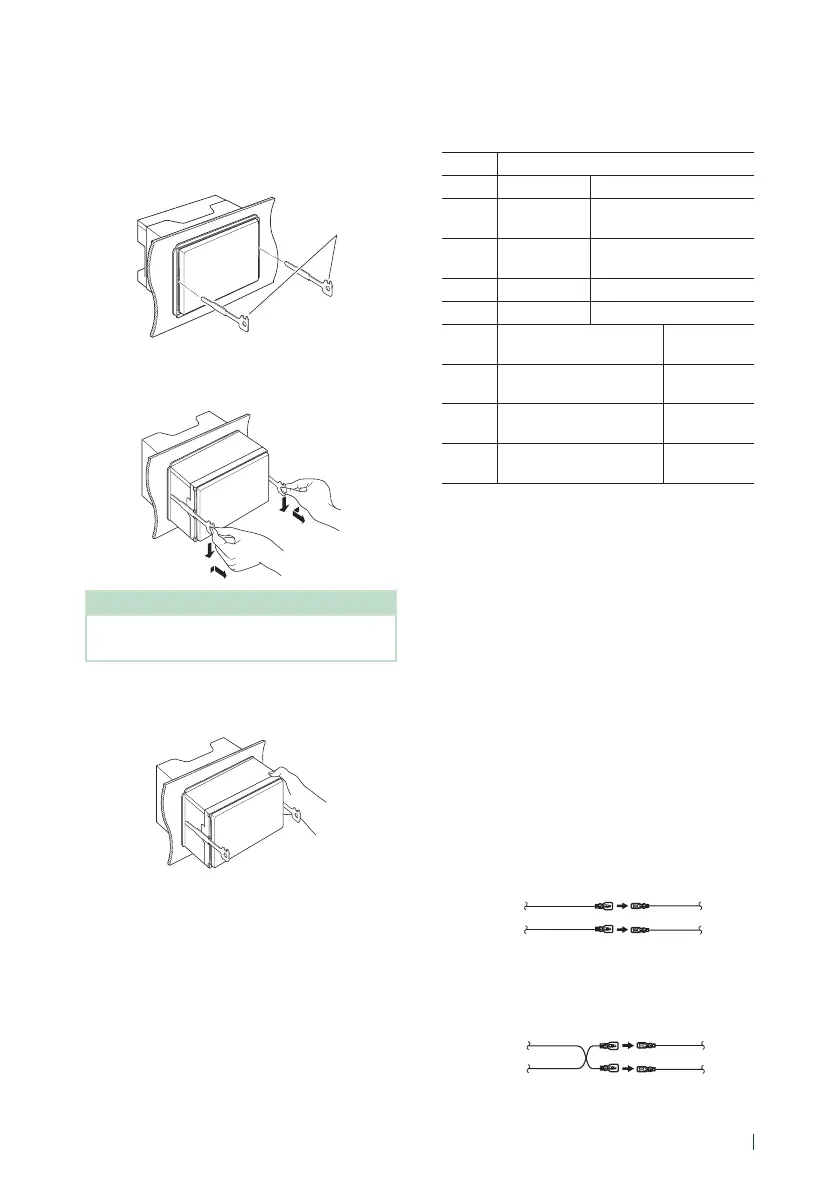

Ñ Демонтаж устройства
1) Снимите декоративную панель. (с.126)
2) Вставьте два ключа-съемника
(принадлежность5) в слоты с каждой
стороны, как показано на рисунке.
5
3) Опустите ключ-съемник вниз и наполовину
вытяните устройство, нажимая во
внутреннюю сторону.
ПРИМЕЧАНИЕ
• Будьте осторожны, чтобы не пораниться
захватами ключа-съемника.
4) Руками извлеките устройство полностью,
соблюдая осторожность, чтобы не уронить
его.
Ñ Руководство к функциям
разъема жгута проводов
(принадлежность 1)
Контакт Цвет и функция
A-4 Желтый Аккумулятор
A-5 Синий/
Белый
[2]
Управление питанием
A-6 Оранжевый/
Белый
Регулятор света
A-7 Красный Зажигание (ACC)
A-8 Черный Подключение заземления
B-1/ B-2 Пурпурный (+)/
Пурпурный/Черный (-)
Задний
правый
B-3/ B-4 Серый (+)/Серый/Черный
(-)
Передний
правый
B-5/ B-6 Белый (+)/Белый/Черный
(-)
Передний
левый
B-7/ B-8 Зеленый (+)/Зеленый/
Черный (-)
Задний
левый
*Сопротивление динамика: 4-8 Ом
[1] [2]: Синий/белый провод имеется в двух проводах
- [1] и [2]. Общий вывод синего/белого
провода ([1] + [2]):
12 В = 350 мА
#ПРЕДУПРЕЖДЕНИЕ относительно
разъема ISO
Расположение контактов для разъемов ISO зависит
от типа автомобиля, на котором Вы передвигаетесь.
Обязательно выполните надлежащие соединения
для предотвращения повреждения устройства.
Соединение по умолчанию для жгута проводов
описано в пункте (1) ниже. Если контакты разъема
ISO заданы, как описано в пункте (2), выполните
подключение, как описано. Обязательно подключите
кабель снова, как показано в пункте (2) ниже,
для установки этого устройства в автомобили
Volkswagen и т.д.
(1): Настройка по умолчанию
Красный контакт (контакт A-7) разъема ISO связан
с зажиганием, а желтый - (контакт А-4) связан с
постоянной подачей питания.
Красный (кабель зажигания)
Желтый (Кабель батареи) Желтый (контакт А-4)
Красный (контакт А-7)
Устройство Автомобиль
(2)
Красный контакт (контакт A-7) разъема ISO
подключен к постоянной подаче питания, а желтый -
(контакт А-4) связан с зажиганием.
Красный (кабель зажигания)
Желтый (Кабель батареи) Желтый (контакт А-4)
Красный (контакт А-7)
Устройство Автомобиль

Kenwood DMX8020DABS Specifications

General

Display type	LCD
Display diagonal	6.95 \
Display resolution	800 x 480 pixels
FM band range	87.5 - 108 MHz
LW band range	153 - 279 kHz
Supported radio bands	AM, DAB, DAB+, FM, LW, MW
Preset stations quantity	20
USB version	2.0
Bluetooth range	10 m
Bluetooth version	5.0
Bluetooth profiles	A2DP, AVRCP, PBAP, SPP
USB ports quantity	2
Bluetooth functions	Handsfree calling
DIN size	2 DIN
Impedance	8 Ω
Clock mode	24h
Output power	200 W
Product color	Black
Frequency range	20 - 88000 Hz
Disc types supported	-
Audio output channels	- channels
Equalizer bands quantity	13
Maximum power per channel	50 W
Analog signal format system	NTSC, PAL
CD-R playback	No
Audio formats supported	AAC, FLAC, MP3, Vorbis, WAV, WMA
Video formats supported	H.264, MKV, MPEG1, MPEG2, MPEG4, WMV
Cables included	DC, USB

Weight and Dimensions

Depth	155 mm
Width	178 mm
Height	100 mm
Weight	1700 g
