Collegamenti/Installazione
79Italiano

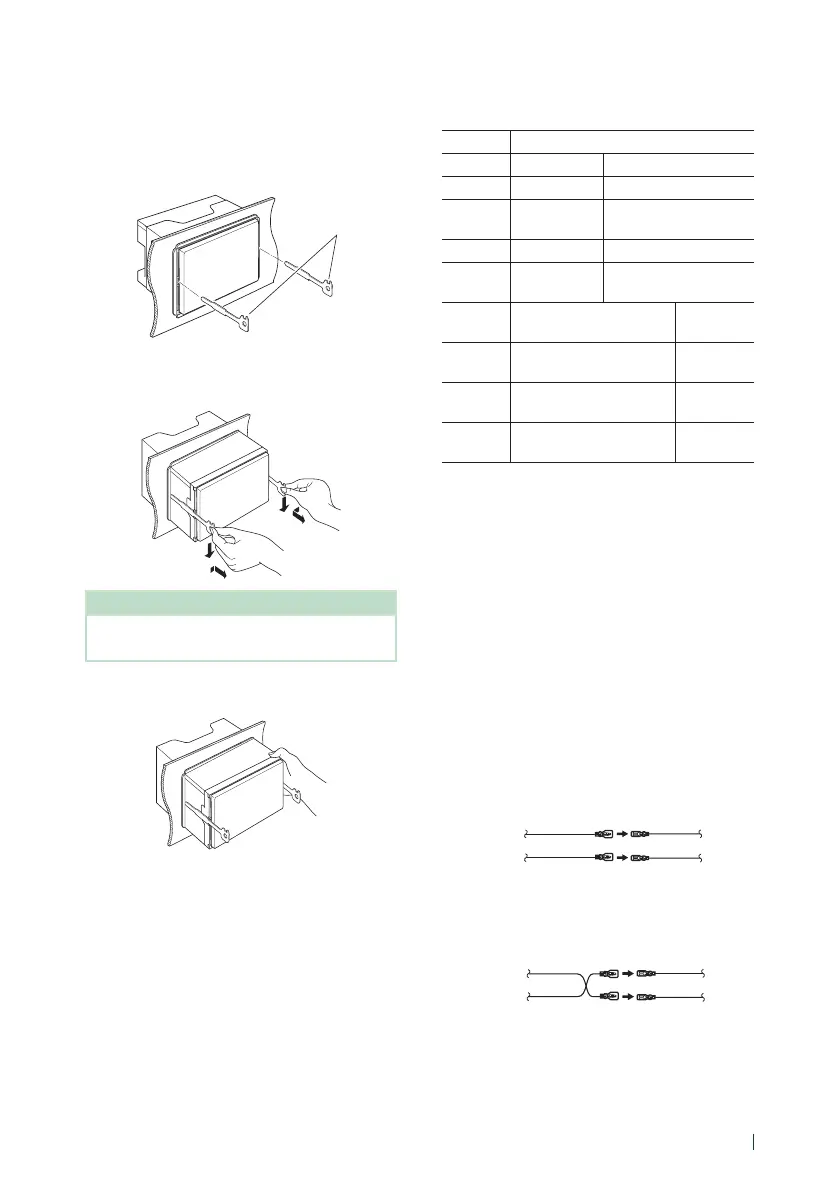

Ñ Rimozione dell'unità
1) Rimuovere la piastra di rivestimento. (P.78)
2) Inserire le due chiavi di estrazione (accessorio
5) in profondità nelle fessure su ognuno dei
lati, come mostrato in figura.
5
3) Tirare la chiave di estrazione verso il basso ed
estrarre parzialmente l'unità spingendo verso
l'interno.
NOTA
• Fare attenzione a non ferirsi con i perni di blocco
sulla chiave di estrazione.
4) Estrarre completamente l'unità con le mani
senza farla cadere.
Ñ Guida alle funzioni dei connettori
del cablaggio (accessorio 1)
Contatto Colori e funzioni
A-4 Giallo Batteria
A-5 Blu/Bianco
[2]
Comando alimentazione
A-6 Arancione/
bianco
Dimmer/ Attenuazione
A-7 Rosso Accensione (ACC)
A-8 Nero Collegamento a terra
(massa)
B-1/B-2 Viola (+)/viola/nero (–) Posteriore
destro
B-3/B-4 Grigio (+)/grigio/nero (–) Anteriore
destro
B-5/B-6 Bianco (+)/bianco/nero (–) Anteriore
sinistro
B-7/B-8 Verde (+)/verde/nero (–) Posteriore
sinistro
*Impedenza altoparlanti: 4-8 Ω
[1] [2]: Il cavo blu/bianco è dotato di due cavi, [1] e [2].
Uscita totale del cavo blu/bianco ([1] + [2]):
12 V = 350 mA
#AVVERTENZA per collegare il
connettore ISO
La disposizione dei pin sui connettori ISO dipende dal
tipo di veicolo. Accertarsi di effettuare correttamente
i collegamenti per non danneggiare l'unità. Il
collegamento predefinito per il cablaggio è descritto
al punto (1) seguente. Se i pin dei connettori ISO
sono disposti come indicato al punto (2), effettuare il
collegamento come indicato in figura. Ricollegare il
cavo come indicato al punto (2) per installare questa
unità su veicoli Volkswagen, ecc.
(1): Impostazione predefinita
Il pin rosso (A-7n) del connettore ISO del veicolo è
collegato all'accensione e quello giallo (A-4) è collegato
all'alimentazione costante.
Rosso (cavo accensione)
Giallo (cavo batteria) Pin giallo (A-4)
Pin rosso (A-7)
Unità Veicolo
(2)
Il pin rosso (A-7) del connettore ISO del veicolo è
collegato all'alimentazione costante e quello giallo (A-4)
all'accensione.
Rosso (cavo accensione)
Giallo (cavo batteria) Pin giallo (A-4)
Pin rosso (A-7)
Unità Veicolo

Kenwood DMX8020DABS Specifications

General

Display type	LCD
Display diagonal	6.95 \
Display resolution	800 x 480 pixels
FM band range	87.5 - 108 MHz
LW band range	153 - 279 kHz
Supported radio bands	AM, DAB, DAB+, FM, LW, MW
Preset stations quantity	20
USB version	2.0
Bluetooth range	10 m
Bluetooth version	5.0
Bluetooth profiles	A2DP, AVRCP, PBAP, SPP
USB ports quantity	2
Bluetooth functions	Handsfree calling
DIN size	2 DIN
Impedance	8 Ω
Clock mode	24h
Output power	200 W
Product color	Black
Frequency range	20 - 88000 Hz
Disc types supported	-
Audio output channels	- channels
Equalizer bands quantity	13
Maximum power per channel	50 W
Analog signal format system	NTSC, PAL
CD-R playback	No
Audio formats supported	AAC, FLAC, MP3, Vorbis, WAV, WMA
Video formats supported	H.264, MKV, MPEG1, MPEG2, MPEG4, WMV
Cables included	DC, USB

Weight and Dimensions

Depth	155 mm
Width	178 mm
Height	100 mm
Weight	1700 g
