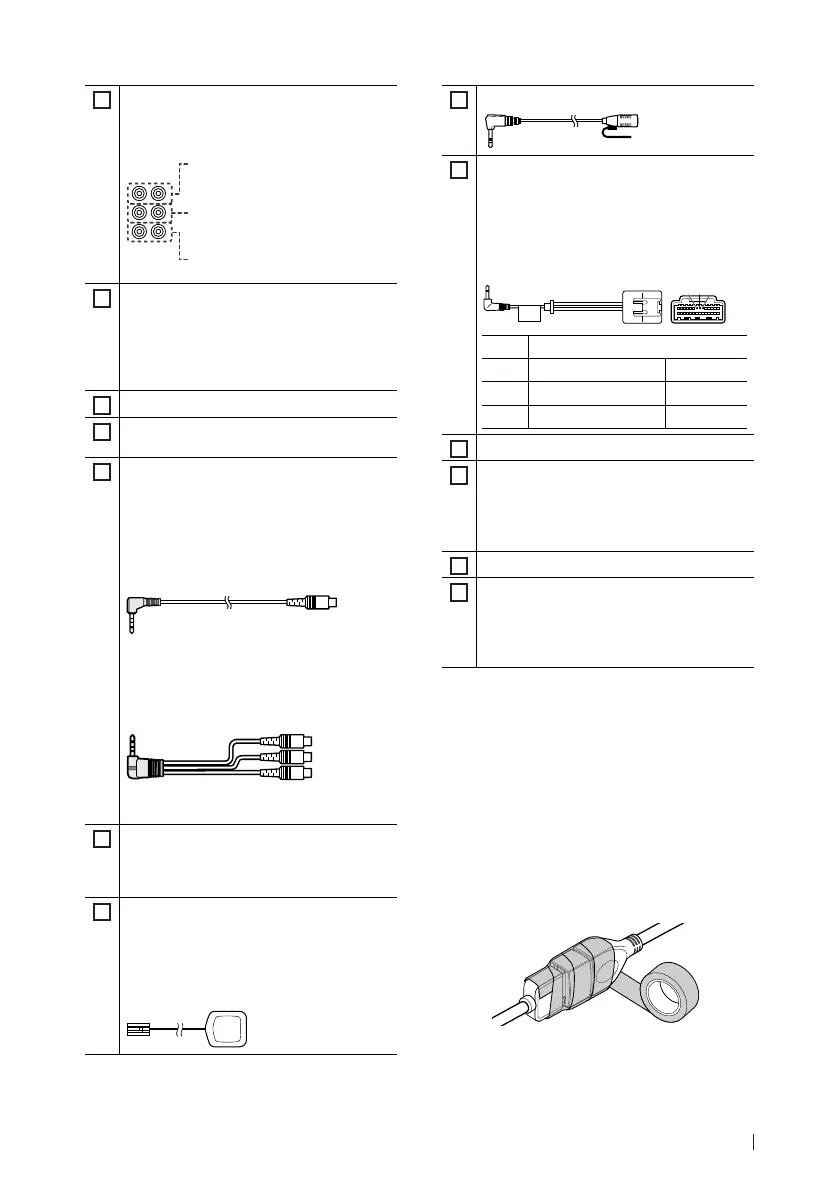

Conexión/Instalación
103Español
3
Al conectar a un amplificador externo, conecte
su cable de toma a tierra al chasis del coche
para evitar dañar la unidad.
Salida previa de audio trasera
(izquierda: blanca, derecha: roja)
Salida previa de audio delantera
(izquierda: blanca, derecha: roja)
Salida previa de subwoofer
(izquierda: blanca, derecha: roja)
4
Conector del sintonizador para vehículos
SiriusXM Connect (excepto DDX819WBTL)
Para obtener más información acerca de cómo
instalar el sintonizador SiriusXM Connect
Vehicle, consulte la guía de instalación
suministrada con el sintonizador.
5
Conector iDatalink (excepto DDX819WBTL)
6
Salida remota del sintonizador TV
(DDX819WBTL solo)
7
Esta toma acepta la entrada AV-IN o de vista de
cámara (izquierda o derecha).
Para obtener más información, consulte Para
configurar los ajustes de asignación de la
cámara (P.107).
[DDX9906XR / DDX8906S / DMX906S :]
Accesorio ~: Mini enchufe al cable RCA*
1
o CA-C3AV (accesorio opcional)
[DDX8706S / DMX9706S :]
CA-C3AV (accesorio opcional)
DDX819WBTL:
Entrada AV-IN (accesorio =)
Accesorio =: Vídeo; amarillo, Audio izquierdo;
blanco, Audio derecho; rojo
8
Interfaz de cámara de salpicadero
(excepto DDX819WBTL)
Conecte una cámara de salpicadero DRV-N520
(accesorio opcional). (P.106)
9
Accesorio 9: Antena GPS
(excepto DDX819WBTL)
Utilice la antena GPS suministrada. Usar una
antena GPS que no sea la suministrada podría
causar una disminución en la precisión del
posicionamiento.
10
Accesorio 4: Micrófono Bluetooth
11
Accesorio -: Mazo de cables del mando a
distancia de la dirección
(DDX819WBTL solo)
Conecte al mazo de cables del mando a
distancia de la dirección del vehículo. Contacte
con su distribuidor KENWOOD para obtener
más detalles.
C21 C22 C23
Pin Color y función
C21 Verde claro/Rojo Entrada 1
C22 Púrpura/Rojo Entrada 2
C23 Gris/Rojo Tierra
12
Entrada de la cámara de visión trasera (Amarillo)
13
Entrada de la cámara de visión delantera/
cámara de salpicadero (amarillo). (Excepto
DDX819WBTL)
Consulte Para configurar los ajustes de
asignación de la cámara (P.107).
14
Salida VIDEO (amarillo)
15
Entrada de la cámara de visión delantera
(amarillo).
(DDX819WBTL solo)
Consulte Para configurar los ajustes de
asignación de la cámara (P.107).
*1 Conectar el mini enchufe al cable RCA y al
terminal AV-IN le permite usar solamente la
vista de cámara lateral (izquierda o derecha).
Si conecta CA-C3AV (accesorio opcional),
AV-IN (para vídeo) o vista de cámara lateral
(izquierda o derecha) están disponibles.
Ñ Asegurar el cable de extensión
USB
Asegure el cable de extensión USB con cinta
aislante o similar para que sus conectores no se
desconecten.
B5K-0609-00_DDX_K.indb 103 2019/02/06 13:36
