Conexión/Instalación
101Español

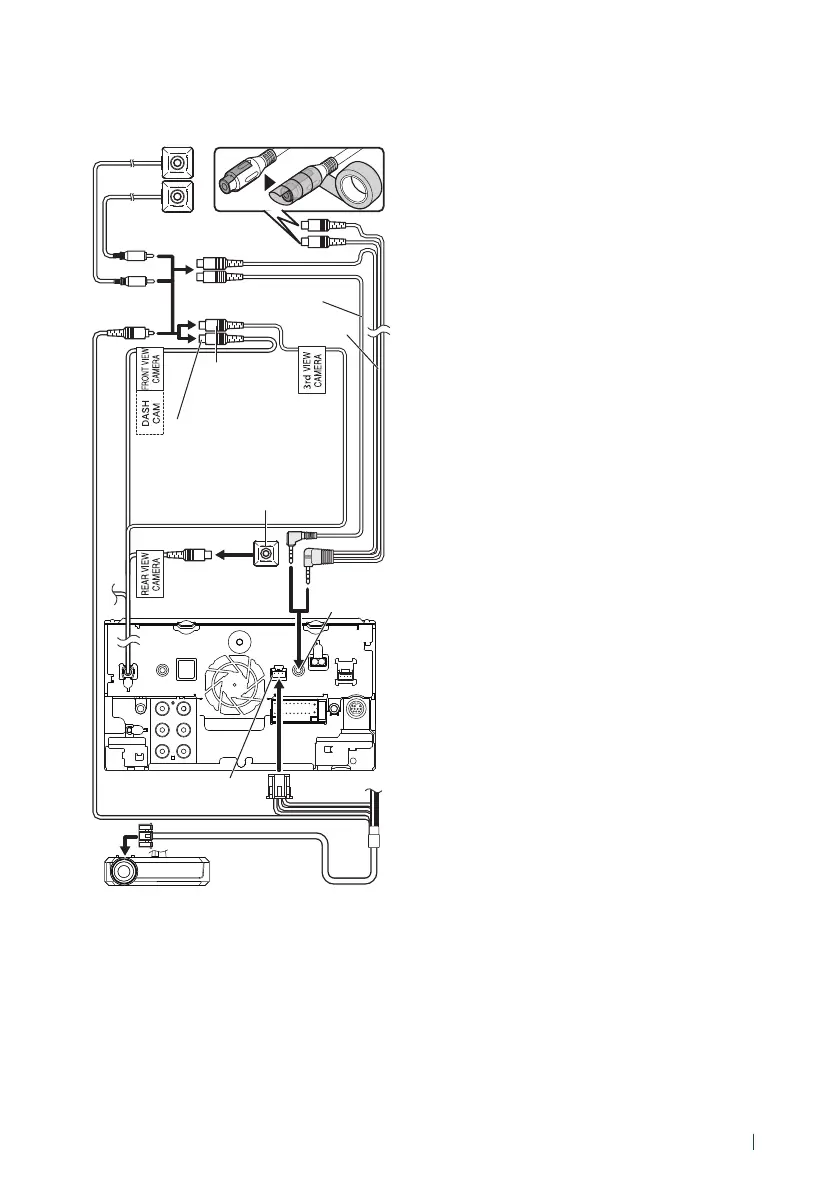

Ñ Conexión de la cámara
DRV-N520
[1]
Entrada de la cámara de
visión delantera/cámara
de salpicadero (amarilla)
Entrada de la
cámara de visión de
terceros (amarillo)
[4]
[3]
Cámara de visión delantera
[5] [7]
Vista de cámara lateral izquierda y
vista de cámara lateral derecha
[2]
Accesorio -
[8]
Entrada
AV-IN
Entrada de la
cámara de visión
trasera (Amarillo)
Interfaz de cámara de
salpicadero
Cámara de visión trasera
[5] [6]
Entrada VIDEO (amarillo)
CA-C3AV
[1]
[1]
Accesorio opcional
[2]
Se vende por separado
[3]
Se pueden conectar hasta un máximo de 2
cámaras de entre cámara de salpicadero, cámara
de visión delantera, cámara de visión lateral
izquierda y cámara de visión lateral derecha.
(P.102).
[4]
Aísle los terminales de entrada de audio de
CA-C3AV (accesorio opcional) cuando realice la
conexión a la cámara.
[5]
Serie CMOS-3xx (accesorio opcional) o cámara
comercialmente disponible.
[6]
Para video HD, también se usa una cámara
HD como cámara de visión trasera.
(DDX9907XR/DMX957XR solamente)
[7]
Para video HD, también se usa una cámara
HD como cámara de visión delantera.
(DDX9907XR/DMX957XR solamente)
[8]
DDX9907XR/DMX957XR/DMX907S solo
