Connexion/Installation
63Français

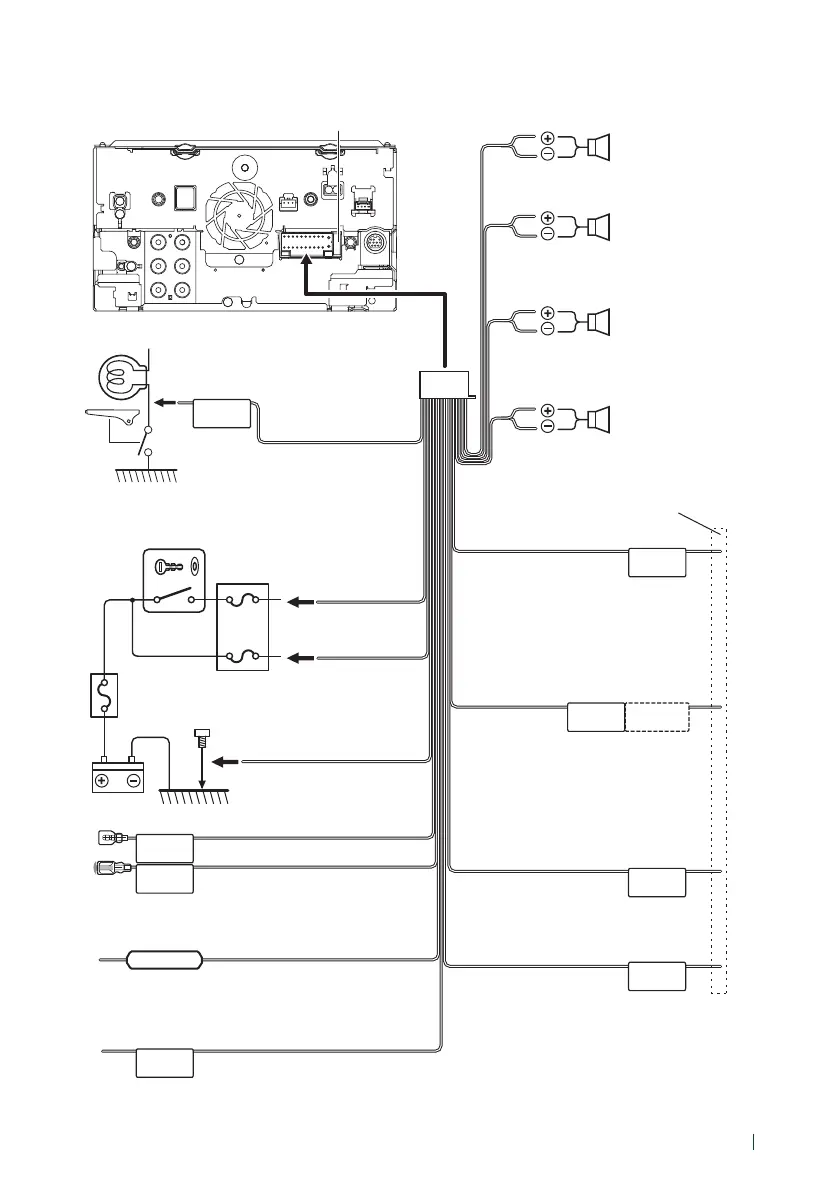

Ñ Connexion des câbles sur les contacts électriques
ILLUMI
ANT CONT
STEERING WHEEL
REMOTE INPUT
REMOTE CONT
PRK SW
REVERSE
P. CONT
CAM+
CAM–
S SENS
Fusible (15 A)
Avec l'amplificateur de puissance en
option, relier ce fil à la borne de commande
d'alimentation (Max. 200 mA, 12 V)
Selon 'antenne que vous utilisez, vous devez
effectuer le branchement soit à la borne de
commande de l'antenne du moteur, soit à la borne
d'alimentation de l'amplificateur de puissance de
l'antenne de type film. (Max. 300 mA, 12 V)
Bleu/blanc
(fil de commande d'alimentation)
Vert/Blanc
Vert/Rouge
Vers la borne de commande de la caméra de la série
CMOS-3xx (accessoire en option)
Rose (entrée d'impulsion de vitesse) (2 m)
Bleu
(Fil de commande d'antenne)
Vers commutateur des feux
de la voiture
Orange/Blanc
(câble de commande du gradateur)
Connectez au faisceau d'impulsion de vitesse du véhicule.
Ne coupez pas l'étiquette « S SENS » car cela peut entraîner une défaillance.
Violet/Blanc (câble du capteur de marche arrière) (2 m)
Bleu ciel/Jaune
(Câble de la télécommande au volant)
Connexion au faisceau du feu de marche arrière du
véhicule lors de l'utilisation de la vue arrière de la caméra.
Vers la télécommande au volant
Pour utiliser la fonction de télécommande
au volant, vous avez besoin d'un
adaptateur de télécommande spécial (non
fourni) qui correspond à votre véhicule.
Si aucune connexion n'est faite, ne laissez
pas le câble sortir de la languette.
Violet/Noir
Vers haut-parleur arrière
droit
Vers haut-parleur arrière
gauche
Vers haut-parleur avant
droit
Vers haut-parleur avant
gauche
Impédance de haut-parleur
: 4-8 Ω
Violet
Vert/Noir
Vert
Gris/Noir
Gris
Blanc/Noir
Blanc
Accessoire 1
Connexion au commutateur de
détection du frein à main.
Vert clair
(câble du détecteur de
stationnement) (2 m)
Par mesure de sécurité,
connectez le détecteur de
stationnement.
Interrupteur de
commutateur à clef
Rouge
(Câble d'allumage)
Jaune
(Câble de la batterie)
Boîte à fusibles de
la voiture
Batterie
Noir
(fil masse) ¤
(vers châssis de la voiture)
