12 Frençais
�
�
�
�

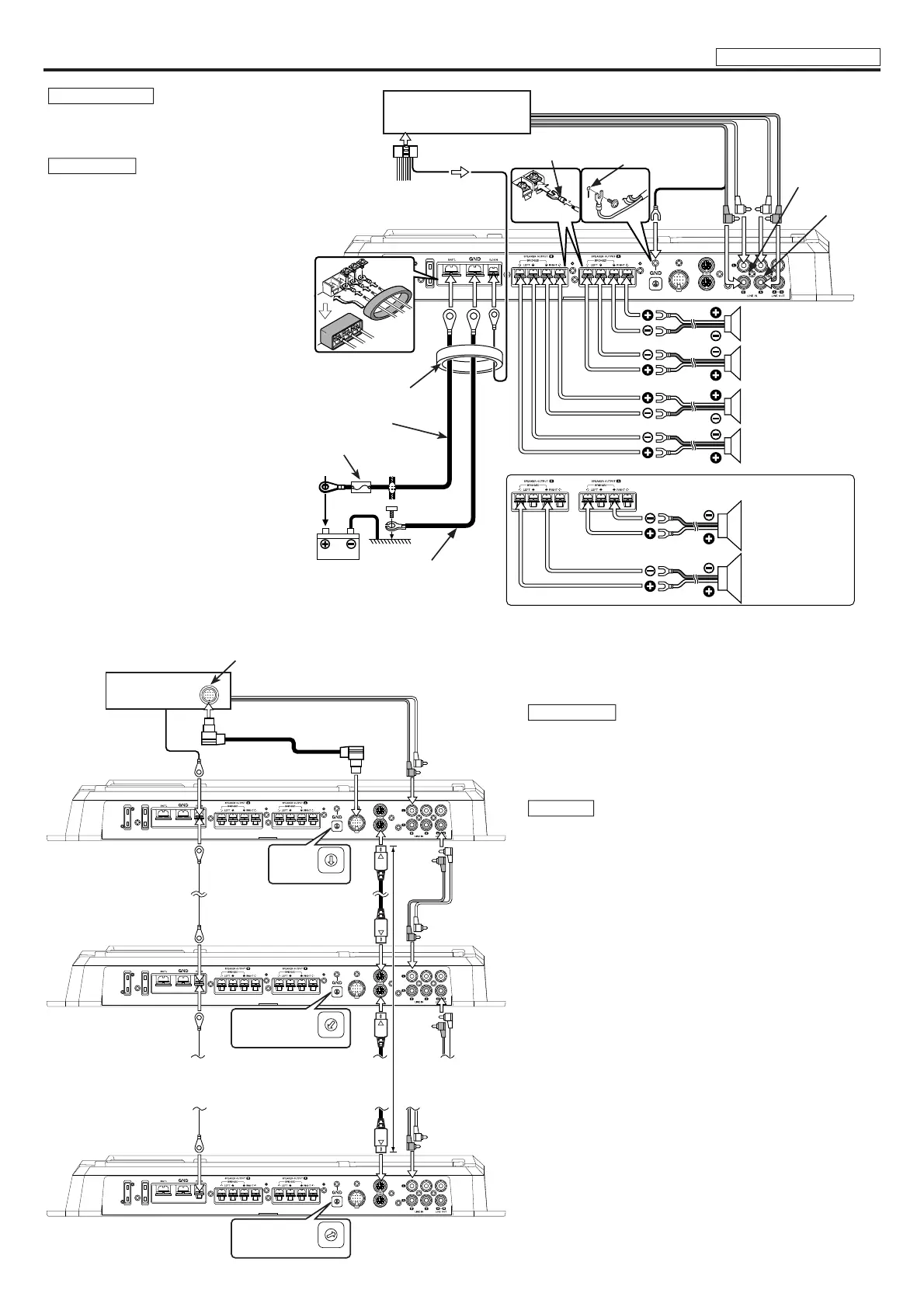

Raccordements
Unité centrale (récepteur/
lecteur de CD, etc.)
Borne de masse pour
câble RCA
Câble RCA*
Cosse pour câble*
Connexions en pont
Batterie
Câble de masse*
Câble de la batterie*
Fusible de protection*
* disponible dans le commerce
Câble de commande de
l’alimentation
Connexion LX-Bus
Câble S-vidéo*
Amplificateur maître
Amplificateur esclave 1
Unité centrale
Vers changeur de disque KENWOOD/
Accessoire externe en option
2AVERTISSEMENT
Pour éviter tout incendie dû à un court-circuit,
insérer un fusible ou un coupecircuit à proximité de
la borne de la batterie.
2
ATTENTION
• En cas d'anomalie, mettre immédiatement
l'appareil hors tension et vérifier tous les
raccordements.
• Veiller à mettre l'appareil hors tension avant de
changer la position des commutateurs.
•
Si le fusible saute, vérifier si les câbles ne sont
pas court-circuités, et remplacer le fusible par un
autre fusible de même capacité nominale.
• Vérifier qu’aucun câble ou connecteur non
raccordé ne touche la carrosserie de la voiture.
Ne pas retirer les capuchons des câbles ou
connecteurs non raccordés afin d’éviter tout
courtcircuit.
• Raccorder séparément les câbles de haut-parleur
aux connecteurs de haut-parleur appropriés. La
mise en commun du câble négatif d’un haut-
parleur ou des fils de masse des haut-parleurs à
la carrosserie métallique de la voiture pourrait
rendre l’appareil inopérant.
• Après l’installation, vérifier que les voyants
de frein, les clignotants et les essuie-glace
fonctionnent correctement.
Câble RCA*
Amplificateur esclave 7
Câble de rallonge*
Régler le numéro d’identification de l’amplificateur maître sur "0".
Vous pouvez connecter jusqu’à 7 amplificateurs esclaves. Attribuez-leur
les numéros "1" à "7" et ne les dupliquez pas.
2
ATTENTION
• Ne pas connecter 2 amplificateurs maître à l’unité centrale. Sinon,
vous ne pourrez pas contrôler tous les amplificateurs connectés à
l’unité centrale.
• Le LX AMP et l'unité capteur ne peuvent être connectés
simultanément. Vous ne devez en connecter qu'un à la fois.
REMARQUE
• La longueur totale des câbles S-vidéo pouvant être connectés est
de 14 mètre (46 ft) maximum. Si la longueur du câble dépasse
cette limite, vous ne pourrez pas contrôler les amplis à partir de
l’unité centrale.
• Si vous attribuez le même numéro d’identification à plusieurs
amplis, il y aura des dysfonctionnements lorsque vous ferez
fonctionner l’un d’entre eux à partir de l’unité centrale.
• Si vous attribuez le numéro d’identification "8" ou "9" à un ampli
esclave, il ne sera pas reconnu par l’unité centrale.
Pas plus de
14 m (46ft)
Câble de commande
(option)
Cache de bornier
Câble de commande
de l’alimentation
Haut-parleur A canal gauche
Haut-parleur A canal droit
Haut-parleur
A canal (Pont)
Haut-parleur
B canal (Pont)
Haut-parleur B canal gauche
Haut-parleur B canal droit
Entrée B canal
Entrée A canal
2.KAC-X541KE2French.indd 04.1.9,11:56AM12
