Kermi T33 - SK - Návod Na Použitie

10
6
7
1
5
4
2a
2b
10
8
9
4
3

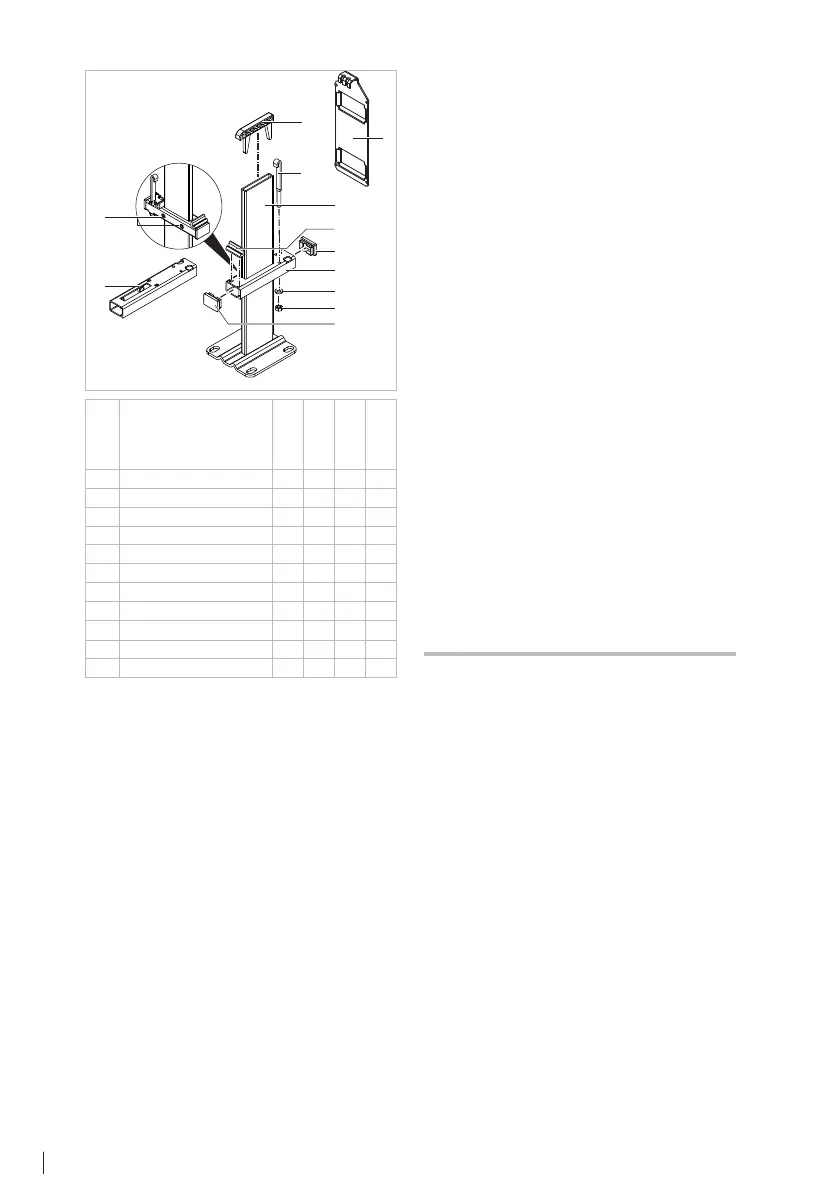

Označení ZB03380001 ZB03390001 ZB04080001 ZB04090001
1 Patka konzoly 1 1 1 1
2a Nosná trubka T22 1 – 1 –
2b Nosná trubka T33 – 1 – 1
3 Závěsný úchyt 1111
4 Krytka 2 2 2 2
5 Kozlík konzoly 1111
6 Podpěra 1 1 1 1
7 Hák 1 1 1 1
8 Podložka 1111
9 Šestihranná matice 1 1 1 1
10 Závitový kolík 2 2 2 2
Počet stojanových konzolí
Ŷ
Namontujte deskové otopné těleso vzávislosti na ty-
pu a konstrukční délce uvedeným počtem stojanových
konzolí (obr.3).
Ŷ
Přeprava a skladování pouze vochranném obalu.
Přípravná montáž stojanové konzoly
Ŷ
Připravte si nářadí a montážní materiál (šrouby,
podložky a hmoždinky) (obr.1).
Ŷ
Zasuňte krytky(4) do obou bočních otvorů nosné trubky
(2a/2b) (obr. 4).
Ŷ
Kozlík konzoly (5) zasuňte vpředu otvorů nosné trubky
(2a/2b) (obr.4).
Ŷ
Nasuňte předmontovanou nosnou trubku na patku
konzoly a nastavte vzdálenost od podlahy 150 mm
(obr.5/6).
Ŷ
Ručně zafixujte nosnou trubku závitovými kolíky (10)
(obr.6).
Ŷ
Nahoře zasuňte podpěru (6) do patky konzoly (výřez
směřuje na přední stranu) (obr.6).
Ŷ
Rozměry pro montáž stojanových konzolí na otopné
těleso naleznete vtabulce na obr.7.
Montáž konzol
Ŷ
Vyrovnejte stojanové konzoly na podlaze vzadané vz-
dálenosti a vyznačte si vrtané otvory (obr.8).
Ŷ
Vyvrtejte otvory na vyznačených místech (obr.9).
Ŷ
Vyrovnejte stojanové konzoly do správné polohy a
vhodnými šrouby, podložkami a hmoždinkami (4šrouby
na jednu konzolu, max. Ø10mm) je připevněte kpo-
dlaze (obr.10).
Montáž topného tělesa
Ŷ
Opatrně nasuňte otopné těleso na patky stojanových
konzolí (obr.11).
Ŷ
Nasuňte závěsný úchyt(3) ve stejné poloze jako stoja-
nové konzoly nahoře na otopné těleso (obr.12).
Ŷ
Zavěste hák(7) do spodní části závěsného úchytu(3)
otopného tělesa a prostrčte jej podélným otvorem
nosné trubky (2a/2b). Ručně přišroubujte šestihrannou
maticí(9) a podložkou(8) (obr.13).
Ŷ
Po povolení závitových kolíků(10) a šestihranné matice
(9) otopné těleso horizontálně vyrovnejte. Poté závito-
vé kolíky (10) a šestihrannou matici (9) opět utáhněte
(obr.13/14).
Ŷ
Přes otopné těleso opět zcela přetáhněte obal (obr.15).
SK – Návod na použitie
Určené použitie
Stojanová konzola sa smie používať len na montáž
plochých radiátorov Kermi BH200.
Údržba a čistenie
Ŷ
Špeciálna údržba stojanových konzol nie je potrebná.
Ŷ
Používajte len jemné, neodierajúce čistiace prostriedky.
Reklamácia
V prípade škody sa obráťte na vášho odborníka!
Montáž a opravy nechajte vykonávať výlučne odborníkom,
inak zaniká váš nárok na zodpovednosť za vecné škody
podľa zákona.
Likvidácia
Obal a nepotrebné diely odovzdajte na recykláciu alebo
na likvidáciu v súlade s predpismi. Dodržiavajte miestne
predpisy.
