Kermi T33 - Mantenimiento y Limpieza

8
Ŷ
Comprobar la integridad y posibles daños del conte-
nido del embalaje de las consolas verticales.
6
7
1
5
4
2a
2b
10
8
9
4
3

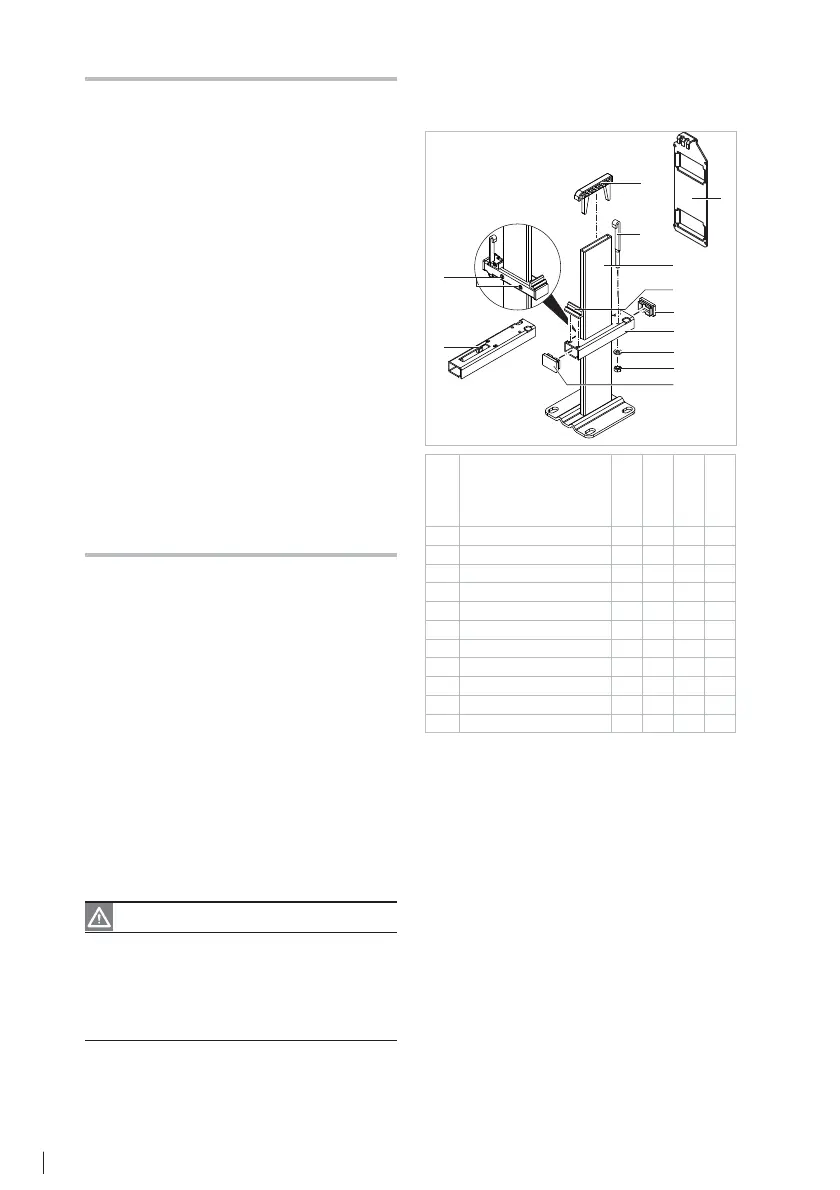

Designación ZB03380001 ZB03390001 ZB04080001 ZB04090001
1 Pie de la consola 1 1 1 1
2a Tubo portante T22 1 – 1 –
2b Tubo portante T33 – 1 – 1
3 Soporte de la lengüeta 1 1 1 1
4 Tapa 2222
5 Soporte de consola 1 1 1 1
6 Apoyo 1 1 1 1
7 Gancho 1 1 1 1
8 Arandela 1 1 1 1
9 Tuerca hexagonal 1111
10 Pasador roscado 2 2 2 2
Número de consolas verticales
Ŷ
Montar con el número de consolas verticales indicado
según el largo de cada radiador plano (fig.3).
Ŷ
Transporte y almacenamiento únicamente en el emba-
laje protector.
Premontaje de la consola vertical
Ŷ
Preparar las herramientas y el material de sujeción (tor-
nillos, arandelas y tacos) (fig.1).
Ŷ
Insertar las tapas (4) en las dos aberturas laterales del
tubo portante (2a/2b) (fig. 4).
Ŷ
Insertar el soporte de la consola (5) en las perforacio-
nes frente del tubo portante (2a/2b) (fig. 4).
Ŷ
Introducir el tubo portante premontado en el pie de la
consola y ajustar una distancia con respecto al suelo de
150mm (fig. 5/6).
Ŷ
Fijar manualmente el tubo portante con los pasadores
roscados (10) (fig. 6).
ES – Instrucciones de empleo
Uso previsto
La consola debe utilizarse exclusivamente para fijar radia-
dores planos de Kermi BH200.
Mantenimiento y limpieza
Ŷ
Las consolas verticales no requieren un mantenimiento
especial.
Ŷ
Utilice exclusivamente productos de limpieza suaves y
no abrasivos.
Reclamación
Diríjase a su técnico especializado en caso de defectos.
Encargue el montaje y la reparación exclusivamente a un
técnico profesional, de lo contrario se anulará la responsa-
bilidad legal por carencias.
Eliminación
Recicle el embalaje y las piezas que no necesite o elimíne-
los de forma reglamentaria. Tenga en cuenta la normativa
local.
ES – Instrucciones de montaje
Las consolas verticales deben ser instaladas exclusivamen-
te por un técnico profesional.
Advertencias de seguridad
Ŷ
Lea detenidamente las instrucciones de montaje antes
de proceder al montaje.
Ŷ
Respetar todas las indicaciones relativas al lugar de in-
stalación, características técnicas, límites de uso, carac-
terísticas del suelo y distancia con respecto a la pared.
Ŷ
Tras el montaje, entregue las instrucciones al usuario
final.
Ŷ
Transporte y almacene el material de montaje exclusi-
vamente con el embalaje protector.
Advertencia
Peligro de lesiones!
Ŷ
Tenga en cuenta el peso del radiador (véase la docu-
mentación del fabricante).
Ŷ
A partir de 25kg trabaje con un dispositivo de eleva-
ción o con varias personas.
Embalaje y volumen de suministro
Ŷ
Retirar el embalaje del radiador (fig.2).
