Kermi T33 - Page 7

7
Ŷ
Spingere il tubo di supporto premontato sul piede della
mensola ed impostare una distanza di 150 mm dal pa-
vimento finito (fig. 5/6).
Ŷ
Fissare il tubo di supporto a mano con i perni filettati
(10) (fig. 6).
Ŷ
Innestare il sostegno (6) in alto nel piede della mensola
(apertura orientata verso il lato frontale) (fig. 6).
Ŷ
Desumere le misure per il montaggio delle mensole a
pavimento sul radiatore dalla tabella in fig. 7.
Montaggio delle mensole
Ŷ
Allineare le mensole a pavimento al pavimento con di-
stanza indicata e tracciare i fori (fig. 8).
Ŷ
Eseguire i fori nei punti contrassegnati (fig. 9).
Ŷ
Portare le mensole a pavimento in posizione, allinearle
e fissarle con tasselli, rondelle e viti adatte (4 viti per
mensola, max. Ø 10 mm) (fig. 10).
Montaggio del radiatore
Ŷ
Innestare con cautela il radiatore sui piedi della men-
sola (fig. 11).
Ŷ
Innestare la staffa di sostegno (3) nella stessa posi-
zione delle mensole a pavimento in alto sul radiatore
(fig.12).
Ŷ
Inserire il gancio (7) nel sostegno inferiore del staffa di
sostegno (3) ed inserirlo attraverso il foro oblungo del
tubo di supporto (2a/2b). Avvitare manualmente con il
dado esagonale (9) e la rondella (8) (fig. 13).
Ŷ
Allineare orizzontalmente il radiatore dopo aver allen-
tato i perni filettati (10) e i dadi esagonali (9). Poi serra-
re nuovamente i perni filettati (10) e i dadi esagonali (9)
(fig. 13/14).
Ŷ
Riposizionare completamente l'imballo sul radiatore
(fig. 15).
Imballo e volume di fornitura
Ŷ
Rimuovere l'imballo del radiatore (fig. 2).
Ŷ
Verificare la completezza e l'integrità del contenuto
dell'imballaggio delle mensole a pavimento.
6
7
1
5
4
2a
2b
10
8
9
4
3

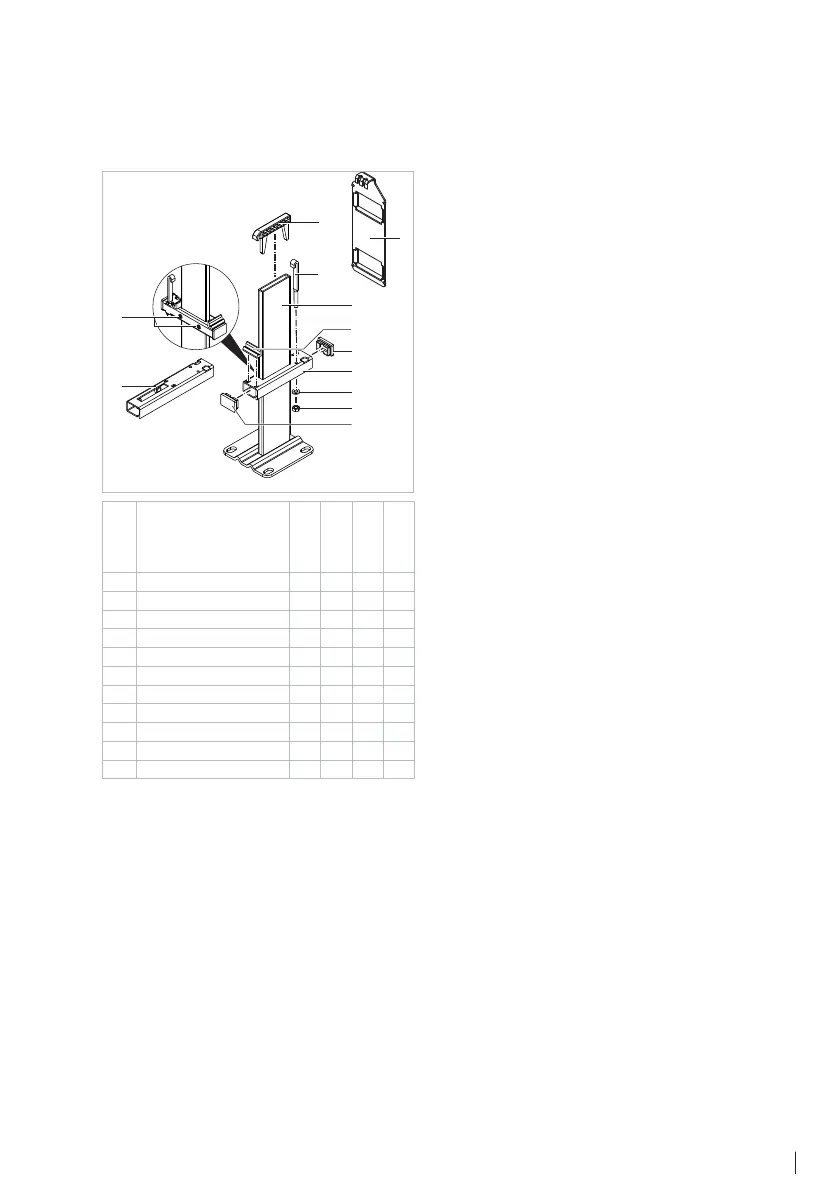

Denominazione ZB03380001 ZB03390001 ZB04080001 ZB04090001
1 Piedino staffa 1111
2a Tubo di supporto T22 1 – 1 –
2b Tubo di supporto T33 – 1 – 1
3 Staffa di sostegno 1 1 1 1
4 Tappo di chiusura 2 2 2 2
5 Staffa di supporto 1111
6 Sostegno 1 1 1 1
7 Gancio 1 1 1 1
8 Rondella 1 1 1 1
9 Dado esagonale 1111
10 Perno filettato 2 2 2 2
Numero delle mensole a pavimento
Ŷ
A seconda della lunghezza montare il radiatore piat-
to con un numero indicato di mensole a pavimento
(fig.3).
Ŷ
Trasporto e stoccaggio solo nell'imballo protettivo.
Premontaggio mensola a pavimento
Ŷ
Preparare gli attrezzi e il materiale di fissaggio (viti, ron-
delle e tasselli) (fig. 1).
Ŷ
Inserire i tappi di chiusura (4) in entrambe le aperture
laterali del tubo di supporto (2a/2b) (fig. 4).
Ŷ
Inserire la staffa di supporto (5) nei fori anteriore del
tubo di supporto (2a/2b) (fig. 4).
