Ambalajul şi pachetul de livrare
Ŷ
Scoateţi ambalajul radiatorului (fig.2).
Ŷ

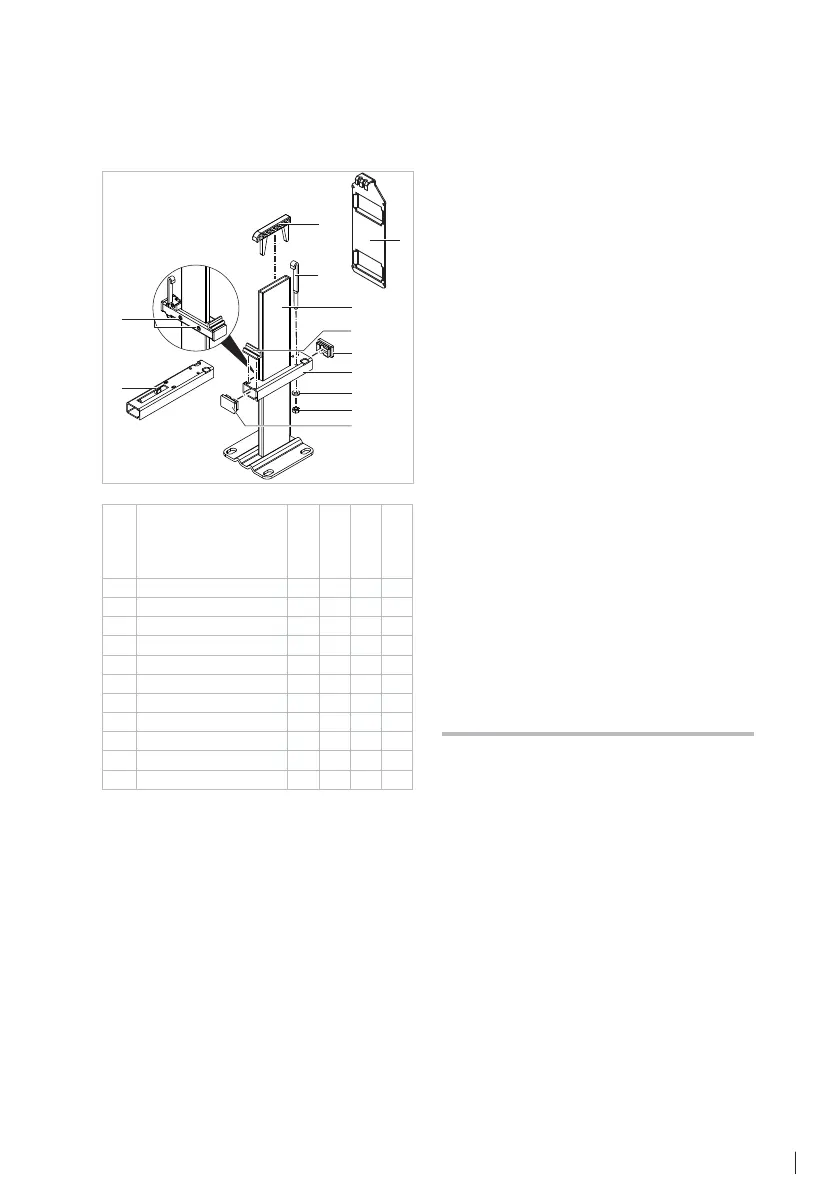

Verificaţi dacă pachetul consolei fixe este complet şi
nu prezintă deteriorări.
6
7
1
5
4
2a
2b
10
8
9
4
3
Denumire ZB03380001 ZB03390001 ZB04080001 ZB04090001
1
Piciorul consolei
1111
2a
Suport de ţeavă T22
1–1–
2b
Suport de ţeavă T33
–1–1
3
Colier de eclisă
1111
4
Capac de închidere
2222
5
Ramă consolă
1111
6
Suport
1111
7
Cârlig
1111
8
Şaibă
1111
9
Piuliţă hexagonală
1111
10
Ştift letat
2222
Numărul de console fixe
Ŷ
În funcţie de lungimea constructivă a radiatorului,
montaţi radiatorul cu numărul indicat de console fixe
(fig.3).
Ŷ
Transport şi depozitare numai în ambalajul de protecţie.
Premontarea consolei fixe
Ŷ
Pregătiţi unealta şi materialul de fixare (şuruburi, şaibe
şi dibluri) (fig. 1).
Ŷ
Introduceţi capacele de închidere (4) în cele două
orificii laterale ale suportului de ţeavă (2a/2b) (fig. 4).
Ŷ
Introduceţi rama consolei (5) în orificiile prevăzute ale
suportului de ţeavă (2a/2b) (fig. 4).
Ŷ
Împingeţi suportul de ţeavă premontat pe piciorul con-
solei şi reglaţi o distanţă de siguranţă faţă de podea de
150 mm (fig. 5/6).
Ŷ
Fixaţi cu mâna suportul de ţeavă cu ştift filetat (10)
(fig. 6).
Ŷ
Introduceţi suportul (6) de sus în piciorul consolei (de-
cupaj orientat pe partea din faţă) (fig. 6).
Ŷ
Preluaţi dimensiunea de montaj a consolelor fixe la ra-
diatorul fix din tabelul din fig. 7.
Montarea consolelor
Ŷ
Orientaţi consolele fixe pe podea la dimensiunea
indicată şi marcaţi locurile pentru orificii (fig. 8).
Ŷ
Realizaţi orificiile în locurile marcate (fig. 9).
Ŷ
Poziţionaţi consolele fixe, orientaţi-le şi fixaţi-le pe
podea cu diblurile, şaibele şi şuruburile adecvate (4
şuruburi per consolă, max. Ø 10 mm) (fig. 10).
Montarea radiatoarelor
Ŷ
Fixaţi cu atenţie radiatorul pe piciorul consolei (fig. 11).
Ŷ
Introduceţi colierul de eclisă (3) în aceeaşi poziţie cu
consolele fixe pe radiator (fig. 12).
Ŷ
Suspendaţi cârligul (7) în eclisa inferioară a colierului
de eclisă (3) şi introduceţi-l prin gaura longitudinală a
suportului de ţeavă (2a/2b). Înşurubaţi cu mâna piuliţa
hexagonală (9) şi şaiba (8) (fig. 13).
Ŷ
Reglaţi pe orizontală radiatorul după desprinde-
rea ştiftului înfiletat (10) şi a piuliţei hexagonale (9).
Apoi strângeţi din nou ştiftul înfiletat (10) şi piuliţa
hexagonală (9) (fig. 13/14).
Ŷ
Apoi ambalaţi din nou complet radiatorul
(fig. 15).
