DE – Gebrauchsanleitung
Zulässiger Gebrauch
Die Standkonsole darf nur zur Befestigung von Kermi-
Flachheizkörpern BH200 verwendet werden.
Wartung und Reinigung
Ŷ
Eine besondere Wartung der Standkonsolen ist nicht
notwendig.
Ŷ
Verwenden Sie nur milde, nicht scheuernde
Reinigungsmittel.
Reklamation
Wenden Sie sich im Schadensfall an Ihren Fachhandwerker!
Lassen Sie die Montage und Reparaturen ausschließlich
vom Fachhandwerker ausführen, sonst erlischt Ihr An-
spruch nach dem Gesetz für Sachmängelhaftung.
Entsorgung
Verpackung und nicht benötigte Teile dem Recycling oder
der ordnungsgemäßen Entsorgung zuführen. Die örtlichen
Vorschriften beachten.
DE – Montageanleitung
Die Standkonsolen dürfen nur von einem Fachhandwerker
montiert werden.
Sicherheitshinweise
Ŷ
Montageanleitung vor Montage gründlich durchlesen.
Ŷ
Alle Hinweise zu Aufstellort, technischen Daten, Ein-
satzgrenzen, Bodenbeschaffenheit und Wandabstand
beachten.
Ŷ
Nach der Montage die Anleitung dem Endverbrau-
cher überlassen.
Ŷ
Transportieren und lagern Sie das Montage material nur
in der Schutzverpackung.
Warnung
Verletzungsgefahr!
Ŷ
Gewicht des Heizkörpers beachten (siehe Unterlagen
des Herstellers).
Ŷ
Ab 25 kg mit Hebeeinrichtung oder mehreren Perso-
nen arbeiten.

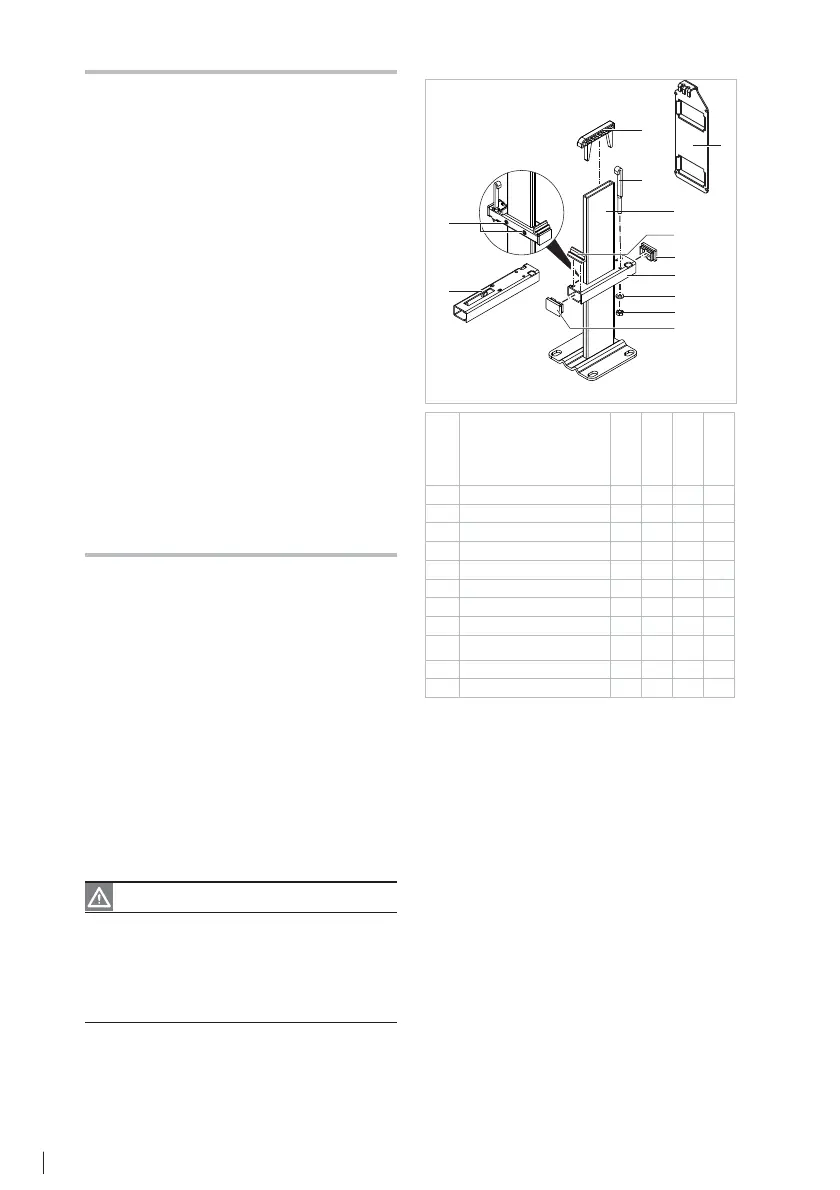

Verpackung und Lieferumfang
Ŷ
Die Verpackung des Heizkörpers entfernen (Abb.2).
Ŷ
Packungsinhalt der Standkonsolen auf Vollständigkeit
und Schäden prüfen.
6
7
1
5
4
2a
2b
10
8
9
4
3
Bezeichnung ZB03380001 ZB03390001 ZB04080001 ZB04090001
1 Konsolenfuß 1111
2a Trägerrohr T22 1 – 1 –
2b Trägerrohr T33 – 1 – 1
3 Laschenbügel 1111
4 Verschlusskappe 2 2 2 2
5 Konsolenbock 1 1 1 1
6 Abstützung 1 1 1 1
7 Haken 1 1 1 1
8 Scheibe 1111
9 Sechskantmutter 1 1 1 1
10 Gewindestift 2 2 2 2
Anzahl der Standkonsolen
Ŷ
Je nach Baulänge den Flachheizkörper mit der angege-
benen Anzahl der Standkonsolen montieren (Abb.3).
Ŷ
Transport und Lagerung nur in der Schutzverpackung.
Vormontage Standkonsole
Ŷ
Werkzeug und Befestigungsmaterial (Schrauben, Schei-
ben und Dübel) bereit legen (Abb.1).
Ŷ
Die Verschlusskappen (4) in die beiden seitlichen Öff-
nungen des Trägerrohres (2a/2b) einstecken (Abb. 4).
Ŷ
Den Konsolenbock (5) in die vorderen Bohrungen des
Trägerrohres (2a/2b) einstecken (Abb. 4).
W
Das vormontierte Trägerrohr auf den Konsolenfuß
schieben und einen Fertigbodenabstand von 150 mm
einstellen (Abb. 5/6).
W
Das Trägerrohr mit den Gewindestiften (10) handfest
fixieren (Abb. 6).
W
Die Abstützung (6) oben in den Konsolenfuß einstecken
(Aussparung zur Vorderseite gerichtet) (Abb. 6).
