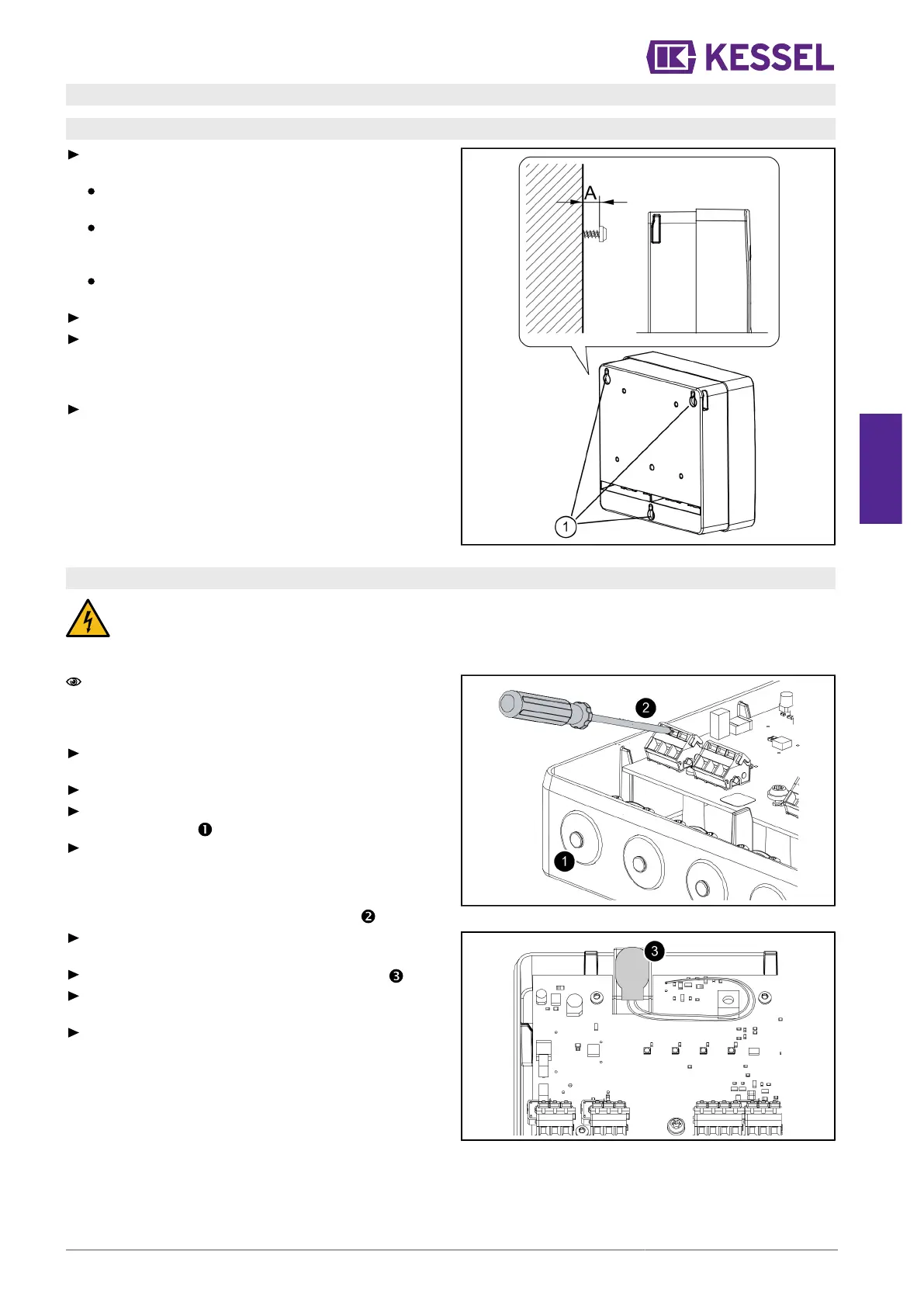

4.9 Urządzenie sterujące (Tronic)
4.9.1 Montaż urządzenia sterującego
Wybrać miejsce montażu, zwracając uwagę na następu-
jące kwestie:
Gniazdo wtykowe z obwodem ochronnym (bolcem)
znajduje się w pobliżu urządzenia sterującego.
Przewody pompy oraz pływakowego czujnika poziomu
mogą zostać prawidłowo i estetycznie doprowadzone
do urządzenia sterującego.
Urządzenie sterujące może zostać przymocowane w
bezpieczny i wystarczająco mocny sposób.
Odkręcić pokrywę obudowy.
Zamontować wszystkie śruby mocujące (szablon do
wiercenia otworów objęty zakresem dostawy). Upew-
nić się przy tym, że odległość (A) pomiędzy łbami śrub a
powierzchnią montażową wynosi ok. 3 do 4 mm.
Następnie zawiesić urządzenie sterujące na trzech śru-
bach mocujących i lekko wcisnąć je w dół. (1)
4.9.2 Przyłącze elektryczne
NIEBEZPIECZEŃSTWO
Zagrożenie wskutek źle dobranych wielkości przewodów przyłączeniowych.
Urządzenie nadaje się wyłącznie do pracy z załączonymi przewodami przyłączeniowymi (lub ich odpowiednikami).
W razie wątpliwości należy skonsultować się z producentem/dostawcą.
Kable przyłączeniowe ułożyć bezpiecznie od zbiornika
urządzenia do urządzenia sterującego (np. za pomocą
rury ochronnej na kable). Zapewnić wystarczającą dłu-
gość kabla do konserwacji elementów elektrycznych.
Na zakończeniach przewodów przymocować końcówki
kablowe (długość 8 mm).
Odkręcić i zdjąć pokrywę obudowy.
Przewód przyłączeniowy poprowadzić przez odpowiedni
przepust kablowy.
Podłączyć kabel przyłączeniowy do listew zaciskowych
zgodnie ze schematem połączeń.
W tym celu użyć odpowiedniego śrubokręta – docisnąć
odpowiedni zacisk kabla do zacisku sprężynowego, aż
zostanie wetknięta w niego końcówka kabla.
Zamocować odciążenia dla wszystkich kabli przyłącze-
niowych (moment dokręcający 0,5 Nm).
Podłączyć wtyczkę akumulatora do akumulatora.
Kabel akumulatora należy poprowadzić w taki sposób,
aby LED nie były zakryte ani zakleszczone.
Nałożyć i zamocować pokrywę obudowy (moment dokrę-
cający dla śrub 1,2 Nm).
