PL

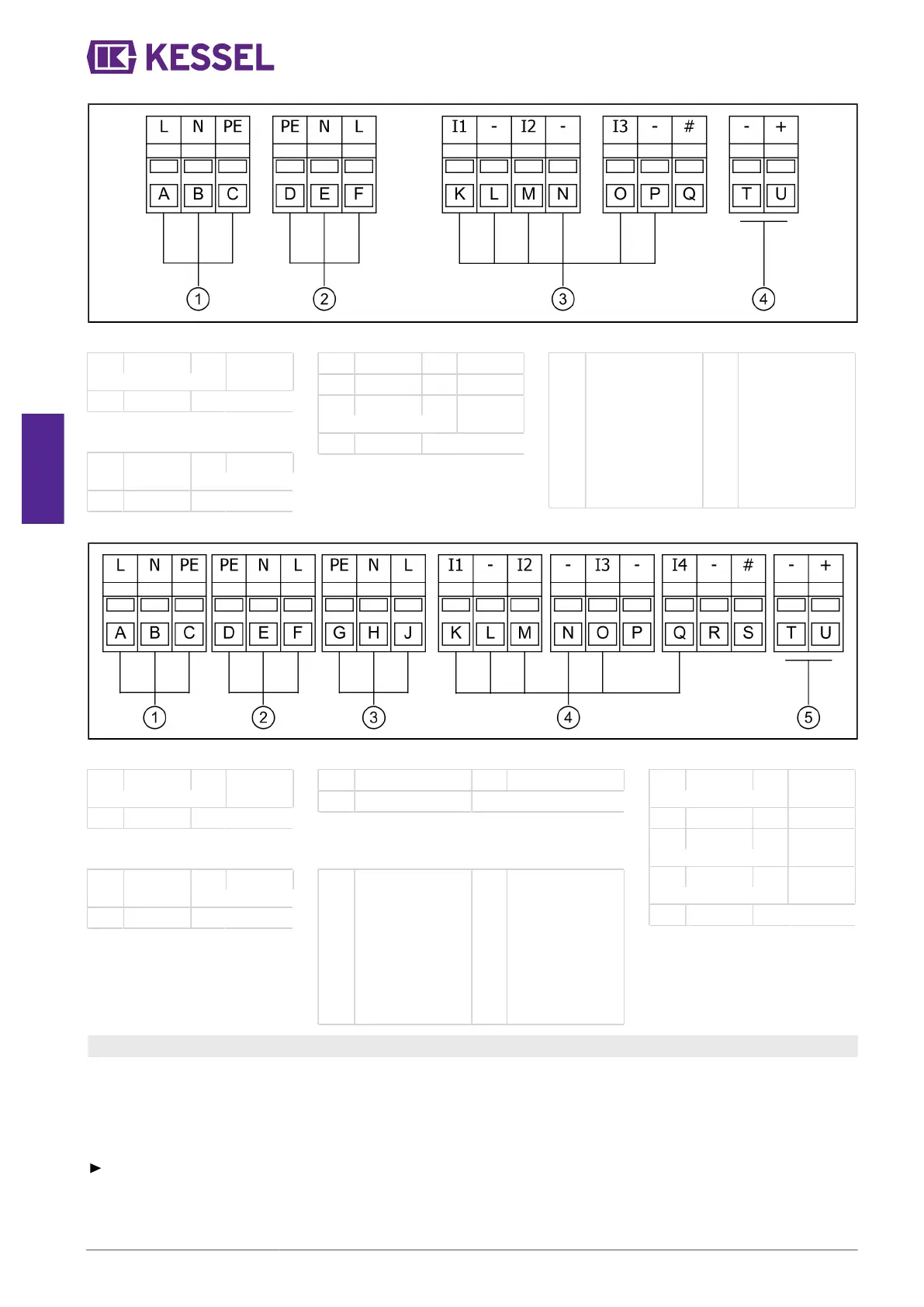

Schemat połączeń (Mono)
(1) Przyłącze sieciowe
(A) Brązowy (C) Zie-
lony/żółty
(B) Niebieski
(2) Pompa ściekowa
(PL) Zie-
lony/żółty
(F) Brązowy
(E) Niebieski
(3) Przełącznik pływakowy
(K) Żółty (O) Szary
(L) Biały (P) Zielony
(M) Różowy (Q) Nieuży-
wany
(N) Brązowy
(4) Alarm
(T) Przyłącze
zewnętrznego
podajnika
sygnału / kontaktu
bezpotencjało-
wego (możliwość
opcjonalnego
przezbrojenia,
nr art. 80074)
(U) Przyłącze
zewnętrznego
podajnika
sygnału / kontaktu
bezpotencjało-
wego (możliwość
opcjonalnego
przezbrojenia,
nr art. 80074)
Schemat połączeń (Duo Tronic)
(1) Przyłącze sieciowe
(A) Brązowy (C) Zie-
lony/żółty
(B) Niebieski
(3) Pompa do ścieków (Duo)
(G) Zielony/żółty (J) Brązowy
(H) Niebieski
(2) Pompa do ścieków
(PL) Zie-
lony/żółty
(F) Brązowy
(E) Niebieski
(5) Alarm
(T) Przyłącze
zewnętrznego
podajnika
sygnału / kontaktu
bezpotencjało-
wego (możliwość
opcjonalnego
przezbrojenia,
nr art. 80074)
(U) Przyłącze
zewnętrznego
podajnika
sygnału / kontaktu
bezpotencjało-
wego (możliwość
opcjonalnego
przezbrojenia,
nr art. 80074)
(4) Przełącznik pływakowy
(K) Żółty (P) Nieuży-
wany
(L) Biały (Q) Zielony
(M) Różowy (R) Nieuży-
wany
(N) Brązowy (S) Nieuży-
wany
(O) Szary
4.10 Montaż wyposażenia
Blok zacisków „Alarm“ jest ustawiony wstępnie do podłączenia zewnętrznego podajnika sygnału. Jeżeli używany ma być
kontakt bezpotencjałowy, blok zacisków należy do tego przygotować (patrz rozdział „Kontakt bezpotencjałowy”).
Przygotować obudowę i przepust kablowy (patrz "Podłączenie sondy"). Użyć przepustu kablowego z zewnątrz z prawej
strony.
Zewnętrzny podajnik sygnału
Podłączyć zewnętrzny podajnik sygnału (nr art. 20162) według schematu połączeń.
