Fissare gli scarichi della trazione per tutti i cavi di collega-
mento, momento di serraggio di 0,5 N m.
Connettere il connettore della batteria alla batteria.
Posare il cavo della batteria in modo che i LED non siano
coperti o incastrati.
Applicare il coperchio dell’alloggiamento e fissarlo,
momento di serraggio delle viti di 1,2 N m.

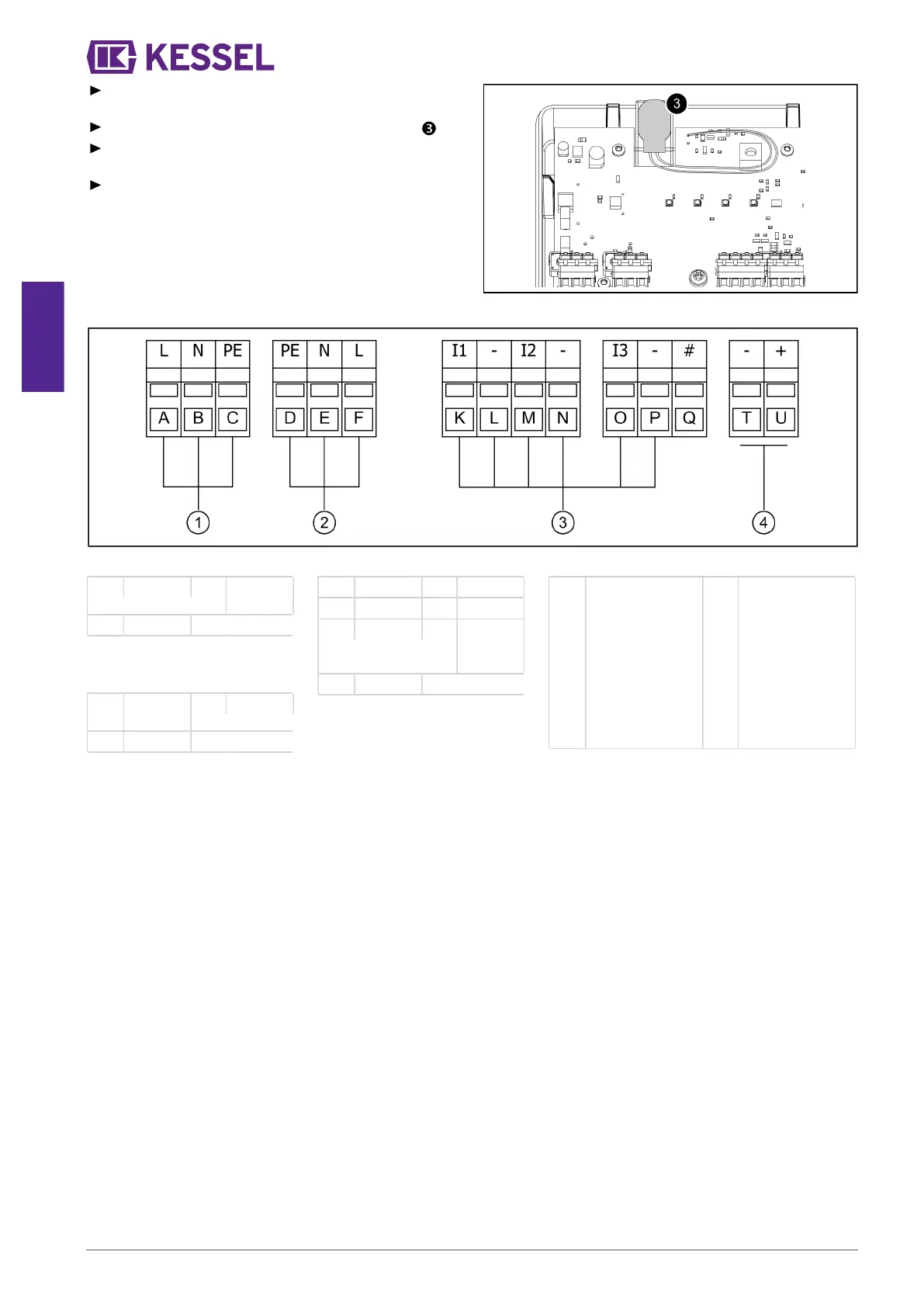

Schema di collegamento (Mono)
(1) Voltaggio
(A) Marrone (C) Verde/
Giallo
(B) Blu
(2) Pompa delle acque di sca-
rico
(D) Verde/
Giallo
(F) Marrone
(E) Blu
(3) Interruttore a galleggiante
(K) Giallo (O) Grigio
(L) Bianco (P) Verde
(M) Rosa (Q) Non
asse-
gnato
(N) Marrone
(4) Allarme
(P) Collegamento
per il segnala-
tore a distanza /
contatto a poten-
ziale zero esterno
(installabile suc-
cessivamente
in via opzio-
nale, codice
articolo 80074)
(U) Collegamento
per il segnala-
tore a distanza /
contatto a poten-
ziale zero esterno
(installabile suc-
cessivamente
in via opzio-
nale, codice
articolo 80074)
