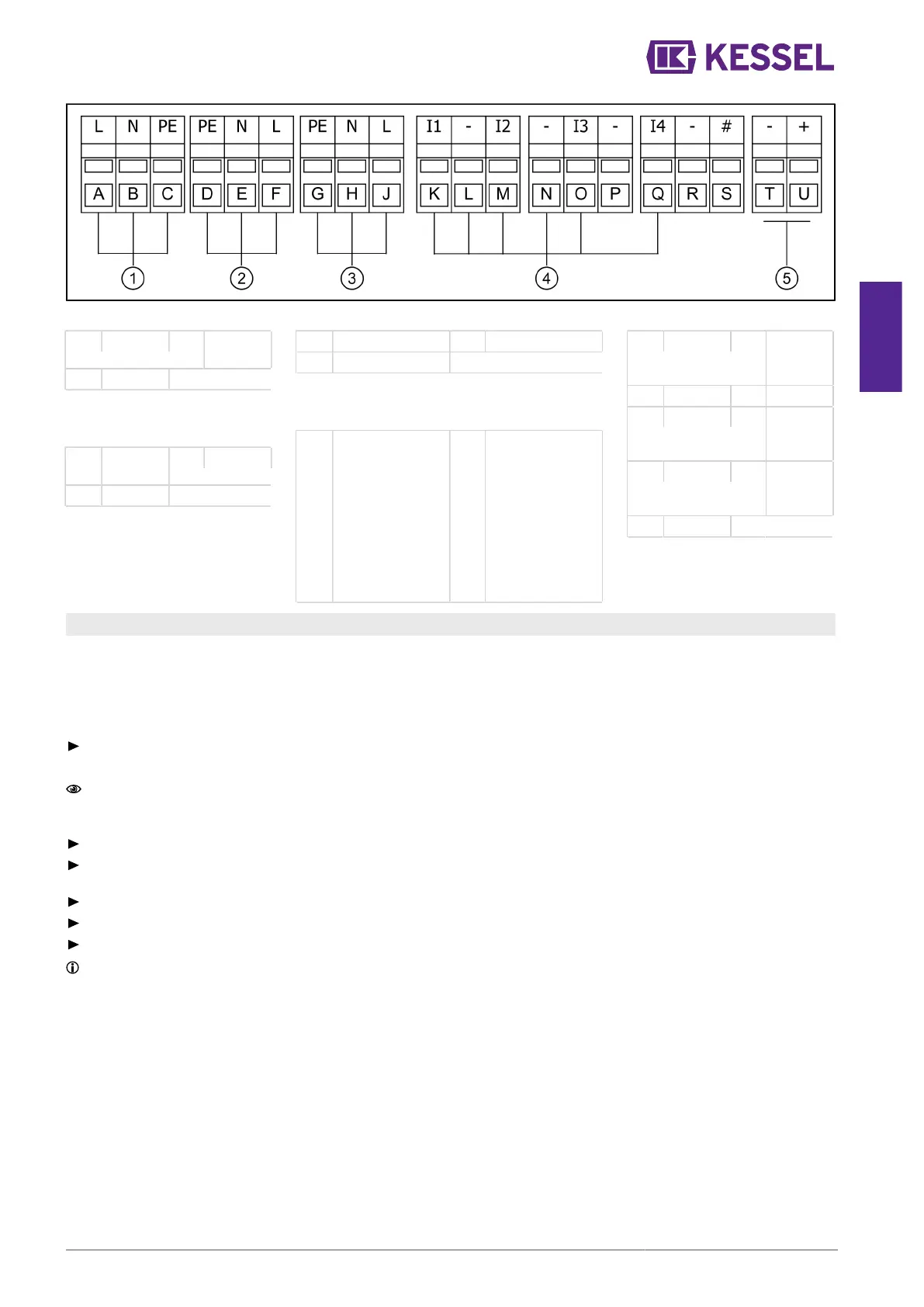

Schema di collegamento (Duo Tronic)
(1) Voltaggio
(A) Marrone (C) Verde/
Giallo
(B) Blu
(3) Pompa delle acque di scarico (Duo)
(G) Verde/Giallo (J) Marrone
(H) Blu
(2) Pompa delle acque di sca-
rico
(D) Verde/
Giallo
(F) Marrone
(E) Blu
(5) Allarme
(P) Collegamento
per il segnala-
tore a distanza /
contatto a poten-
ziale zero esterno
(installabile suc-
cessivamente
in via opzio-
nale, codice
articolo 80074)
(U) Collegamento
per il segnala-
tore a distanza /
contatto a poten-
ziale zero esterno
(installabile suc-
cessivamente
in via opzio-
nale, codice
articolo 80074)
(4) Interruttore a galleggiante
(K) Giallo (P) Non
asse-
gnato
(L) Bianco (Q) Verde
(M) Rosa (R) Non
asse-
gnato
(N) Marrone (S) Non
asse-
gnato
(O) Grigio
4.10 Montaggio dei pezzi accessori
Il blocco di morsetti “Allarme” è preimpostato per il collegamento del segnalatore a distanza. Se dovesse essere impiegato
un contatto a potenziale zero, il blocco di morsetti dovrà essere messo adeguatamente fuori tensione (vedere il capitolo
“Contatto a potenziale zero”).
Preparare l’alloggiamento e il passante per i cavi (vd. "Collegamento della sonda"). Usare il passante per i cavi più a destra.
Segnalatore a distanza
Collegare il segnalatore a distanza (codice articolo 20162) in base allo schema di collegamento.
Contatto a potenziale zero
Alla centralina è possibile collegare un contatto a potenziale zero quale kit di ampliamento, disponibile tra gli accessori
(codice articolo 80074). In questo modo, l’apparecchio può essere collegato alla tecnica di gestione e controllo degli spazi
abitativi o ad altri pezzi accessori, come ad esempio la spia luminosa (codice articolo 97715).
Ripristinare l’alimentazione di corrente.
Per l’utilizzo del contatto a potenziale zero, tenere premuti contemporaneamente il tasto di allarme (2) e il tasto del funzio-
namento manuale (4) per 10 secondi.
La centralina emette 2 segnali acustici brevi per confermare che il contatto a potenziale zero può essere collegato.
Tenere il tasto di allarme (2) per 10 secondi, per attivare l'impostazione.
Collegare il contatto a potenziale zero in base allo schema di collegamento (vd. "Schema di collegamento").
Se i tasti viene tenuto premuto rispettivamente per 10 secondi, l’apparecchio attiva nuovamente in modo alternato il
segnalatore a distanza o il contatto a potenziale zero.
